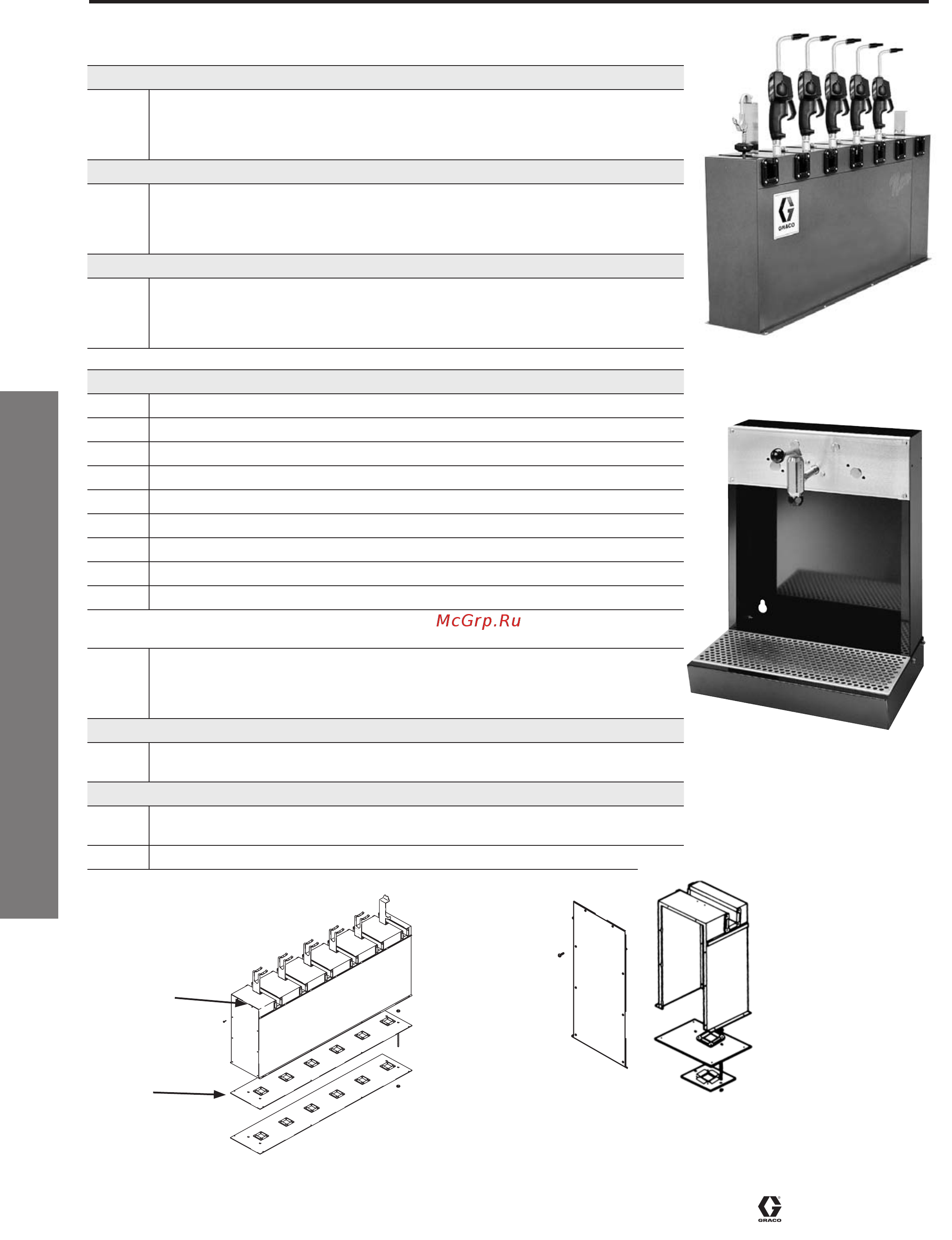

54
www.graco.com
Смазочное оборудованиеzраздаТочнЫе КонСоЛи
Консолидляподачиматериала
Консолидляподачиматериала
220107
Многопозиционныеконсоли*
Консольна6позиций
222629
В комплект входит верхняя и нижняя плита с роликовыми направляющими и кронштейны (1- 110236; 5- 196471) для
установки крана с водой и 5 раздаточных пистолетов Graco LDM. Габаритные размеры консоли (без учета кронштейнов):
высота 68.58 см x длина 139.7 см x ширина 25.4 см Для установки консоли в полу должно быть проделано отверстие
размером 15.2 х 122.4 см.
Консольна4позиции
223448
В комплект входит верхняя и нижняя плита с роликовыми направляющими и подставки (1- 110236; 3- 196471) для установки
крана с водой и 3 раздаточных пистолетов Graco LDM. Габаритные размеры консоли (без учета размеров подставок): высота
68.58 см x длина 139.7 см x ширина 25.4 см Для установки консоли в полу должно быть проделано отверстие размером
15.2 х 83.8 см.
Модульрасширения
222645
Используется для подключения 1-позиционного модуля к консоли на 4 или 6 позиций. В комплект входит модуль
расширения, и плиты с роликовыми направляющими для соединения модуля и консоли 196471. Для установки консоли
в полу должно быть проделано отверстие размером 15.2 х 21.6 см. Габаритные размеры модуля расширения: высота
68.58 см x длина 22.86 см x ширина 25.4 см.
*Шланг в комплект не входит
Принадлежностидляраздаточнойконсоли
110236 Подставка для крана с водой
110237 Подставка для EМ6
110285 Подставка для раздаточного пистолета
196471 Универсальная подставка для раздаточных пистолетов EM5 и PM5
249440 Подставка для раздаточного пистолета Matrix
222641 Ремкомплект для роликовых направляющих (верх)
218591 Ремкомплект для роликовых направляющих нижней плиты
178670 Ролик
234423 Торцевая панель с 8 винтами
Стойкадлядозированнойраздачимасла
220107
Металлический корпус, покрытый эмалью. Конструкция состоит из раздаточного клапана, сборной емкостии соединения для
слива. Модульная конструкция. Возможно добавления до 2 раздаточных пистолетов или 3 расходомеров как до, так и после
монтажа. Руководство по эксплуатации: 307742. Максимальное рабочее давление - 62 бар. Высота 57.4 см х длина
33.7 см х ширина 46.5 см.
Кранвкомплекте
220112
По необходимости в стойку можно добавить 2 или 3 крана. В комплекте также имеется раздаточный клапан, распределитель-
ный блок и необходимые крепежные детали.
Расходомер
239706
Каждый кран в раздаточной стойке может быть укомплектован расходомером. В комплекте имеется расходомер 239824 и
необходимые крепежные детали. Максимальное рабочее давление 34 бар.
220110 Запорный клапан
222629
222645
234423
222629
Роликовая направ-
ляющая консоли
222641
Роликовая направляю-
щая напольной плиты
218591
