3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

Внимание! Внешний вид инструмента может незначительно отличаться от приведенного на рисунке. Это

вызвано дальнейшим техническим усовершенствованием модели. Изготовитель оставляет за собой право

вносить изменения в конструкцию инструмента без предварительного уведомления пользователя.

4. ЭКСПЛУАТАЦИЯ

4.1. Распаковка

Откройте коробку. Извлеките все комплектующие детали и узлы.

Проверьте комплектность и целостность инструмента.

4.2. Сборка

Установка и снятие аккумулятора

Для установки аккумулятора (6)(См. Рис.1), совместите его с

гнездом держателя, расположенным в нижней части рукоятки

инструмента. Вдвигайте аккумулятор в держатель, до момента

ощущаемой фиксации.

Для снятия аккумулятора, нажмите кнопку фиксатора (7), и

одновременно вытяните аккумулятор из держателя.

Установка и удаление сверла или насадки-отвертки

Шуруповерт PRORAB оснащен быстрозажимным бесключевым патроном,

позволяющим производить быструю и легкую смену сверл или насадок-

отверток (бит).

Заблокируйте инструмент, на случай непреднамеренного пуска,

передвинув рычаг переключателя направления вращения (8)(См. Рис.1) в

среднее положение.

Откройте зажимной патрон, отвернув его переднюю втулку одной рукой,

одновременно другой рукой удерживая заднюю втулку.

Вставьте хвостовик сверла или отвертки в патрон.

Крепко затяните патрон, повернув одной рукой переднюю втулку,

одновременно другой рукой удерживая заднюю втулку.

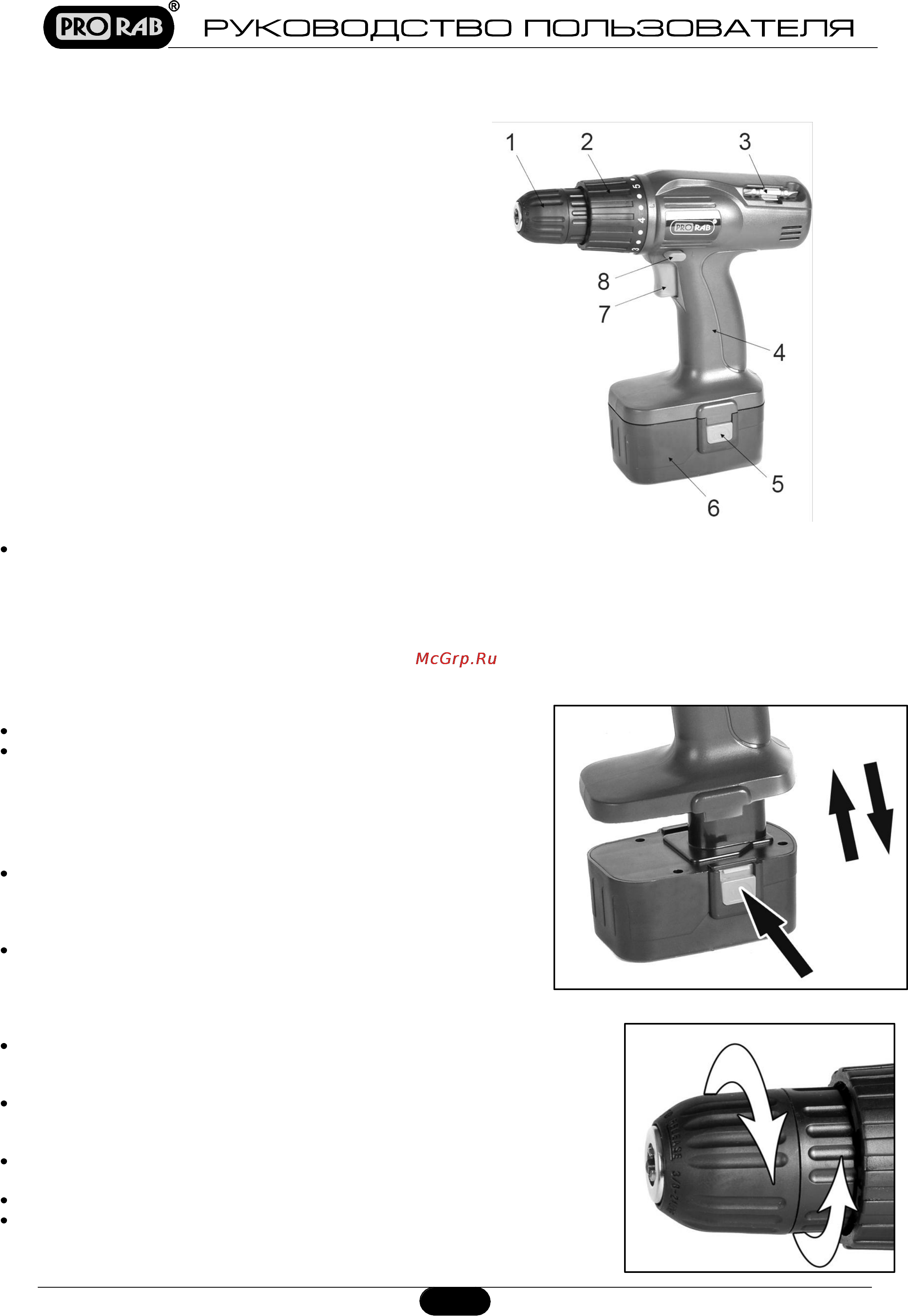

1. Патрон быстрозажимной

2. Регулятор режима работы / крутящего

момента

3. Скоба крепления насадок

4. Рукоятка

5. Кнопка - фиксатор аккумулятора

6. Аккумулятор

7. Клавиша пускового выключателя /

регулятора частоты вращения

8. Рычаг переключения направления

вращения / блокиратор пуска

Рис. 1
