8. СБОРКА ПИЛЫ

8.1. Установка комплектующих деталей и узлов

8.1.1. Очистите все детали от транспортировочного консерванта.

8.1.2. Установите узел пилы (А) рабочим столом на ровный пол (сборником опилок вверх), Рис.1.

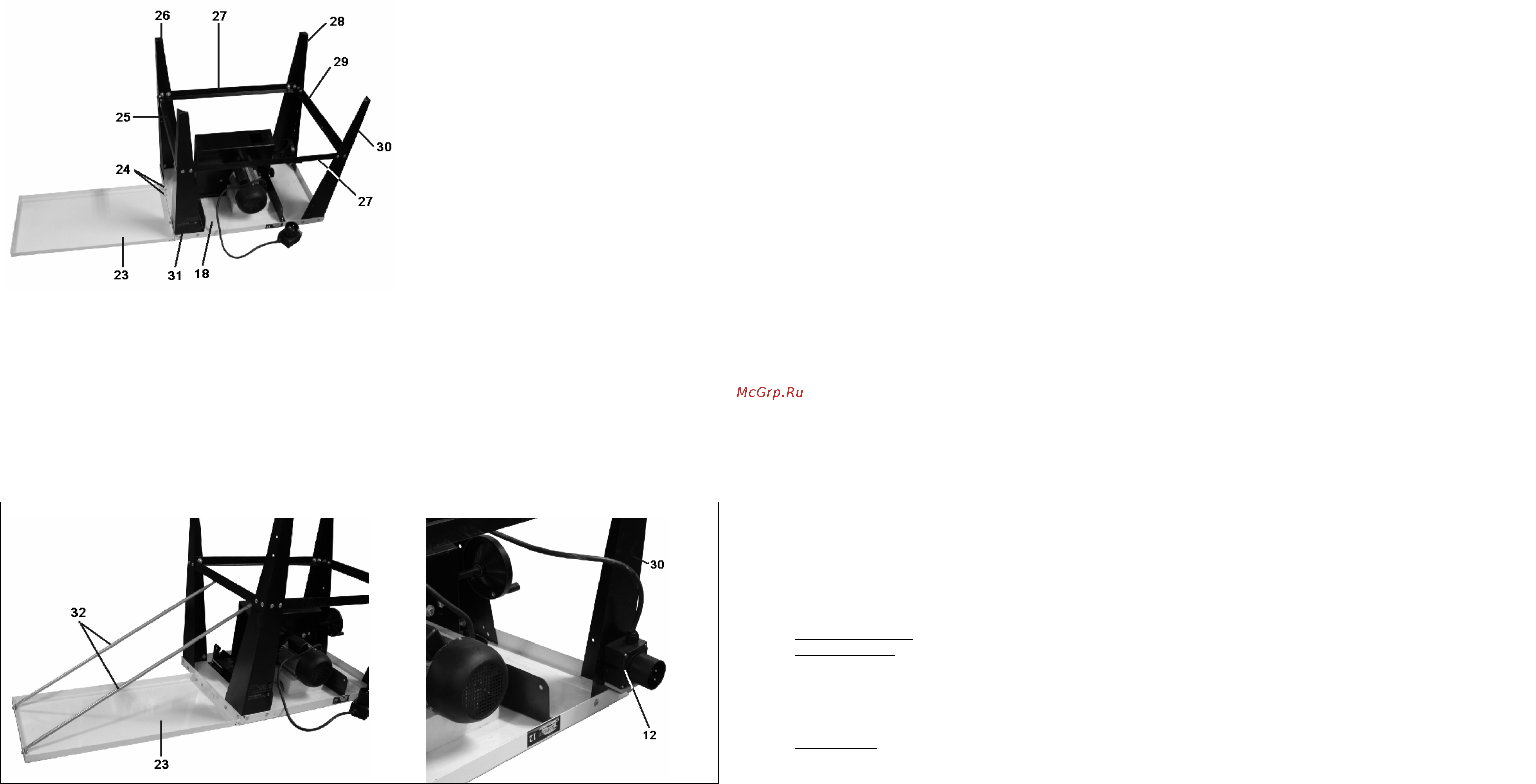

Рис.3

8.1.3. Установите дополнительную плиту (23) и

переднюю ножку (31) с двумя отверстиями для

крепления кронштейна узла колес на приемную

часть рабочего стола (18) с помощью двух

болтов М6 с шестигранными головками (24),

трех болтов М8 с круглой головкой и

квадратным подголовником, одного болта М8 с

шестигранной головкой, шайб и гаек, Рис.3. Не

затягивайте гайки.

8.1.4. Установите заднюю ножку с двумя

отверстиями для крепления кронштейна узла

колес (26) на приемную часть рабочего стола

(18) с помощью четырех болтов М8 с круглой

головкой и квадратным подголовником, шайб и

гаек, Рис.3. Не затягивайте гайки.

8.1.5. Установите заднюю ножку с двумя

отверстиями для крепления ручек (28) на

подающую часть рабочего стола (18) с

помощью четырех болтов М8 с круглой

головкой и квадратным подголовником, шайб и

гаек, Рис.3. Не затягивайте гайки.

8.1.6. Установите переднюю ножку с отверстиями для крепления узла магнитного пускателя и двумя

отверстиями для крепления ручек (30) на подающую часть рабочего стола (18) с помощью четырех болтов М8 с

круглой головкой и квадратным подголовником, шайб

и гаек, Рис.3. Не затягивайте гайки.

8.1.7. Установите короткую планку (отверстиями для крепления штаг дополнительной плиты вверх) (25) на ножки

(31 и 26) приемной части рабочего стола (18) с помощью четырех болтов М8 с круглой головкой и квадратным

подголовником, шайб и гаек, Рис.3. Не затягивайте гайки.

8.1.8. Установите короткую планку (29) на ножки (28 и 30) подающей части

рабочего стола (18) с помощью

четырех болтов М8 с круглой головкой и квадратным подголовником, шайб и гаек, Рис.3. Не затягивайте гайки.

8.1.9. Установите длинные планки (27) на ножки рабочего стола с помощью восьми болтов М8 с круглой головкой

и квадратным подголовником, шайб и гаек, Рис.3. Не затягивайте гайки .

8.1.10. Установите штанги (32) крепления дополнительной

плиты (23) с помощью четырех винтов М6 с круглой

головкой, шайб и гаек, Рис.4.

Рис.4

Рис.5

8.1.11. Затяните все соединения.

8.1.12. Установите магнитный пускатель (12) на передней ножке рабочего стола (30) с помощью четырех винтов

М4, пружинных шайб и гаек, Рис.5.

8.1.13. Установите две ручки для перемещения пилы (22) на ножки (28 и 30) подающей части рабочего стола

(18), с помощью четырех болтов М8 с круглой головкой, шайб и гаек, Рис.6.

16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную работу пилы модели «Корвет» при соблюдении условий хранения, правильности

монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.

Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.

Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации пилы в

период

гарантийного срока. В случае нарушения работоспособности пилы в течение гарантийного срока владелец имеет право на

его бесплатный ремонт.

В гарантийный ремонт принимается пила при обязательном наличии правильно и полностью

оформленного и заполненного гарантийного талона установленного образца на представленную для ремонта

пилу с штампом торговой организации и подписью покупателя.

В гарантийном ремонте может быть отказано:

1. При отсутствии гарантийного талона.

2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки или

попытки разборки пилы.

3. Если неисправность пилы стала следствием нарушения условий хранения, попадания внутрь посторонних

предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и приспособлений,

эксплуатация не предназначенным режущим инструментом, насадками, дополнительными приспособлениями и т.п.).

4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток статора).

5. При механическом повреждении сетевого шнура или штепселя.

6. При механическом повреждении корпуса и

его деталей.

Гарантия не распространяется на:

- сменные принадлежности (аксессуары и оснастка), если на них присутствуют следы эксплуатации, например:

элементы крепления пильного диска, направляющие и упорные планки и т.п.;

- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки, сальники,

защитные кожухи, резиновые уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;

- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга

платная);

- расходные материалы, например: пильные диски и т.п.

Предметом гарантии не является неполная комплектация пилы, которая могла быть выявлена при продаже. Претензии от

третьих лиц не принимаются.

Пила в ремонт должна сдаваться чистой, в комплекте с принадлежностями.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:

Во всех случаях нарушения нормальной работы пилы, например: падение оборотов, изменение

шума, появление

постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратите работу и обратитесь в

Сервисный центр «Корвет» или гарантийную мастерскую.

Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных

мастерских, указанных в перечне «Адреса гарантийных мастерских».

Примечание:

Техническое обслуживание пилы, проведение регламентных работ, регулировок,

указанных в руководстве по

эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим

расценкам Сервисного центра.

С гарантийными обязательствами ознакомлен и согласен: _______________, _________________

дата подпись

Сервисный центр “Корвет” тел./ факс (4732) 39-24-86, 619-645

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.

Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:394018,

Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru
