12
13. НАЧАЛО РАБОТЫ
ВНИМАНИЕ:
Перед пуском двигателя убедитесь, что пильный диск не контактирует с заготовкой. Включите
двигатель и дайте ему возможность разогнаться.
Пила оснащена предохранительным переключателем, расположенным на левой передней ножке.
Чтобы включить пилу, встаньте с любой стороны пильного диска и никогда на одну линию. Нажмите зеленую
кнопку выключателя магнитного
пускателя. Всегда ждите, когда пильный диск разгонится до максимальной
скорости.
Не включайте и не выключайте двигатель часто. Это вызывает перегрев двигателя и может стать причиной
ослабевания крепления пильного диска.
Никогда не оставляйте пилу без присмотра, когда питание включено.
Чтобы выключить пилу, нажмите красную кнопку выключателя магнитного пускателя. Никогда не оставляйте
пилу
до тех пор, пока пильный диск полностью не остановится.
ПРЕДУПРЕЖДЕНИЕ:
Если пильный диск под наклоном, переведите его в вертикальное положение. Для собственной
безопасности опустите пильный диск ниже поверхности стола. Отключите пилу от сети.
14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что пила отключена от
сети
.
14.1. Смазка
Смазывайте резьбовую штангу подъема диска и направляющие наклона пильного диска один раз в месяц.
14.2. Замена пильного диска
Вставьте стержень (35) в отверстие вкладыша рабочего стола (34), потяните вкладыш рабочего стола в
направлении стрелки, Рис.9. Снимите вкладыш стола.
Вставьте стержень в отверстие переднего фланца (37) пильного диска (15) и, вращая болт (38) по часовой
стрелке, снимите болт (38) и передний фланец (37) пильного диска (15), Рис.10. Снимите пильный диск (15).
Установка нового пильного диска выполняется в обратной последовательности.
Убедитесь в правильности положения расклинивателя, Рис.11.
14.3. Обслуживание
14.3.1. Заменяйте изношенные детали по мере необходимости. Электрические шнуры, в случае износа,
повреждения, следует заменять немедленно.
14.3.2. Содержите пилу и рабочее место в чистоте
. Не допускайте накапливание пыли на пиле и внутри корпуса.
Очищайте опилки пылесосом или сжатым воздухом. Электродвигатель должен содержаться в чистоте;
очищайте двигатель от пыли пылесосом.
15. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Переносная электрическая дисковая пила модели "КОРВЕТ 12" Зав. № ______________ соответствует
требованиям ТУ-4833-002-44744687-2001, ГОСТ 12.1.003-83, ГОСТ Р МЭК 1029-2-1-95, обеспечивающим
безопасность жизни,
здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации.
“____”________________200 г. __________ Входной контроль ”____”________________200 г. ___________
(дата изготовления) (штамп отк) (дата проверки) (штамп вк)
Дата продажи “___”_____________ 200 г. __________________ _________________
(подпись продавца) (штамп магазина)
9

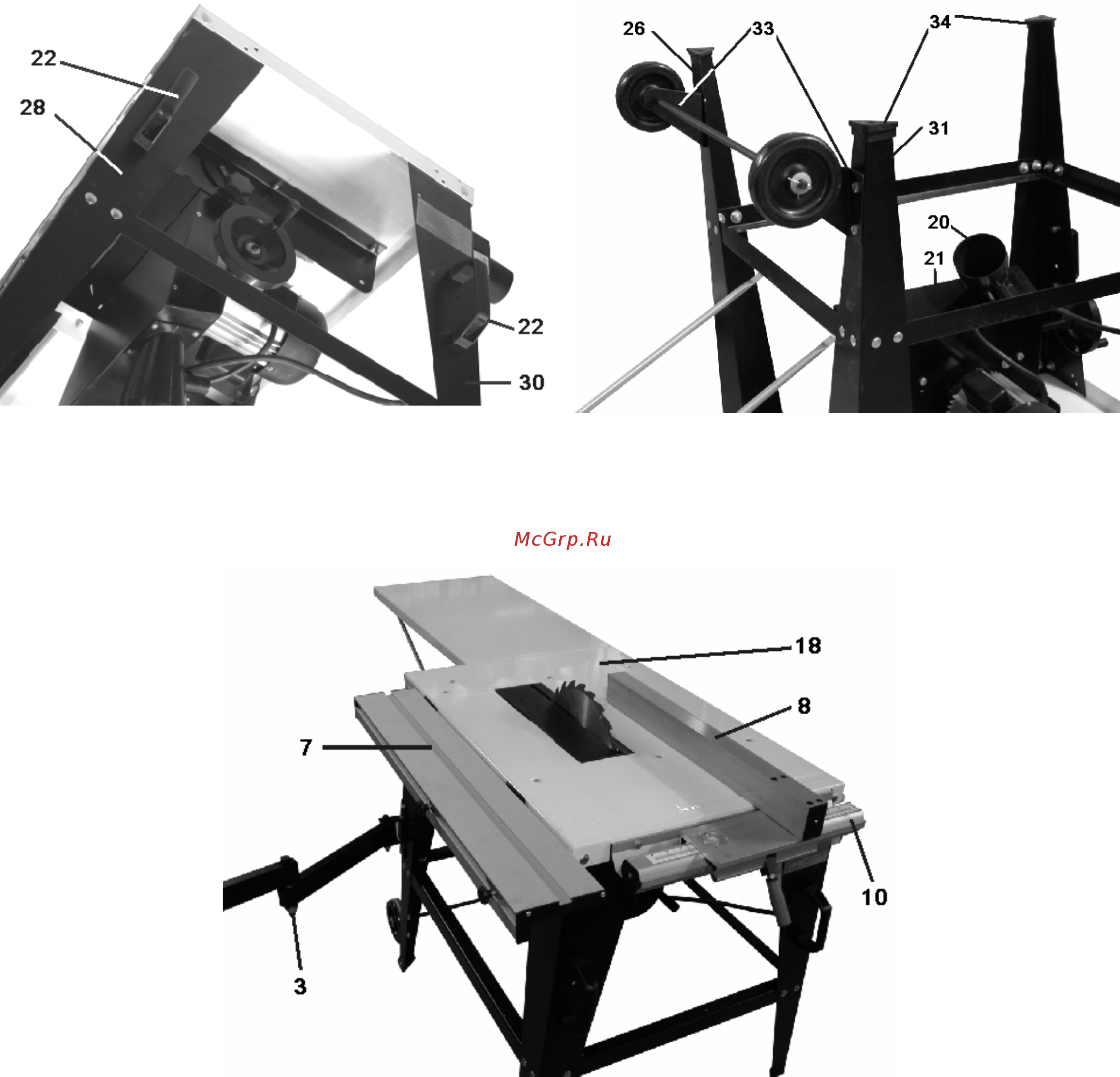

Рис.6
Рис.7
8.1.14. Установите кронштейны (33) узла колес перемещения пилы на ножки (26 и 31) приемной части рабочего стола (18)
и закрепите с помощью четырех болтов М8 с шестигранной головкой, шайб и гаек, Рис.7.
8.1.15. Установите патрубок пылесборника (20) на сборник опилок (21) с помощью четырех винтов М5 с шайбами, Рис.7.
8.1.16. Установите подушки (34) на ножки, Рис.7. Переверните пилу
в рабочее положение, Рис.8.
Рис.8
8.1.17. Установите направляющую параллельного упора со шкалой (10) на подающей части рабочего стола (18) с помощью
двух болтов М6 с шестигранной головкой, шайб и гаек, Рис.8.
8.1.18. Установите параллельный упор (8) на направляющую параллельного упора (10), Рис.8.
8.1.19. Установите подвижную плиту (7) на задней части рабочего стола (18) и закрепите с помощью четырех винтов М6,
шайб и
гаек, Рис.8.
8.1.20. Установите шарнирную опору (3) дополнительного стола для косого и поперечного пиления с помощью четырех
болтов М6 с шестигранными головками, шайб и гаек, Рис.8.
8.1.21. Установите дополнительный стол для косого и поперечного пиления (4) на стойку шарнирной опоры (3) и в паз
подвижной плиты (7) и зафиксируйте двумя винтами, Рис.2а.
8.1.22. Установите упор
для косого и поперечного пиления (5) в паз подвижной плиты (7), Рис.2а.
8.1.23. Установите пильный диск (15) в верхнюю позицию, снимите вставку рабочего стола (34), для чего вставьте
стержень (35) в отверстие вставки рабочего стола (34). Потяните вставку рабочего стола (34) в направлении стрелки и
вверх, Рис.9. Ослабьте гайку (36) крепления расклинивателя (16). Установите расклиниватель (16), положение
зафиксируйте гайкой (36), Рис.10.
Расклиниватель должен быть установлен с зазорами, как указано на Рис.11.
