10

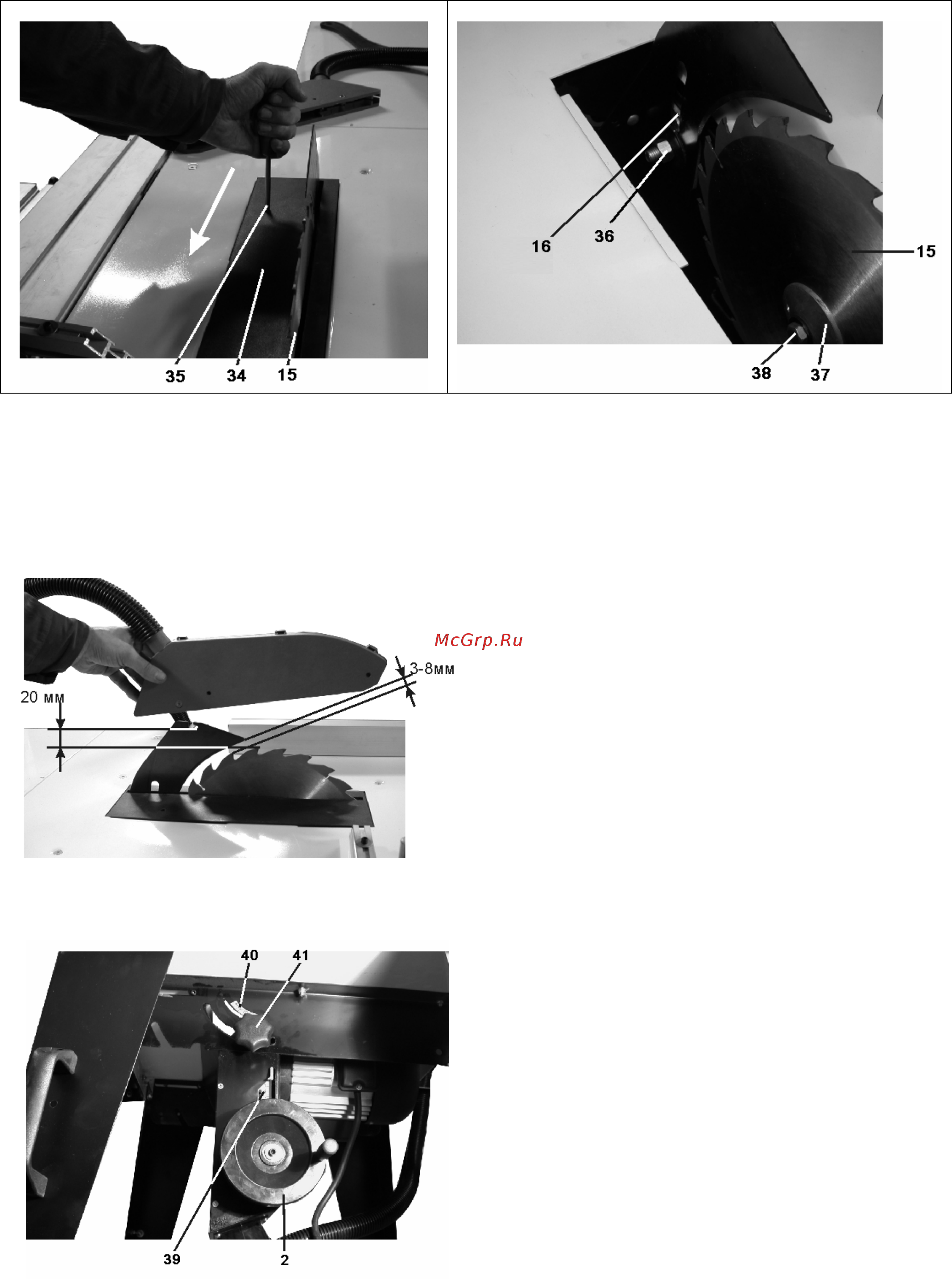

Рис.9
Рис.10
ПРИМЕЧАНИЕ: Расклиниватель (16) должен быть параллелен пильному диску (15) и находиться в середине
реза, выполненного пильным диском (15). В противном случае он будет мешать заготовке и станет причиной
плохой и опасной работы.
8.1.24. Установите кронштейн шланга пылесборника (М), Рис.1. Шлангом (17) соедините защитный кожух (14)
пильного диска (15) с патрубком пылесборника (20), Рис.2а,2б.
8.1.25. Установите защитный
кожух пильного диска, Рис.11.
Рис.11
9. РЕГУЛИРОВКА ВЫСОТЫ ПИЛЬНОГО ДИСКА
9.1. Высота пильного диска (15) регулируется
маховиком (2) на левой стороне пилы. Для
регулировки высоты, установите маховиком нужную
высоту пильного диска по шкале (39), Рис.9,12.
ВНИМАНИЕ: Для безопасной эксплуатации
пильный диск должен быть поднят только на 3
мм над поверхностью заготовки.
Рис.12
10. РЕГУЛИРОВКА НАКЛОНА ПИЛЬНОГО ДИСКА
10.1. Пильный диск можно установить под любым
углом между 90 и 45°. По шкале (40) определяется
угол наклона пильного диска (15) , Рис. 2б,12. Для
регулировки наклона пильного диска (15) ослабьте
фиксирующие ручки (41) слева и справа, повернув их
против часовой стрелки не менее чем на два оборота,
Рис. 2б,12. Поверните сборник опилок (21)
на нужный
угол по шкале наклона (40), Рис. 2б,12. Зафиксируйте
пильный диск (15) в данной позиции винтами
фиксирующими (41) слева и справа на сборнике
опилок (21), Рис. 2б,12.
Пила оборудована конечными стопорами на 90 и 45°.
Эти стопоры позволяют оператору устанавливать
пильный диск под углом 90 и 45° быстро и точно.
11
11. РЕГУЛИРОВКА 90°
11.1. Поднимите пильный диск
над рабочим столом на максимальную высоту. Установите пильный диск под углом 90° к
рабочему столу по шкале наклона. Установите угольник на рабочем столе и проверьте перпендикулярность пильного
диска к рабочему столу. Во время проверки установите угольник вплотную к пильному диску. При этом, не касайтесь его
зубьев.
Если необходима регулировка 90°, снимите пильный
диск, ослабьте четыре болта крепления двигателя к плите двигателя.
Вставьте компенсирующую прокладку между плитой и двигателем. Затяните четыре болта крепления двигателя к плите.
Используя угольник, проверьте установку пильного диска под углом 90° к рабочему столу.
12. ТИПЫ ОПЕРАЦИЙ
12.1. ПОПЕРЕЧНОЕ ПИЛЕНИЕ
Выполняется при установленном на 0
0
упоре для косого и поперечного пиления. Поперечное пиление – это пиление
поперек волокон под углом 90°.
12.2. НАКЛОННОЕ ПИЛЕНИЕ
Выполняется с использованием упора для косого и поперечного пиления точно так же, как поперечное пиление, за
исключением того, что заготовка пилится не под углом 90 градусов, а под другим углом с плоской стороной заготовки
(
пильный диск стоит под углом).
12.3. КОМБИНИРОВАННОЕ ПИЛЕНИЕ ПОД УГЛОМ
Выполняется с применением упора для косого и поперечного пиления и является комбинацией пиления под углом и
наклонного пиления. Распил производится под углом, кроме 90°, с обоих торцов и плоской стороны заготовки.
12.4. ПРОДОЛЬНОЕ ПИЛЕНИЕ
Выполняется с параллельным упором, заготовка распиливается вдоль волокон
. Установите и зафиксируйте
параллельный упор на требуемую ширину пиления.
12.5. НАКЛОННОЕ ПРОДОЛЬНОЕ ПИЛЕНИЕ
Выполняется с параллельным упором, также как продольное пиление, но пильный диск устанавливается под углом до
45°.
12.6. ПИЛЕНИЕ НА ЗАГОТОВКИ ОПРЕДЕЛЕННОГО РАЗМЕРА
Выполняется с параллельным упором и производится продольное пиление части заготовки по всей толщине. Не
пытайтесь пилить покоробленную
заготовку.
ПРИМЕЧАНИЕ: Может потребоваться убрать защитный кожух пильного диска и использовать толкатель при выполнении
пиления на заготовки определенного размера.
ПРЕДУПРЕЖДЕНИЕ
После окончания пиления на заготовки определенного размера, фальцевания и выемки поперечных пазов, сразу
же установите защитный кожух пильного диска с расклинивателем.
12.7. ВЫЕМКА ПРОДОЛЬНЫХ ПАЗОВ
Выполняется с параллельным упором
и представляет собой выемку продольных пазов вдоль волокон. Такое пиление не
требует сквозного прохода заготовки. Следовательно, защитный кожух пильного диска с расклинивателем должен быть
снят. Необходимо использовать соответствующие устройства крепления и подачи. Установите защитный кожух пильного
диска с расклинивателем сразу после окончания выемки продольных пазов.
12.8. ФАЛЬЦЕВАНИЕ
Выполняется либо с упором
для косого и поперечного пиления, либо с параллельным упором. Фальцевание известно как
вырезка секции угла материала поперек или вдоль волокон. Фальцевание требует съема защитного кожуха пильного
диска и расклинивателя, так как сквозного пиления материала нет. Установите защитный кожух пильного диска и
расклиниватель сразу после окончания операции фальцевания.
12.9. ПИЛЕНИЕ ДЕТАЛЕЙ БОЛЬШОГО
РАЗМЕРА
При пилении длинных деталей или больших панелей всегда необходимо поддерживать заготовки, а именно, ту часть,
которая не лежит на столе. Используйте регулируемые роликовые опоры. Добавьте лицевые накладки на упор для косого
и поперечного пиления или параллельный упор.
