Graco ToughTek F340e [18/44] Регулировка потока материала
![Graco ToughTek F340e [18/44] Регулировка потока материала](/views2/1193485/page18/bg12.png)
Регулировкидляраспыления(Комплект24Y619-аппликатордляраспыленияструбкой)
Регулировка Регулировка
Регулировка
потока потока
потока
материала материала
материала
Дляболеелегкойформыраспыла,отрегулируйте
позициюиголкивоздушногоклапанаближек
соплудляжидкостии/илиуменьшитерасход
жидкости.
Дляболеетяжелойформыраспыла,
отрегулируйтепозициюиголкивоздушного
клапанадальшеотнаконечникадляжидкости
и/илиувеличьтерасходжидкости.
ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ:
ПРИМЕЧАНИЕ:
Отодвиганиеиголкислишком
далекоможетнаправитьдавлениевоздуха
обратновшлангдляжидкости,чтоможет
замедлитьпотокматериала.
Приемы Приемы
Приемы
распыления распыления
распыления
1.Опробуйтеформураспыланалистекартона.
Удерживайтеаппликаторнарасстоянии150
–450см(6–18дюймов)отповерхности.
Используйтеэторасстояниераспылениядля
большинстваслучаевприменения.
2.Регулируйтепотокжидкостидотехпор,пока
потокматериаланебудетдостаточным.
3.Отрегулируйтевоздушныйшаровойклапан
длядостиженияравномернойкруглойформы
распыла.
4.Учитывайтеразмерчастицвматериалеи
крупностьзеренвформераспыла.Более
крупныесопладопускаютболеетяжелые
формыраспыла.
5.Перекрывайтекаждыйпроходна50%.
Круговаяперекрывающаяформаможетдать
лучшиерезультаты.
Принанесенияпокрытиянанебольшие
ограниченныеплощадииспользуйтевоздушный
шаровойклапанипозициюиголкивоздушного
клапанадлявыполненияточныхрегулировокбез
регулировкинасоса.
Высокиезначениядавлениямогутстать
причинойчрезмерногоизносанажидкостном
насосе.Выбирайтенаконечникдляжидкости
достаточногоразмерадляраспыленияпри
низкомдавлении.Некоторыематериалыбудут
расслаиватьсяпривысокихзначенияхдавления.
Установка Установка
Установка
стопорного стопорного
стопорного
колпачка колпачка
колпачка
сопла сопла
сопла

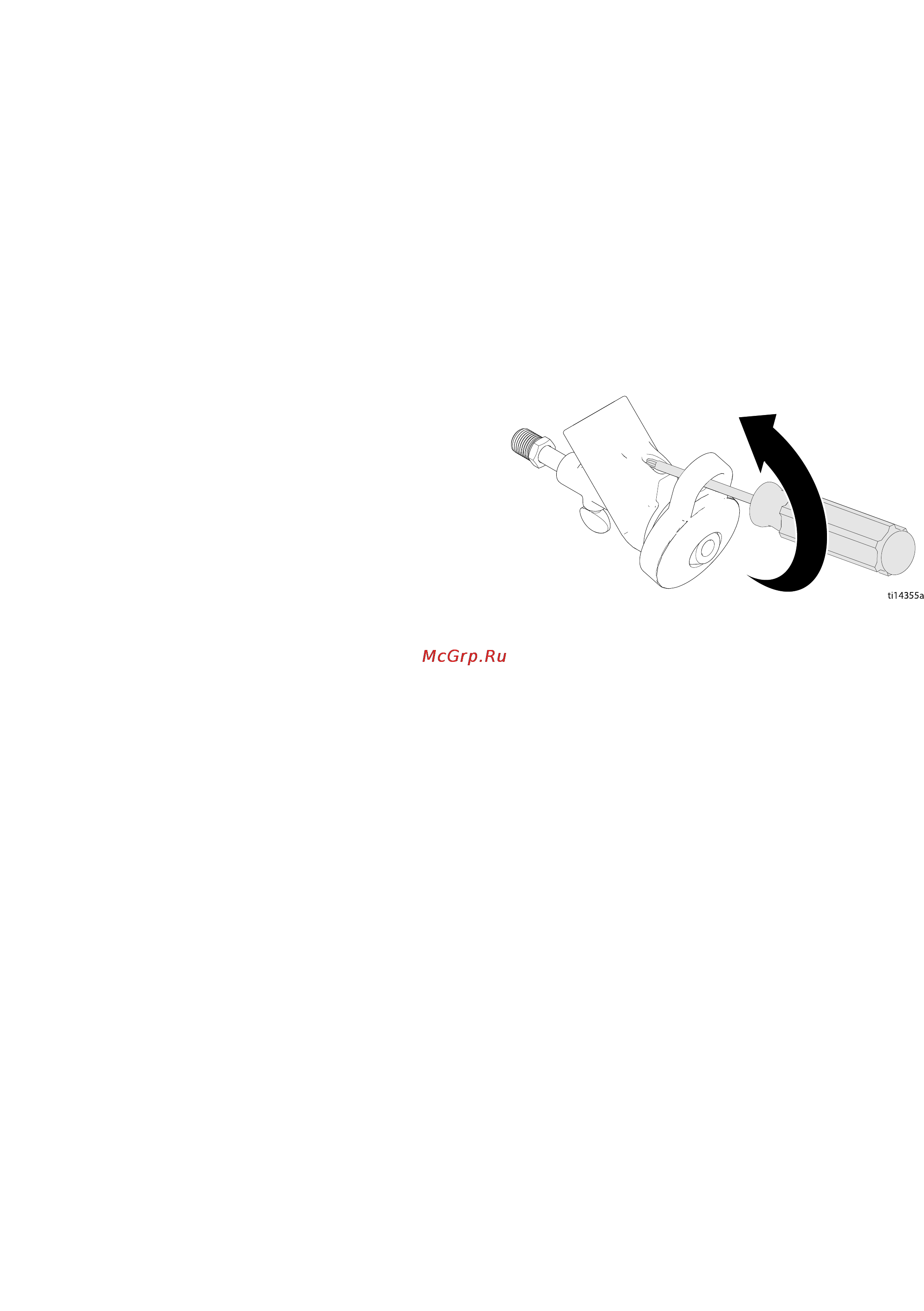

1.Поместитерезиновыйфиксаторнаконечника
(CC)поверхверхнейкромкикорпуса
аппликатора.
2.Вставьтежалоотверткичерезотверстиев
выступерезиновогофиксаторанаконечника.
3.Вдавитеголовкуотверткивнаправлении
прорезинанаконечникеаппликатора
иперемещайтерезиновыйфиксатор
наконечникапонаконечнику(CG),
распылительномущитку(еслииспользуется)
икромкедотехпор,покаоннезафиксируется
сощелчкомнаместе.
ti14355a
4.Поворачивайтерезиновыйфиксаторназади
вперед,чтобыубедиться,чтоонполностью
посажен.
ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ:
ПРИМЕЧАНИЕ:
Резиноваяпрокладкаво
впускномфитингесэксцентрикомиканавкой,
атакжерезиновыйфиксаторсопла,должны
очищатьсявручнуюивысушиватьсяпосле
каждогоиспользования.
183A3964C
