Установка кондиционера
28

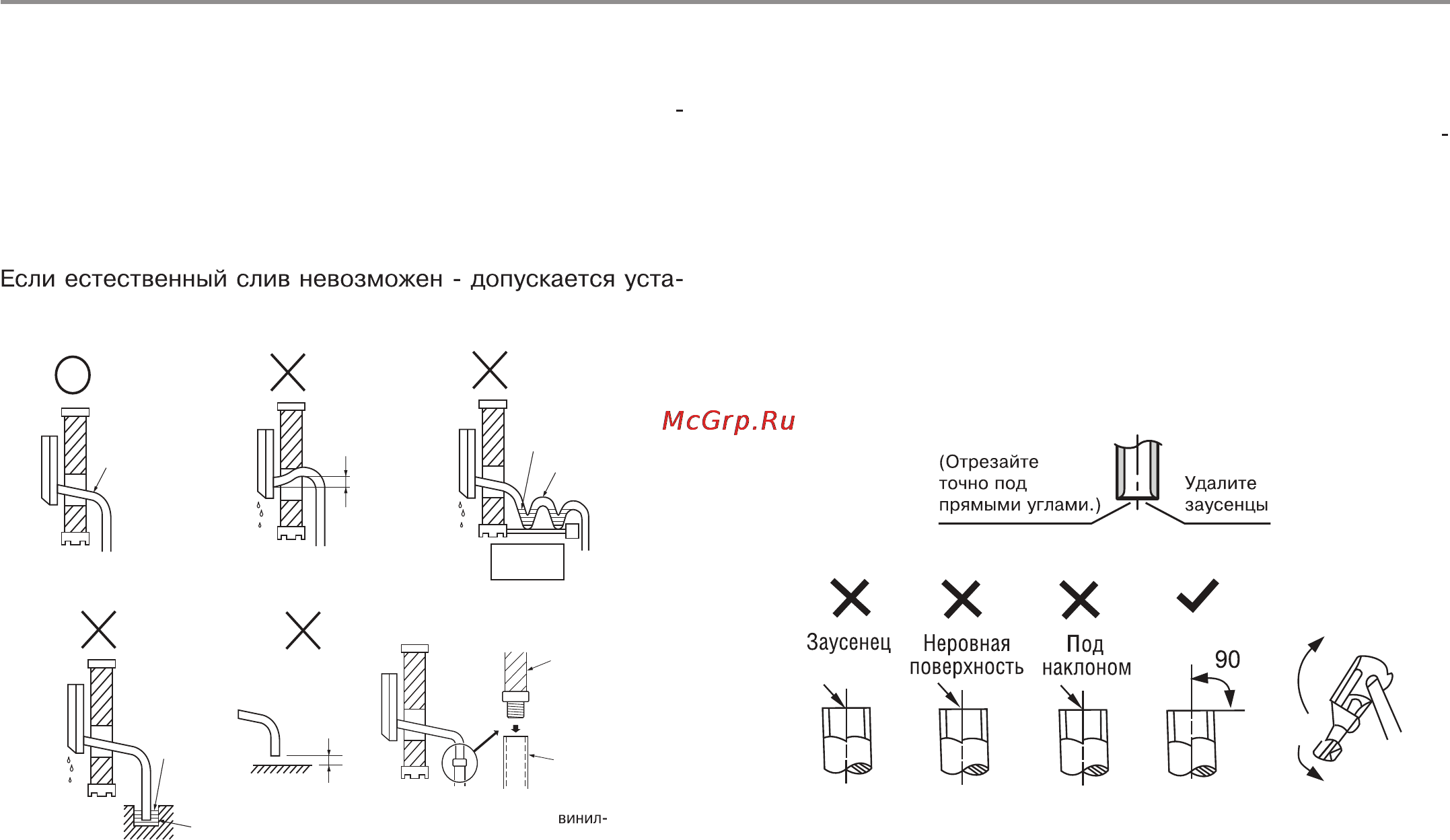

Расположение дренажного шланга
Дренажный трубопровод должен быть установлен с укло
ном в наружную сторону. Дренажный трубопровод должен
быть по возможности как можно короче.
Размер дренажной трубы должен быть не меньше, чем
соединительный размер дренажной трубы внутреннего
блока кондиционера.
новка помпы.
Развальцовка
Основная причина утечки хладагента из фреонового
трубопровода кондиционера некачественная развальцов
ка труб.
1. Измерьте расстояние между внутренним и внешним
блоками кондиционера и отрежьте трубы с небольшим
запасом.
2. Произведите обрезку трубопровода труборезом строго
под прямым углом и удалите заусенцы, расположив
трубопровод фаской вниз, во избежание попадания
стружки внутрь трубы.
Наклон вниз
Утечка
воды
Не допускайте
подъема.
Утечка
воды
Скопление
влаги дренажа
Укладка
волнами
Утечка
воды
Конец
дренажного
шланга
находится в
воде.
Дренажная
канава
Воздух
Мягкий
шланг с
внутренним
диаметром
16 мм или
твердый
шланг из
хлорида
Дренажный
шланг
Зазор менее
50 мм
