Установка
12 332113K
Потолочный монтаж к двутавровой балке
без сверления отверстий
(Заказывайте комплект монтажных кронштейнов: 204741
для открытых или закрытых барабанов).
ПРИМЕЧАНИЕ: Для установки 1–3 барабанов требуется
два комплекта. Для установки 4–6 барабанов требуется
три комплекта.
Комплект монтажных кронштейнов 204741
(размеры 5 и 10)
1. Надежно прикрепите монтажные кронштейны (D)
кканалу.
2. Разместите регулируемые зажимы (206) монтажных
кронштейнов над двутавровой балкой (А) и надежно
закрепите их (Р
ИС. 10).
3. (Р
ИС. 8, стр. 11). Задвиньте барабан электропровода
в основание барабана (105) и установите прижимную
пластину (104), шайбу (102) и винт (101). Надежно
затяните винт.
ПРИМЕЧАНИЕ: Для закрытых барабанов используйте
плиту основания из комплекта корпуса (поз. 302, стр. 15).
4. Для установки закрытых каналов выполните
инструкции на стр. 15. Для всех остальных установок
выполните шаги 6 - 8 инструкций по установке на
стену или потолок с помощью плиты, стр. 9.
Поз. Описание Кол-во
201 ШАЙБА, стопорная, 1/2” 2
202 ВИНТ, 1/2” – 13 x 1” 2
203 ВИНТ, 1/2” – 13 x 1-3/4” 2
204 ГАЙКА 1/2” – 13 2
205
ГАЙКА, пружинный зажим
(не показано)
2
206 ЗАЖИМ, балки 2
207 КАНАЛ, Unistrut 1

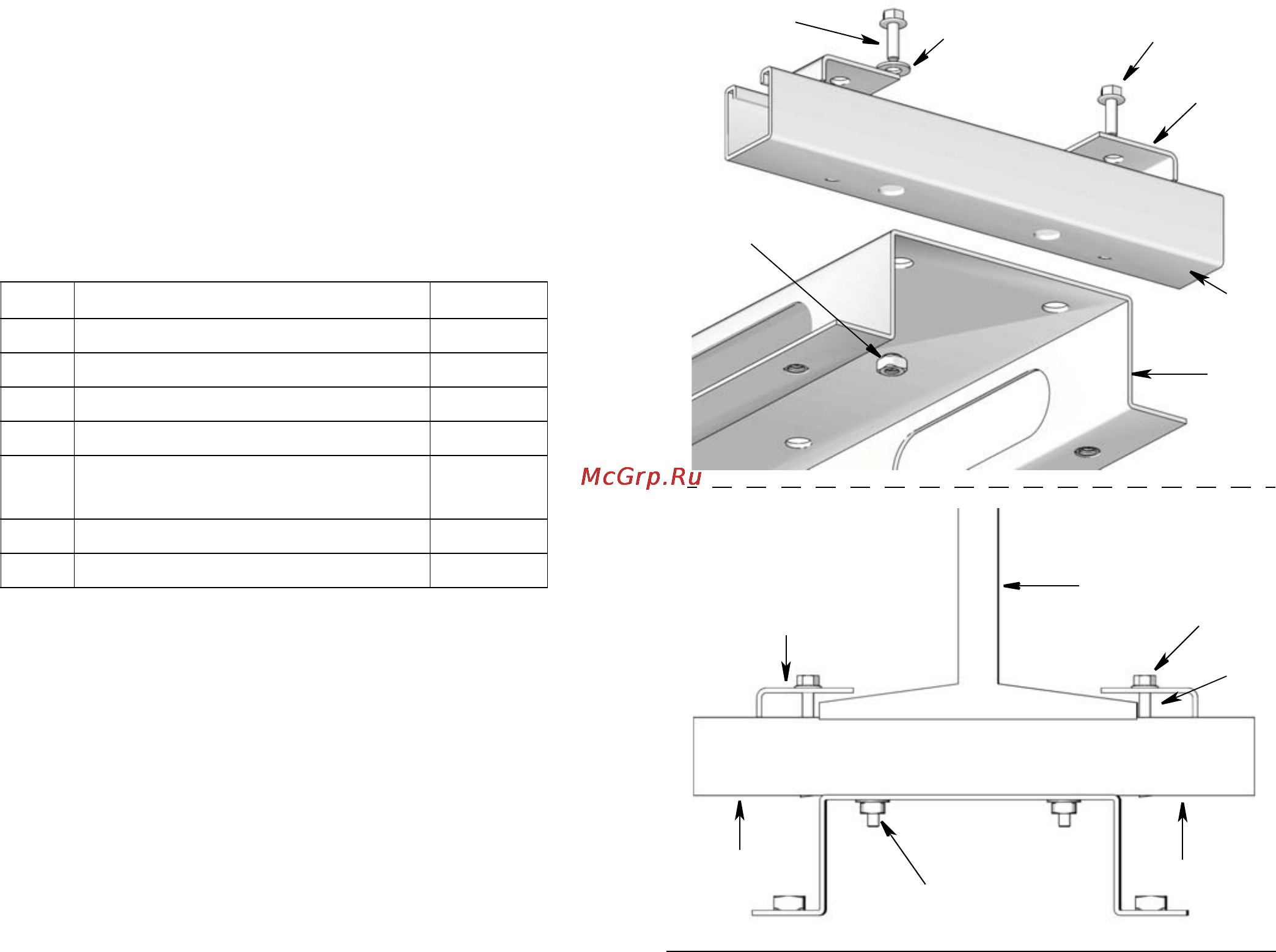

РИС. 10
A
D
207
206
203
201 / 202 / 204
205
103
206
D
203
204
201
202
ti13188
