Идентификациякомпонентов
Кабельные Кабельные
Кабельные
соединения соединения
соединения
модуля модуля
модуля
контроля контроля
контроля
температуры температуры
температуры
(TCM) (TCM)
(TCM)

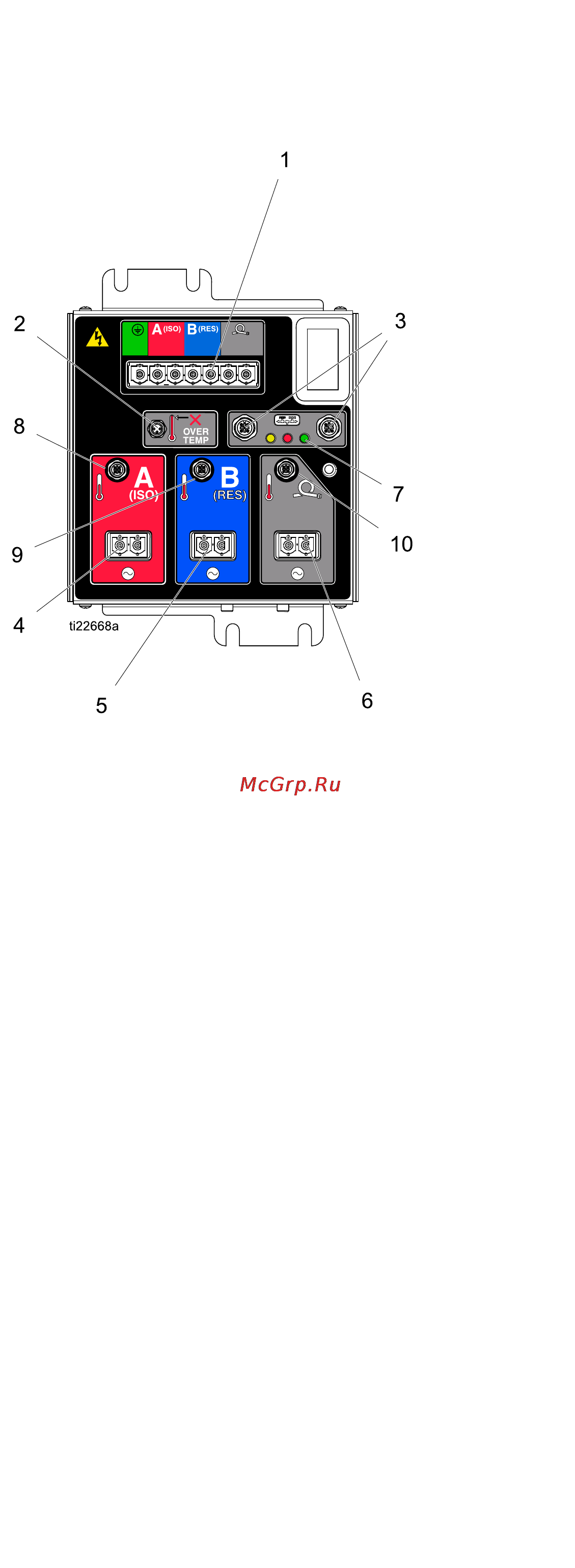

Figure12
1Входэлектропитания
2Перегревнагревателя
3
ПодключенияCAN-соединений
4
Выходноепитание(изоцианат)
5
Выходноепитание(смола)
6
Выходноепитание(шланг)
7
Светодиодныеиндикаторысостояния
модуля,состояниясм.вразделе
Расширенныймодульдисплея(ADM),page
22,(CN)
8Температураусилительногонагревателяна
сторонеА(изоцианаты)
9Температураусилительногонагревателяна
сторонеB(смола)
10Температурашланга
32 333278C
