Ремонтиобслуживание
Разборка Разборка
Разборка
жидкостной жидкостной
жидкостной
секции секции
секции
1.Остановитеработунасоса.
Выполнитеинструкциираздела
Процедураснятиядавления,page13.

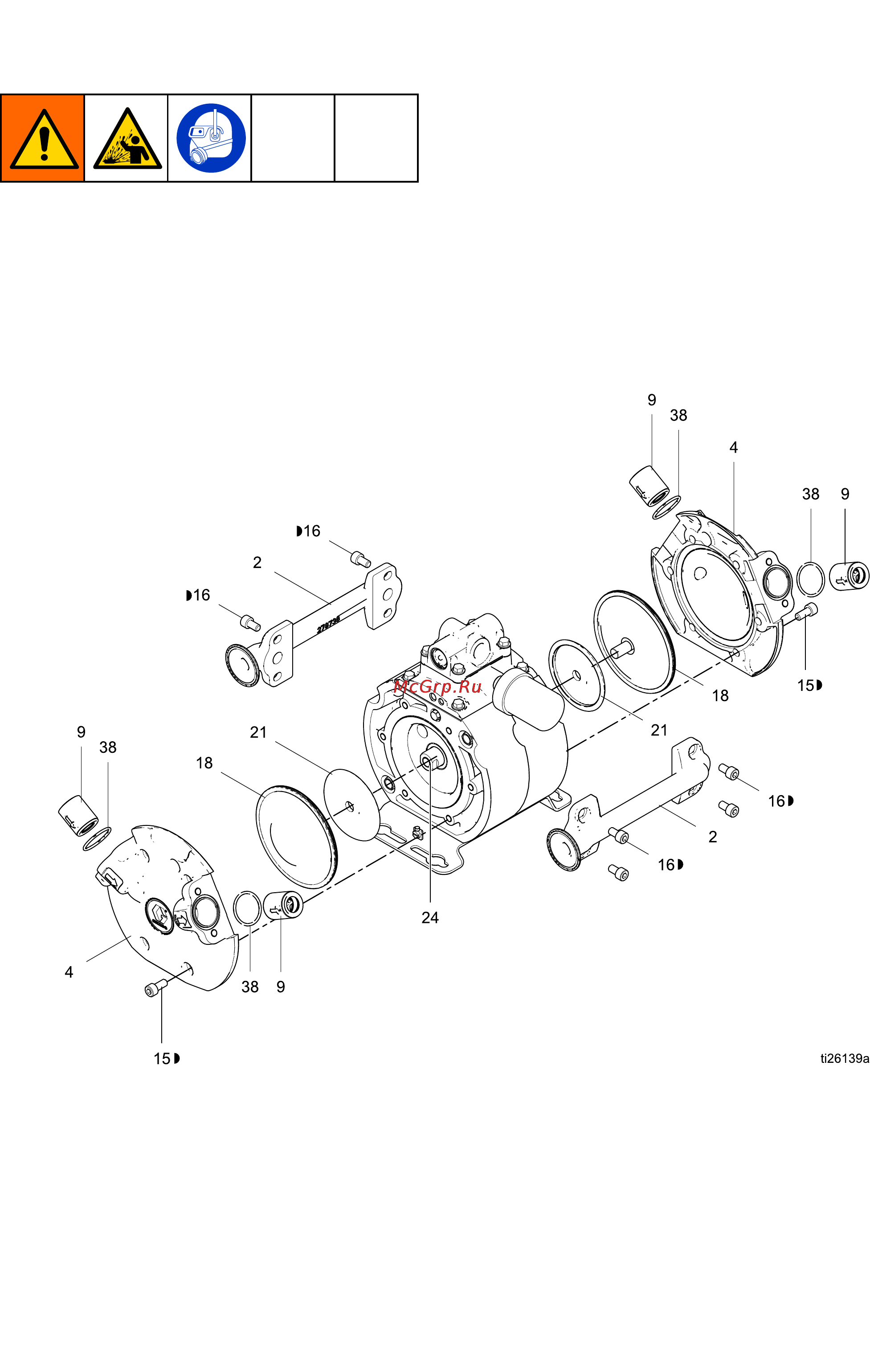

2.Отвернитеболтывпускногоивыпускного
жидкостногоколлектора(16),используя
торцевойгаечныйключ(на6ммдлямодели
4D150;на8ммдлямодели4D350).Снимите
жидкостныеколлекторы(2).
3.Извлекитегильзыобратныхклапанов(9).
4.Поканеснимайтеуплотнительныекольца
коллектора(38).
5.Отвернитеболты(15)наоднойкрышке
жидкостнойсекции(4),используяторцевой
гаечныйключ(на6ммдлямодели4D150;на
8ммдлямодели4D350).Снимитекрышку
жидкостнойсекции.
Разборка Разборка
Разборка
и и
и
сборка сборка
сборка
жидкостной жидкостной
жидкостной
секции секции
секции
�
Входитвкомплекткрепленийжидкостнойсекции17H325.
3A3235C
21
