Graco Husky 716 [35/36] Расход воздуха
![Graco Husky 515 [35/36] Расход воздуха](/views2/1193897/page35/bg23.png)
3A1954 35
Графики характеристик, насосы Husky 515 и 716
Расход воздуха
Условия испытаний: Насос испытан в воде с погруженным всасывающим патрубком.
Для того, чтобы определить расход воздуха насосом (ст. куб. футы/
мин или куб.м/мин) при определенном расходе жидкости (гал/мин или
л/мин) и давлении воздуха (фунтов на кв. дюйм/МПа/бар),
выполните указанные ниже действия:
1. Найдите показатель расхода жидкости вдоль нижней части
графика.
2. Найдите точку пересечения вертикальной линии с выбранной
кривой потребления воздуха.
3. На шкале слева от этой точки указано значение потребления
воздуха.
0
5
10
15
20
25
30
0246810121416
(7.6) (15.2) (22.7) (30.3) (37.9) (45.4) (53.0) (60.6)
A
B
C
(0.28)
(0.14)
(0.42)
(0.56)
(0.70)
(0.84)

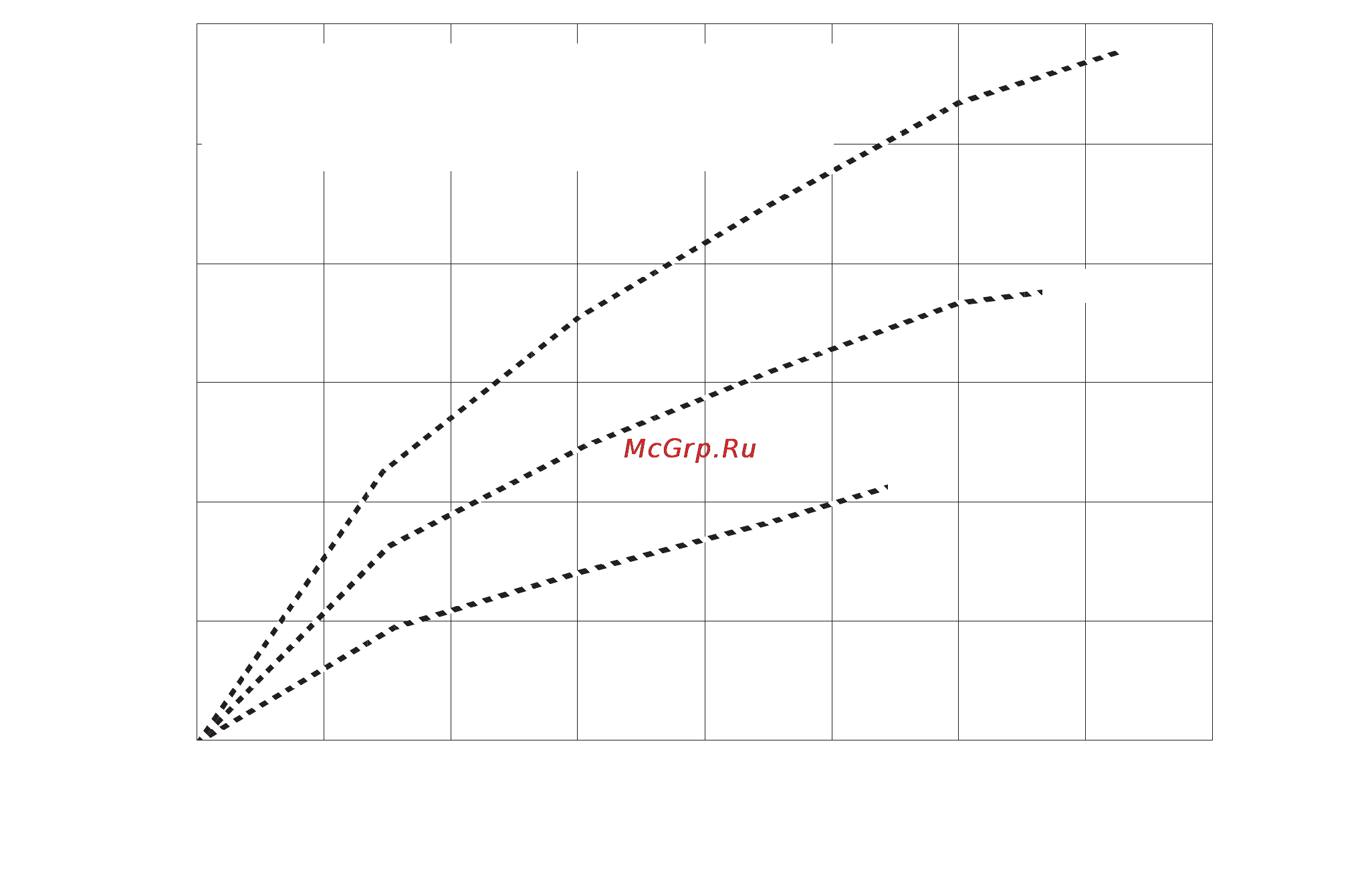

Кривые расхода воздуха
A при давлении воздуха 0,7 МПа (7 бар; 100 фунтов на кв. дюйм)
B при давлении воздуха 0,48 МПа (4,8 бар; 70 фунтов на кв. дюйм)
C при давлении воздуха 0,28 МПа (2,8 бар; 40 фунтов на кв. дюйм)
ПОТОК ЖИДКОСТИ- -гал/мин (л/мин)
30
(0,84)
25
(0,70)
20
(0,56)
15
(0,42)
10
(0,28)
5
(0,14)
(7,6) (15,2) (22,7) (30,3) (37,9) (45,4) (53,0) (60,6)
РАСХОД ВОЗДУХА- -ст. куб. футы/мин (куб. м/мин)
