Teknetics Delta – 11 DD [4/22] Сборка

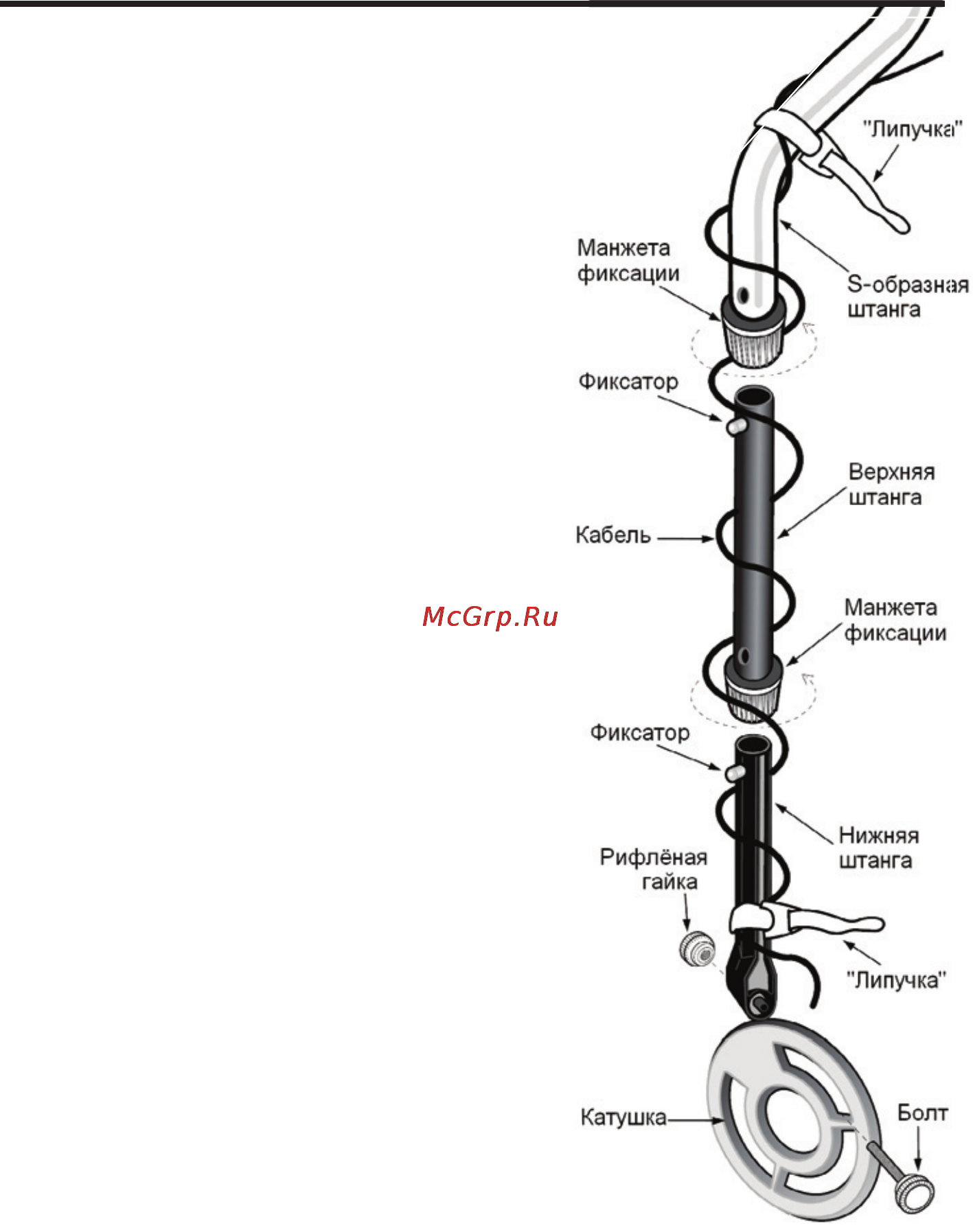

СБОРКА

Сборка устройства проста и не требует никаких инструментов.

 Ослабьте обе манжеты фиксации, повернув их на полный

оборот против часовой стрелки.

 Вставьте верхнюю штангу в S-образную штан-

гу так, чтобы фиксатор попал в отверстие.

 Возьмите нижнюю штангу так, чтобы сереб-

ристый штырѐк фиксатора смотрел назад.

С помощью болта и рифлѐной гайки соедини-

те катушку металлоискателя нижней штангой.

 Нажмите на фиксатор, расположенный на

верхнем конце нижней штанги, и вставьте

нижнюю штангу в верхнюю.

Отрегулируйте полную длину штанги так, что-

бы вам было удобно стоять выпрямившись,

когда можно не напрягаясь держать руки по бо-

кам, и чтобы катушка при этом располагалась па-

раллельно земле перед вами.

 Надѐжно обмотайте кабель вокруг штанги.

 Вставьте вилку разъѐма в коннектор, распо-

ложенный справа на задней поверхности кор-

пуса металлоискателя. Проверьте, что ключи

разъѐмов и их выводы совпадают друг с дру-

гом.

 Затяните обе манжеты фиксации.

Зафиксируйте кабель с помощью двух полосок «липучки»

- на нижней штанге вблизи катушке и на верхней штанге

рядом с корпусом.

Предостережение:

Не прилагайте усилия при сочлене-

нии разъѐмов. Чрезмерное усилие

способно привести к их повреждению.

Для рассоединения потяните за вилку разъѐма.

Не тяните за кабель.
