Инструкции по установке
IST 03 C 506 - 03
3.6.3 Подача воздуха и отвод продуктов сгорания раздельные трубы диам. 80 мм
3.6.3.1 Тип установки C42 - C52- C82
Для установки с раздельными трубами необходимо использовать базовый комплект для раздельного воздухозабора и
дымоотвода (0SDOPPIA11) состoящий из стандартный дефлектор воздуха, крепежные винты, прокладки:
A. фланцевый патрубок Ø 80 мм для подсоединения дымоотводнoй трубы с дефлектором дымовых газов;
B. фланцевый патрубок Ø 80 мм для подсоединения воздухозаборнoй трубы;
ОПАСНОСТЬ
Бесперебойная работа котла не гарантируется в случае использования комплекта поставляемого другим
производителем.
B
A

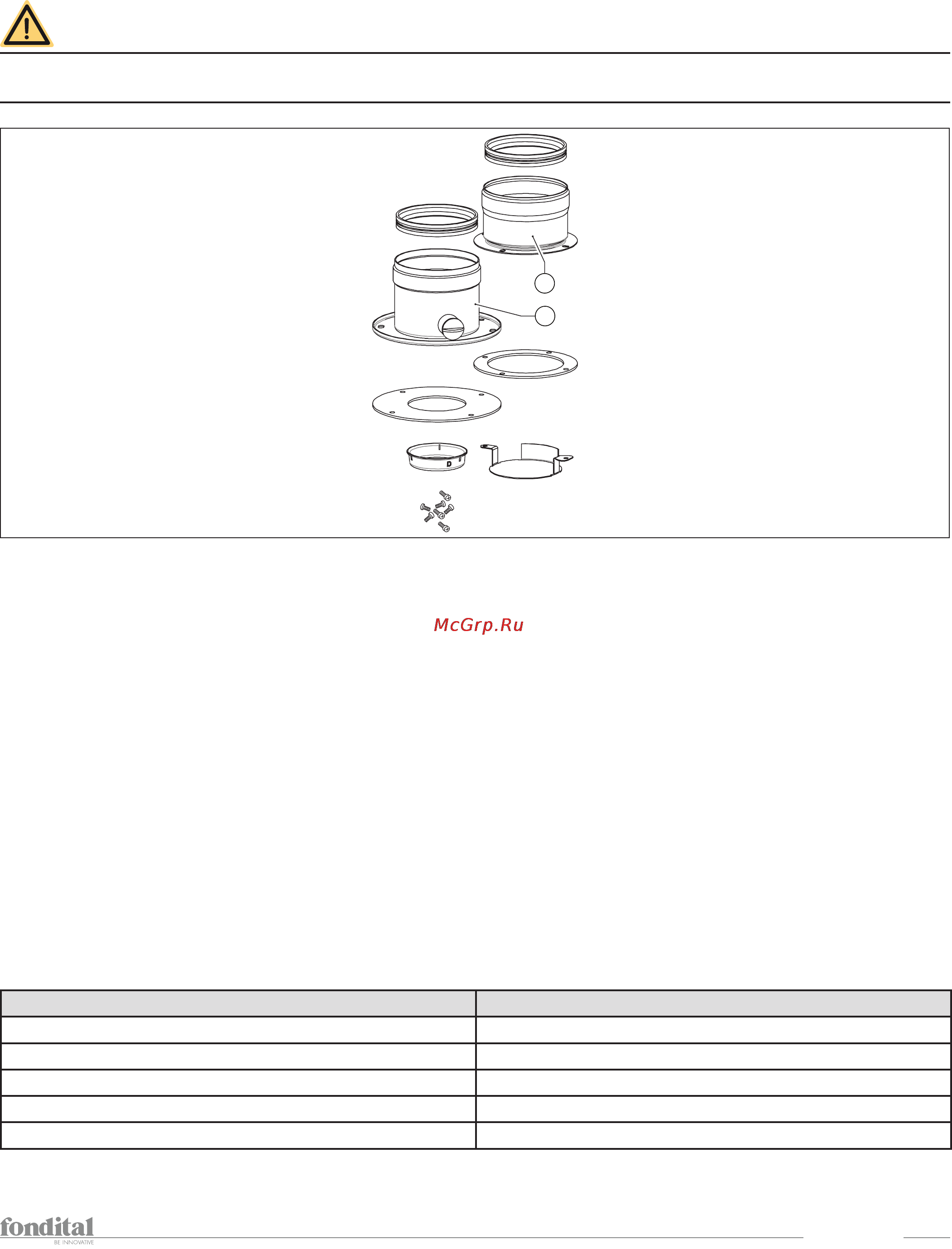

Рис. 11 Комплект для раздвоения 0SDOPPIA11
Предписания для моделей CTFS 24 и RTFS 24
Забор воздуха
• Минимально допустимая длина воздухозаборных труб – 1 м.
• Каждый добавочный изгиб на 90° с широким радиусом (R=D) при воздухозаборе равен 0,8 м эквивалентной линейной
длины.
• Каждый добавочный изгиб на 90° с узким радиусом (R<D) при воздухозаборе равен 1,7 м эквивалентной линейной длины.
• Каждый метр длины трубопровода забора воздуха раздельного дымохода равен 0,6 метрам линейной эквивалентной
длины.
• Терминал забора воздуха раздельного дымохода равен 4,2 метрам линейной эквивалентной длины.
• Потери давления в воздухозаборном терминале незначительны.
• Установить стандартный дефлектор воздуха!
Отвод дымовых
• Каждый добавочный изгиб на 90° с широким радиусом (R=D) при дымоотводе равен 1,4 м эквивалентной линейной длины.
• Каждый добавочный изгиб на 90° с узким радиусом (R<D) при дымоотводе равен 2,8 м эквивалентной линейной длины.
• Каждый метр длины трубопровода выброса продуктов сгорания раздельного дымохода равен 1 метру линейной
эквивалентной длины.
• Терминал выброса продуктов сгорания раздельного дымохода равен 5,7 метрам линейной эквивалентной длины.
Длина трубы (м) Диаметр диафрагмы на дымоходе (мм)
0,5 < L < 3* Ø 39,8
3 < L < 14* Ø 42
14 < L < 26* Ø 45
26 < L < 34* Ø 49
34 < L < 42* -
Табл. 12 Таблица определения длинны труб и диаметра диафрагм в системе отвода дымовых газов
