Kospel EPPV 21 BONUS [9/12] Неправильная работа устройства
![Kospel EPPV 21 BONUS [9/12] Неправильная работа устройства](/views2/1019195/page9/bg9.png)
9
RUS-007A/p.216

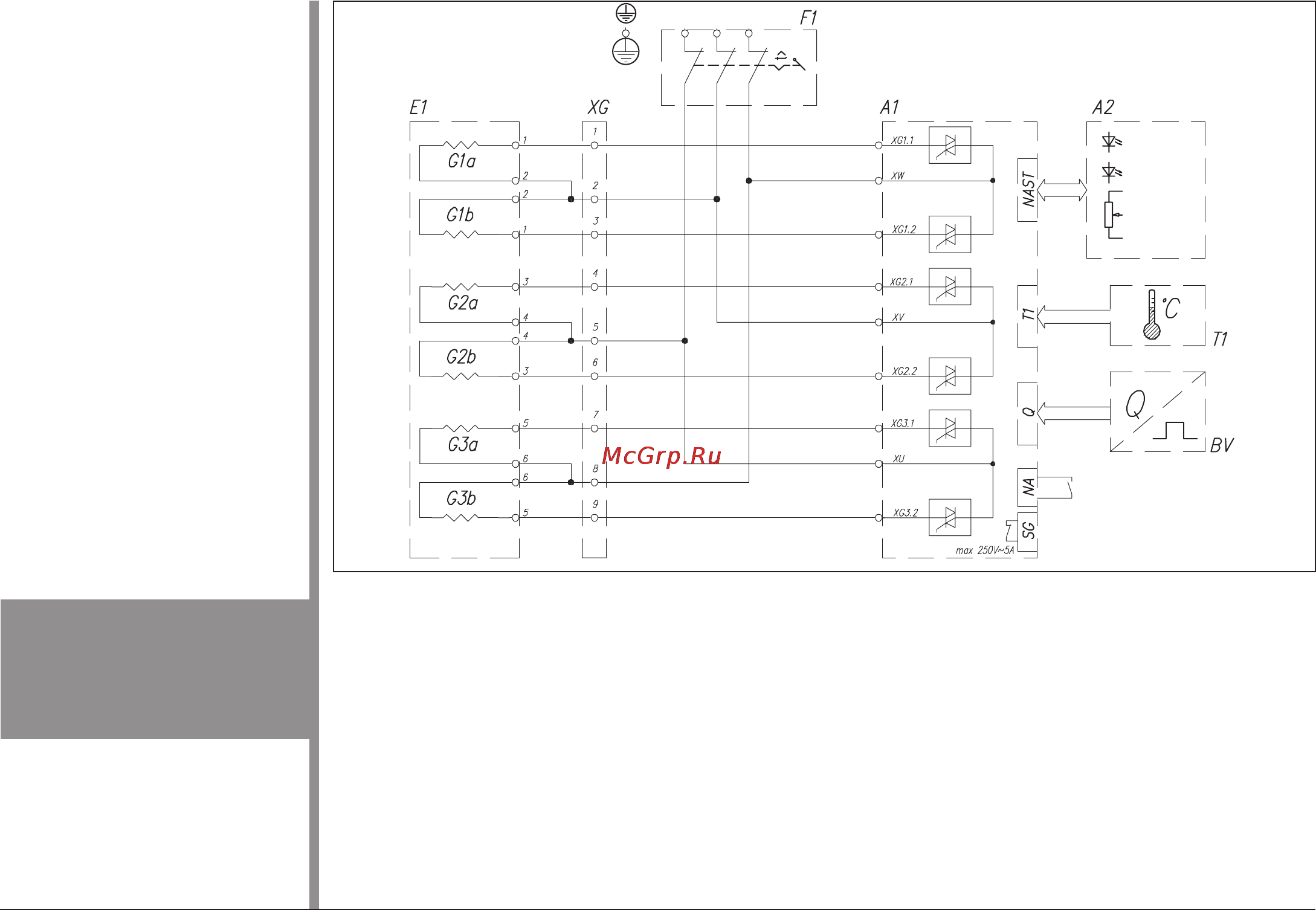

Рис.8 Принципиальная схема
Е1 - нагревательный блок [1]
BV - датчик протока воды [2]
F - термический выключа-
тель WT3 [3]
XG - планка подключения на-
гревательного блока
А1 - плата управления
А2 - плата индикаторов
NAST - разъем подключения пла
-
ты индикаторов
Т1 - д ат ч ик темп ера ту ры
воды на входе
NA - бло ки ро вк а вкл ючения
водонагревателя
SG - зажимы реле сигнализа
-
ции нагрева
Устранение вышеперечисленных причин неправильной работы водонагревателя не входит в перечень
работ гарантийного ремонта. В случае аварии (т.е. если водонагреватель работает неправильно, и ни
одна из вышеназванных причин не обнаружена) следует обратиться в сервисный центр для устранения
неисправностей.
- повреждение электропроводки источника питания или непра-
вильное подсоединение патрубков вход-выход
- засоренный сетчатый фильтр, не до конца открыты регулиро-
вочные клапана системы
- слабый нагрев или его отсут
-
ствие
- разъединен разъем NAST
- повреждение электропроводки источника питания
Крышку водонагревателя
можно снимать только
после отключения водо-
нагревателя от сети.
Возможные неисправности и их вероятные причины:
- не горят индикаторы
- слабый проток воды
Неправильная
работа
устройства
8
Сеть
Нагрев
Установка
прироста
температуры
Разрыв цепи - блокада
включения водонагревателя
работа водонагревателя
- контакт разомкнут
L1 L2 L3
