Polaris PSF 40 RC Techno [5/9] Панель управления и пульт дистанционного управления пду

Комплектация

- Крестообразное основание – 2 элемента

- Винты для крепления стойки к опоре – 4 шт.

- Защитные кожухи лопастей – 2 шт.

- Лопасти – 1 шт.

- Блок электродвигателя и блок управления в сборе – 1 шт.

- Стойка – 1 шт.

- Пульт дистанционного управления – 1 шт.

- Инструкция по эксплуатации – 1 шт.

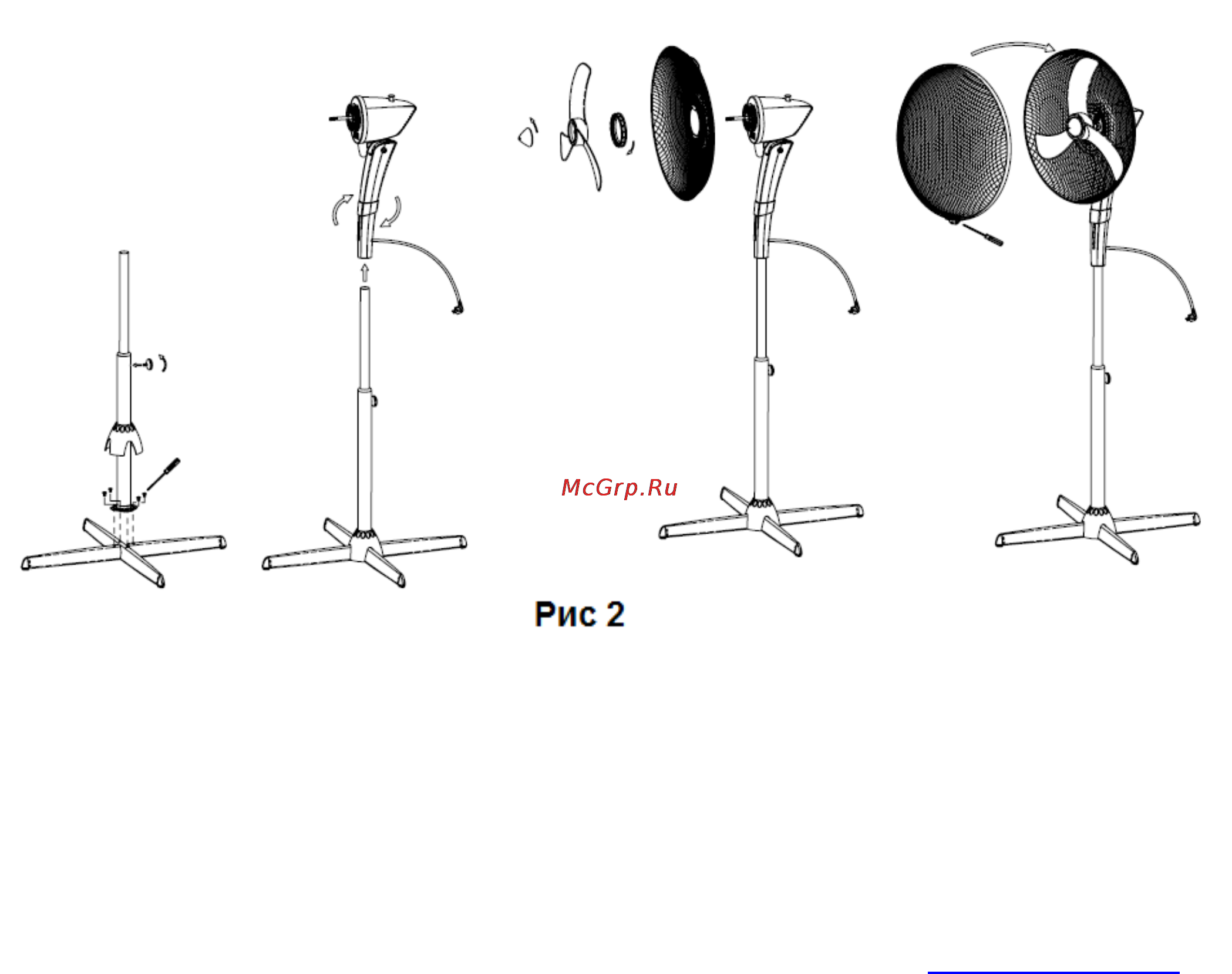

Сборка прибора (Рис 2)

1. Поместите верхнюю часть основания (16) на нижнюю (17) таким образом, чтобы образовалась

крестообразная опора.

2. Закрепите стойку 13 на опоре с помощью четырех винтов (15), входящих в комплект.

3. Отрегулируйте желаемую высоту трубки, зафиксировав ее регулятором высоты трубки (12).

4. Установите на верхнюю трубку блок электродвигателя с блоком управления. Блок управления

должен быть установлен на верхней трубке до упора и закреплен входящим в комплект винтом.

Внимание: Перед включением вентилятора убедитесь, что винт надежно закреплен.

5. Отвинтите гайку для крепления защитного кожуха лопастей.

6. Зафиксируйте задний защитный кожух лопастей (6) на корпусе электродвигателя, завинтив до

упора фиксатор для крепления заднего защитного кожуха лопастей (5) в направлении по часовой

стрелке.

7. Установите лопасти вентилятора, навинтив до упора фиксатор лопастей (3), повернув его против

часовой стрелки.

8. Соедините передний и задний защитный кожух с помощью обода решетки (2) и надежно

закрепите зажимами (болтами), расположенными на поверхности обода.

Панель управления и пульт дистанционного управления (ПДУ)

• Для питания пульта дистанционного управления необходимы 2 элемента питания ААА.

Отсоедините крышку отсека питания, установите батарейки согласно полярности, вставьте

крышку отсека питания на своё место.
