Pioneer DJM-1000 [7/20] Цифровой выход

7

ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ (СОЕДИНЕНИЯ)

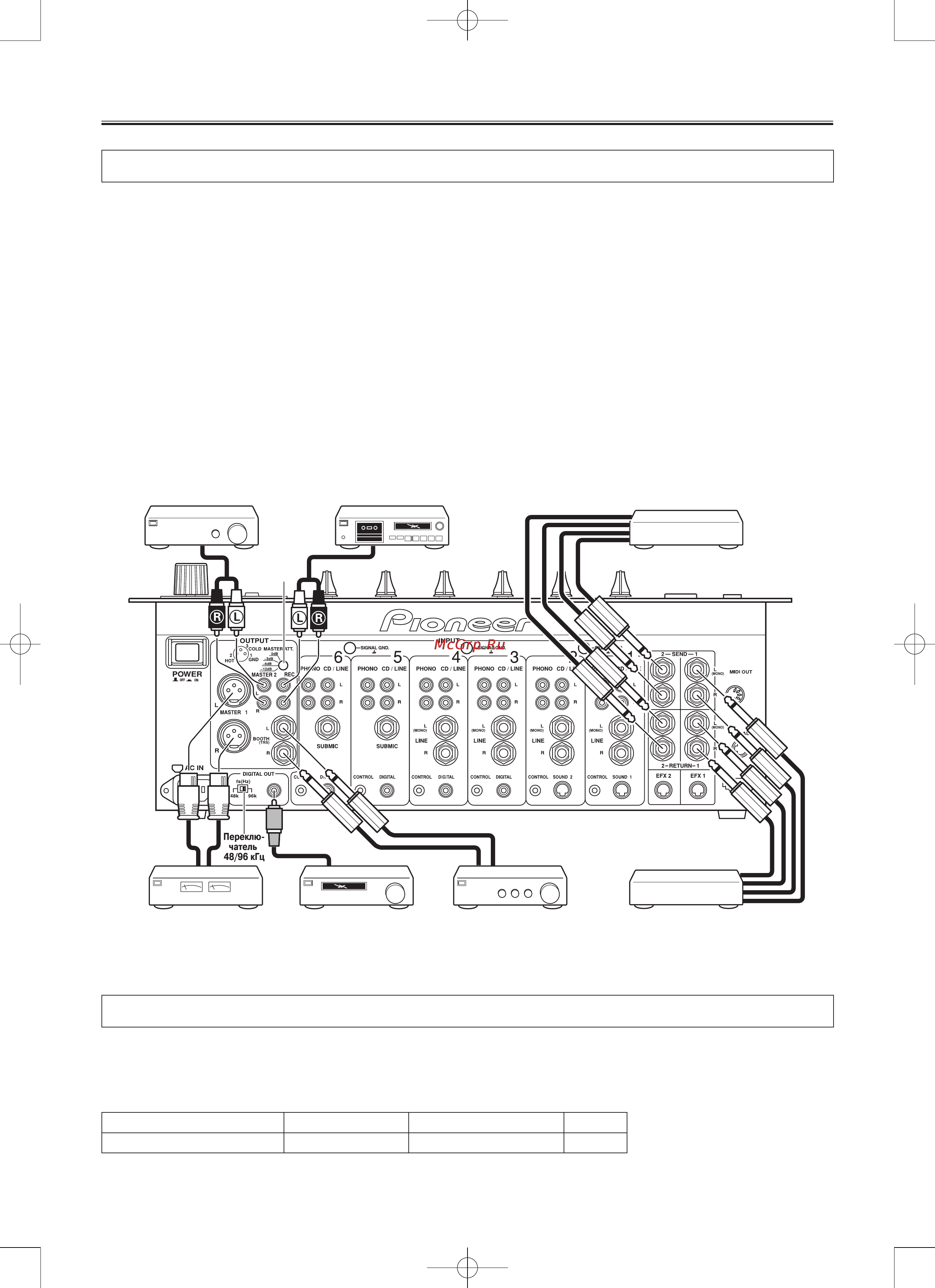

ВЫХОДНЫЕ РАЗЪЕМЫ И ПОДКЛЮЧЕНИЕ ЭФФЕКТОРА

Общий выход

Микшер имеет общий симметричный выход MASTER 1 с разъемом XLR и общий

несимметричный выход MASTER  с разъемом RCA. Чтобы настроить уровень выход-

ного сигнала в соответствии с чувствительностью входа подключенного к микшеру

усилителя мощности пользуйтесь аттенюатором MASTER ATT.

Цифровой выход

Коаксиальный цифровой выходной разъем RCA. Частоту дискретизации сигнала (96

кГц/48 кГц) можно выбирать в соответствии с характеристиками подключенного ус-

тройства.

Внешний процессор эффектов

Кабелем с 6,-мм штекером соедините разъемы SEND [Посыл] микшера с входными

разъемами внешнего процессора эффектов (эффектора). Если вы используете моно-

фонический эффектор, соедините с ним только выход левого канала. В этом случае

на эффектор будет подаваться смешанный аудиосигнал левого/правого каналов.

Кабелем с 6,-мм штекером соедините разъемы RETURN [Возврат] микшера с вы-

ходными разъемами внешнего эффектора. Если используется монофонический эф-

фектор, соедините с ним только выход левого канала. В этом случае эффектор будет

возвращать сигнал на левый/правый каналы.

Усилитель мощности

(вход RCA)

Кассетная дека и т.п.

(вход XLR)

с цифровым входом

(записывающее устройс-

тво с цифровым входом)

(для контроля звука в

кабинке ди-джея)

СОЕДИНЕНИЯ ЧЕРЕЗ MIDI-ИНТЕРФЕЙС

MIDI (Musical Instrument Digital Interface [Цифровой интерфейс музыкальных инструментов]) – это стандарт обмена данными между электронными музыкальными инстру-

ментами и компьютерами.

Для соединения компонентов, имеющих разъемы MIDI и способных передавать и получать данные, используется MIDI-кабель.

Пульт DJM-1000 использует протокол MIDI для передачи управляющих данных на подключенное через MIDI-интерфейс устройство.
