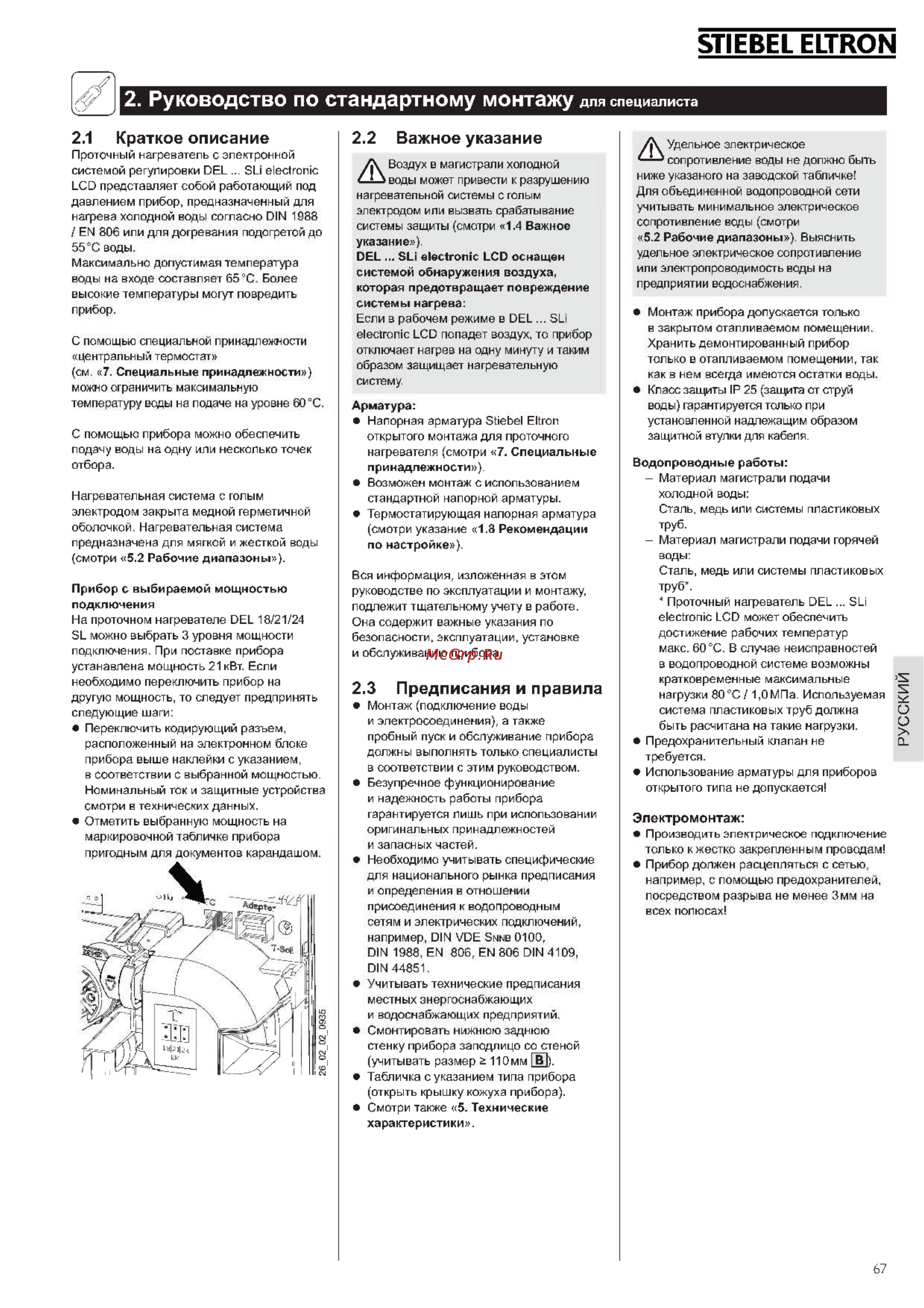

STIEBEL ELTRON 2 Руководство по стандартному монтажу для специалиста Проточный нагреватель с электронной системой регулировки DEL SLi electronic LCD представляет собой работающий под давлением прибор предназначенный для нагрева холодной воды согласно DIN 1988 EN 806 или для догревания подогретой до 55 C воды Максимально допустимая температура воды на входе составляет 65 C Более высокие температуры могут повредить прибор С помощью специальной принадлежности центральный термостат см 7 Специальные принадлежности можно ограничить максимальную температуру воды на подаче на уровне 60 C С помощью прибора можно обеспечить подачу воды на одну или несколько точек отбора Нагревательная система с голым электродом закрыта медной герметичной оболочкой Нагревательная система предназначена для мягкой и жесткой воды смотри 5 2 Рабочие диапазоны Прибор с выбираемой мощностью подключения На проточном нагревателе DEL 18 21 24 SL можно выбрать 3 уровня мощности подключения При поставке прибора устанавлена мощность 21 кВт Если необходимо переключить прибор на другую мощность то следует предпринять следующие шаги Переключить кодирующий разъем расположенный на электронном блоке прибора выше наклейки с указанием в соответствии с выбранной мощностью Номинальный ток и защитные устройства смотри в технических данных Отметить выбранную мощность на маркировочной табличке прибора пригодным для документов карандашом 2 2 Важное указание X Воздух в магистрали холодной I воды может привести к разрушению нагревательной системы с голым электродом или вызвать срабатывание системы защиты смотри 1 4 Важное указание DEL SLi electronic LCD оснащен системой обнаружения воздуха которая предотвращает повреждение системы нагрева Если в рабочем режиме в DEL SLi electronic LCD попадет воздух то прибор отключает нагрев на одну минуту и таким образом защищает нагревательную систему Арматура Напорная арматура Stiebel Eltron открытого монтажа для проточного нагревателя смотри 7 Специальные принадлежности Возможен монтаж с использованием стандартной напорной арматуры Термостатирующая напорная арматура смотри указание 1 8 Рекомендации по настройке Вся информация изложенная в этом руководстве по эксплуатации и монтажу подлежит тщательному учету в работе Она содержит важные указания по безопасности эксплуатации установке и обслуживанию прибора 2 3 Предписания и правила Монтаж подключение воды и электросоединения а также пробный пуск и обслуживание прибора должны выполнять только специалисты в соответствии с этим руководством Безупречное функционирование и надежность работы прибора гарантируется лишь при использовании оригинальных принадлежностей и запасных частей Необходимо учитывать специфические для национального рынка предписания и определения в отношении присоединения к водопроводным сетям и электрических подключений например DIN VDE SNNB 0100 DIN 1988 EN 806 EN 806 DIN 4109 DIN 44851 Учитывать технические предписания местных энергоснабжающих и водоснабжающих предприятий Смонтировать нижнюю заднюю стенку прибора заподлицо со стеной учитывать размер 110мм В Табличка с указанием типа прибора открыть крышку кожуха прибора Смотри также 5 Технические Удельное электрическое ч 4 сопротивление воды не должно быть ниже указаного на заводской табличке Для объединенной водопроводной сети учитывать минимальное электрическое сопротивление воды смотри 5 2 Рабочие диапазоны Выяснить удельное электрическое сопротивление или электропроводимость воды на предприятии водоснабжения Монтаж прибора допускается только в закрытом отапливаемом помещении Хранить демонтированный прибор только в отапливаемом помещении так как в нем всегда имеются остатки воды Класс защиты IP 25 защита от струй воды гарантируется только при установленной надлежащим образом защитной втулки для кабеля Водопроводные работы Материал магистрали подачи холодной воды Сталь медь или системы пластиковых труб Материал магистрали подачи горячей вады Сталь медь или системы пластиковых труб Проточный нагреватель DEI_____ SLi electronic LCD может обеспечить достижение рабочих температур макс 60 C В случае неисправностей в водопроводной системе возможны кратковременные максимальные нагрузки 80 C 1 0МПа Используемая система пластиковых труб должна быть расчитана на такие нагрузки Предохранительный клапан не требуется Использование арматуры для приборов открытого типа не допускается РУССКИЙ 2 1 Краткое описание Электромонтаж Производить электрическое подключение только к жестко закрепленным проводам Прибор должен расцепляться с сетью например с помощью предохранителей посредством разрыва не менее Змм на всех полюсах характеристики 67
