водонагреватели 7
Электрическое соединение сверху
• Откройте подготовленную точку пробоя (S)
в верхней части прибора, надавив тупым
инструментом (например, отверткой).
• Сделайте прорезь в уплотнительном
кольце так, чтобы она соответствовала
размеру кабеля. Входное отверстие в
уплотнительном кольце должно быть
чуть меньше, чем поперечное сечение
кабеля, для того, чтобы обеспечить опти-
мальную защиту от проникания воды.
Вставьте втулку во входное отверстие.
Обязательно используйте уплотнительное
кольцо!

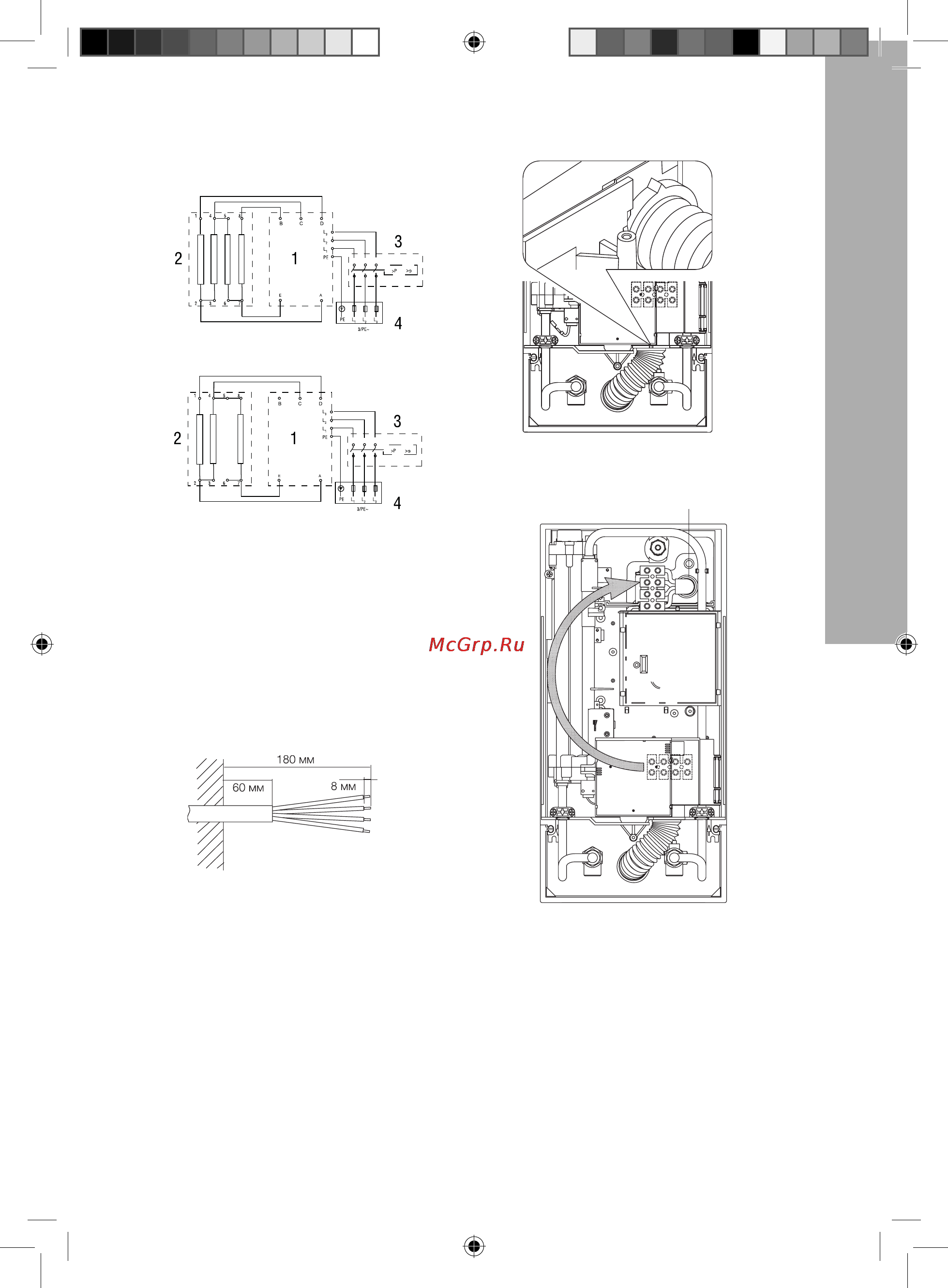

Электрическая схема
SP ELITEC 18–27
SP ELITEC 13
1 электронный блок;
2 нагревательная спираль;
3 ограничитель сверхнапорного давления и первы-
шенной температуры;
4 соединительный терминал.
Электрическое соединение снизу
• Снимите с проводки верхнюю оболочку
приблизительно на 6 см выше того места,
где он выходит из стены. Меньшим отверс-
тием вперед наденте водозащитный кожух
на кабель таким образом, чтобы кожух
прилегал к стене.
Это предотвращает контакт протекаю-
щей воды с электрическими выводами.
Проследите, чтобы это соединение не было
повреждено!
• Откройте несущую часть управляющей
панели направо.
• Оголите проводку и вставьте их в соеди-
нительный терминал в соответствие с при-
нципиальной электрической схемой.
• Поправьте водозащитный кожух, как пока-
зано на рис. 12 и закройте несущую часть
управляющей панели.
• Приложите крышку к прибору и прикрутите
ее крепежным шурупом. После этого можете
поставить обратно лицевую панель.
S
рис. 9
рис. 11
рис. 13
рис. 10
рис. 12
