НПП0. 005.006 РЭ Стр. 9

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соот-

ветствует уровню «С» по МИ 3286-2010.

Влияние ПО учтено при нормировании метрологических характеристик.

1.3 Устройство и принцип работы весов

1.3.1 Общий вид весов представлен на рисунках 1-3.

Конструктивно весы состоят из весоизмерительного устройства и терминала с цифровым дис-

плеем и клавиатурой, заключенных в металлический корпус, состоящий из основания и кожуха.

Чашка весов устанавливается на держатели, непосредственно связанные с весовым устройством.

Весы с действительной ценой деления 0,001 г комплектуются съёмной витриной, предназна-

ченной для ограждения весового устройства от воздушных потоков.

Для установки весов по уровню предназначены индикатор уровня, расположенный на корпусе

весов слева, и регулировочные ножки. Вращением регулировочных ножек пузырек воздуха в индикаторе

уровня должен быть перемещен в центр круга.

На заднюю панель весов, как показано на рисунке 4, выведены гнездо питания «DC IN» и разъемы

интерфейса «RS-232C», ввода/вывода «Data I/O» для подключения принтера EP-80 или EP-60А, разъем

дополнительной клавиатуры «КEY» , разъем «AUX» для вывода сигналов, отличающихся от «RS-232C»

(Описание подключения внешних устройств приведено в разделе 13).

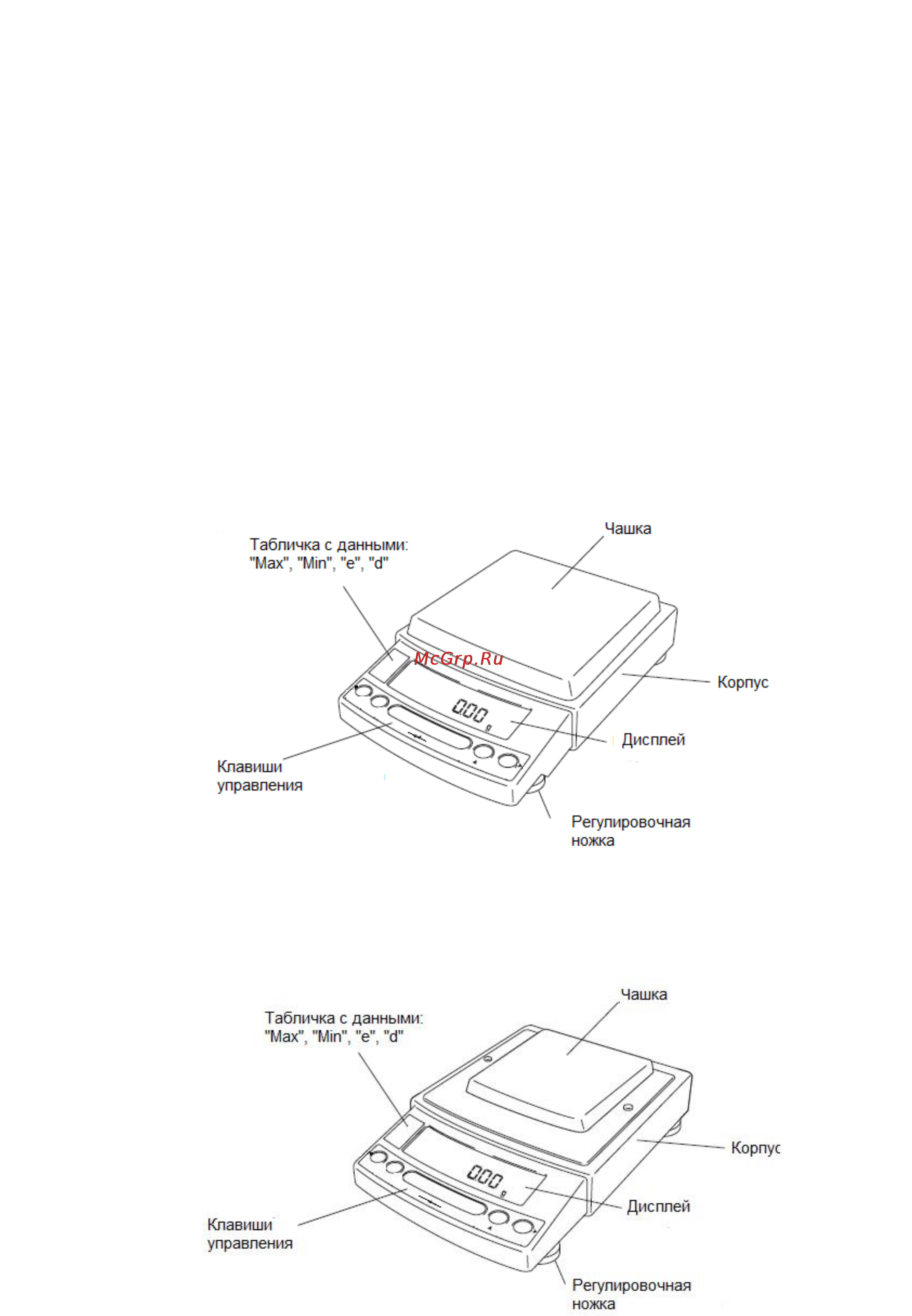

Рисунок 1- Весы ВЛЭ-2202С, ВЛЭ-4202С, ВЛЭ-6202С, ВЛЭ-6202СI, ВЛЭ-8201С

Рисунок 2 - Весы ВЛЭ-822С
