Monitoring Configuration (Настройка мониторинга)
Параметр
Описание
Значение по
умолчанию
5…300
Частота обновления состояния PoE-системы.
5
System Power Status (Состояние системы питания)

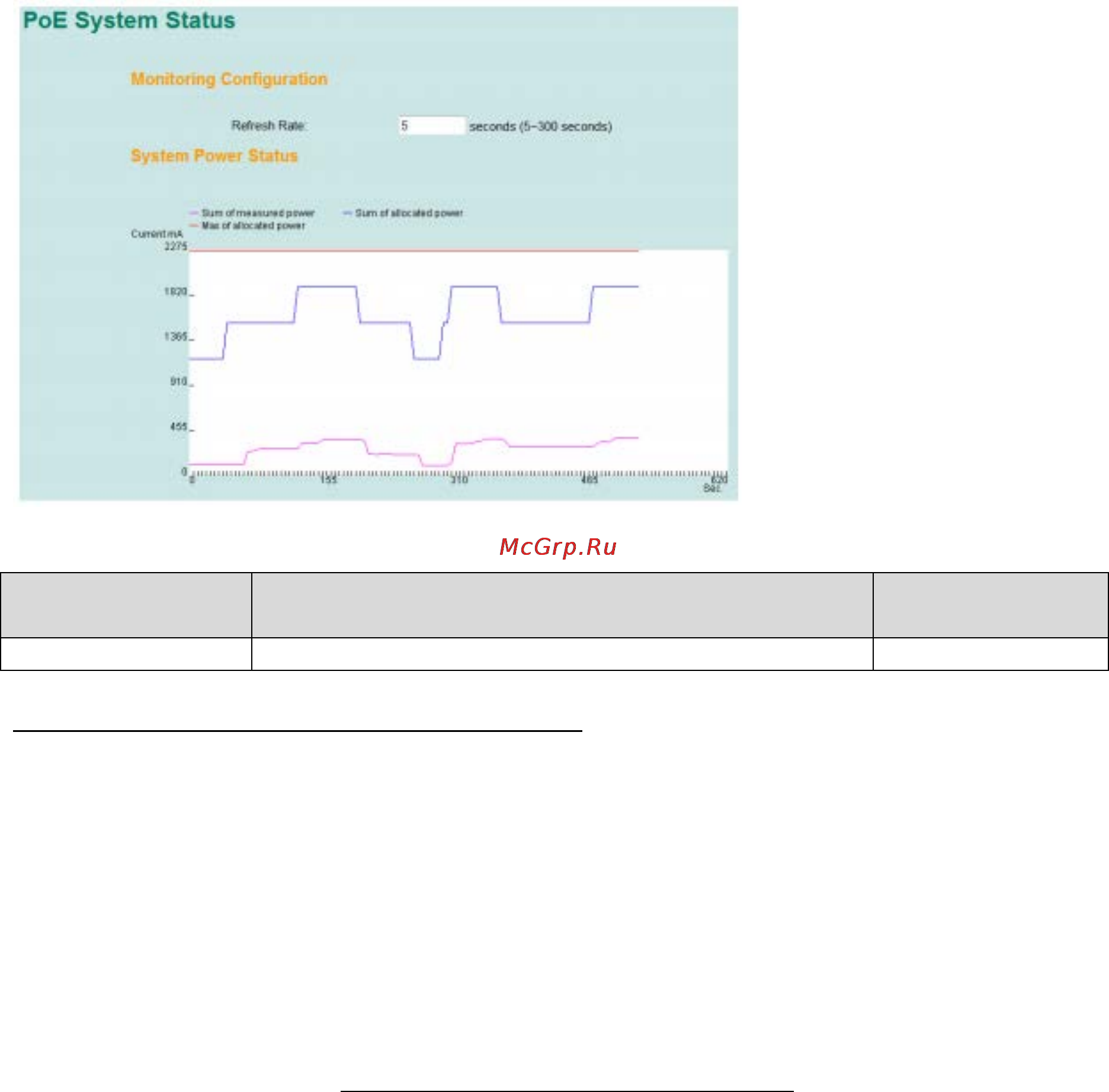

Состояние системы питания отражает график со следующими параметрами: Sum of measured
power (Сумма измеренных мощностей), Sum of allocated power (Сумма выделяемых мощностей)
и Max of allocated power (Максимальная выделяемая мощность).
Sum of measured power (Сумма измеренных мощностей) на графике отражена розовым цветом.
Sum of allocated power (Сумма выделяемых мощностей) на графике отражена синим цветом.
Max of allocated power (Максимальная выделяемая мощность) на графике отражена красным
цветом.
График отражает эти параметры на осях Current (mA) – Ток (мА) и Sec. (second) - Секунда, он
обновляется с частотой обновления состояния портов.
Назначение приорит ет а т раф ика
Функция назначения приоритета сетевым пакетам позволяет обеспечить высокое качество
сервиса (Quality of Service, QoS) сети и повысить надежность доставки данных. Пользователь
может назначать приоритет пакетам таким образом, чтобы наиболее важные данные
доставлялись с наименьшей задержкой. Функция Quality of Service (QoS) задает ряд правил для
контроля трафика. Правила определяют тип трафика и то, как коммутатор должен реагировать на
прохождение через него трафика определенного типа. Коммутатор MOXA распознает как теги IEEE
802.1p/1Q CoS 2-го уровня, так и ToS теги 3-го уровня. Функция QoS повышает производительность
и надежность промышленных сетей.
Концепция приорит езации т раф ика
Назначение приоритета сетевым пакетам позволяет добиться того, чтобы наиболее критичные ко
времени доставки и наиболее важные пакеты доставлялись стабильно и с минимальной
задержкой. Преимущества использования приоритезации трафика:
• Улучшение производительности сети за счет контроля над трафиком и перегрузками сети.
