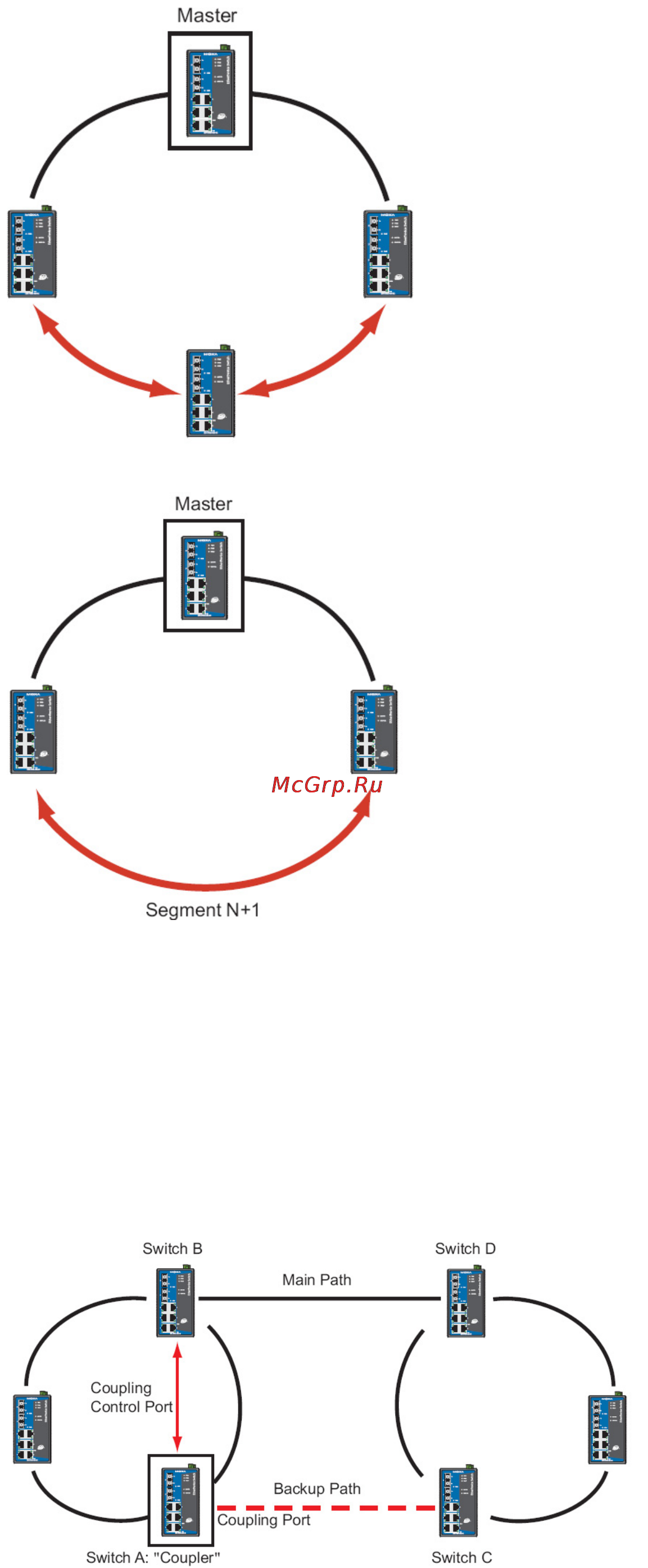

При четном количестве EDS

Если в кольце четное количество устройств EDS (2N

EDS), то резервный сегмент – это один из двух

сегментов, подсоединенный к устройству EDS N+1

(коммутатору, наиболее отдаленному от «мастера сети»).

При нечетном количестве EDS

Если в кольце нечетное количество устройств EDS (2N+1

EDS), то резервный сегмент – это сегмент, соединяющий

устройства EDS N+1 и EDS N+2.

Например

, если N=1 (сеть содержит 3 коммутатора), то

резервная связь будет находиться между коммутаторами

2 и 3.

Для некоторых систем нецелесообразно подключать все устройства к одному БОЛЬШОМУ

резервированному кольцу, поскольку некоторые устройства могут быть расположены в удаленных

местах. Функция Ring Coupling позволяет разделить устройства распределенной системы на

небольшие группы и создать небольшие

резервированные кольца, соединенные друг с другом. На

рисунке ниже изображено, каким образом связывать два кольца Turbo Ring.

Внимание!

При наличии VLAN необходимо назначить Redundant Port, Coupling Port и Coupling Control Port

транк-портами (Trunk Port), поскольку эти порты являются основным каналом передачи пакетов из

различных VLAN различным коммутаторам EDS.
