MOXA EDS-505A508A: руководство пользователя

www.moxa.ru sales@moxa.ru support@moxa.ru

Для настройки Ring Coupling выберите два коммутатора EDS в одном кольце (например,

коммутаторы A и B на приведенном рисунке) и два коммутатора в другом кольце (например,

коммутаторы C и D).

В коммутаторах A и B назначьте порты, которые будут использоваться для объединения колец

(Coupling Port). Далее выберите ответственный за объедиение коммутатор (Coupler) (например,

коммутатор A) и назначьте путь контроля объединения (Coupling Control Port) в этом коммутаторе

и в другом коммутаторе кольца (в устройстве B на приведенном рисунке). Соедините порт Coupling

Control Port коммутатора A с соответствующим портом коммутатора B.

Подсоедините объединяющие порты (Coupling Port) коммутаторов A и B к любым портам

коммутаторов C и D из другого кольца Turbo Ring. Коммутатор, ответственный за объединение

колец (коммутатор А) будет осуществлять мониторинг состояния коммутатора B на случай

необходимости открытия резервного канала связи колец.

Внимание!

Функцию Ring Coupling необходимо активировать только на одном EDS. Функции Redundant Port,

Coupling Port и Coupling Control Port в одном коммутаторе должны быть назначены на разные

порты.

Примечание

Ring Coupling и Ring Master не обязательно устанавливать на одном и том же EDS.

Настройка Turbo Ring

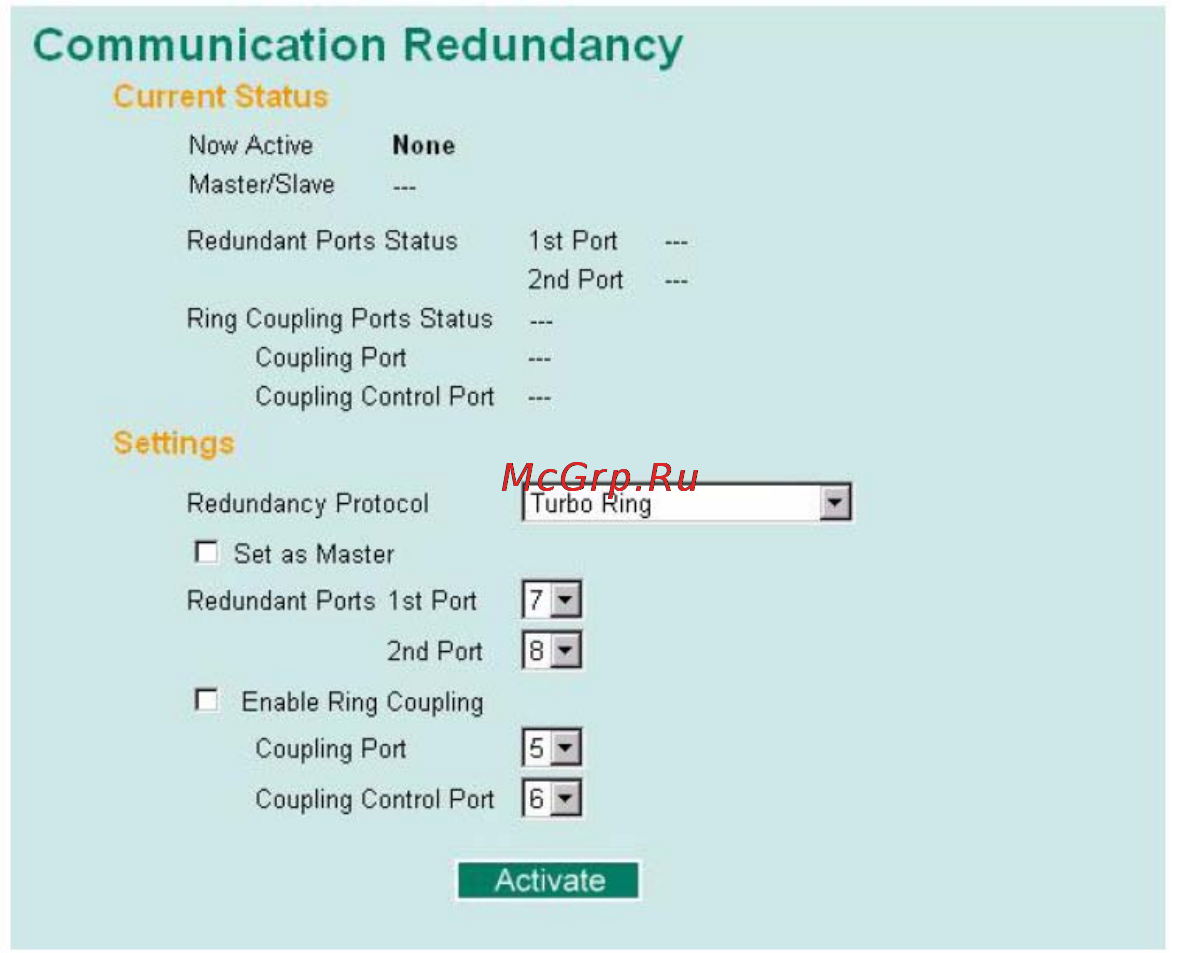

Настройка Turbo Ring проводится в окне Communication Redundancy.

Now Active (Активный протокол)

Это поле показывает, какой коммуникационный протокол резервирования используется в

настоящий момент: Turbo Ring, RSTP или резервирование не используется.

Master/Slave

Это поле появляется только при работе в режиме Turbo Ring. Оно показывает, является ли данное

устройство EDS «мастером» Turbo Ring.

Примечание

Пользователю нет необходимости задавать «мастера» сети. Назначать «мастера» есть смысл

только в том случае, если

необходимо особо выделить резервный сегмент.

Если «мастер» сети не назначен пользователем, то «мастера» Turbo Ring будет определен

автоматически.

Redundant Port Status (Состояние портов резервирования сети)

Это поле показывает текущий статус портов резервирования сети. Состояние “Forwarding”

указывает на нормальную передачу, “Blocked” – на блокировку передачи, если порт является

резервным и “Link Down”, если связи нет.
