Топология сети рассчитывается быстрее, чем с использованием STP

Протокол RSTP обратно совместим с STP, что облегчает процесс построения сети. Например:

• Отсылка по умолчанию 802.1D BPDU при получении пакетов этого формата.

• Протоколы STP (802.1D) и RSTP (802.1w) могут работать на разных портах одного и того

же EDS. Эта особенность особенно важна в случае, если EDS работает в сетях с более

старым

оборудованием.

Технологии RSTP и STP дают практически одинаковую функциональность. Чтобы посмотреть

различия между протоколами, обратитесь к разделу Различия между RSTP и STP этой главы.

Примечание

Протокол STP – часть стандарта IEEE 802.1D редакции 1998 года, разработанного применительно

к Ethernet-мостам. Ниже, в объяснении стандарта, вместо термина коммутатор используется

термин мост.

Что такое STP?

STP (802.1D) – это протокол, который позволяет строить сети

на основе мостов, в которых

существует несколько параллельных путей для прохождения трафика. STP обеспечивает:

• определение и деактивацию наименее эффективных путей (т.е. путей с низкой пропускной

способностью);

• активацию менее эффективных путей в случае сбоя более эффективных линий.

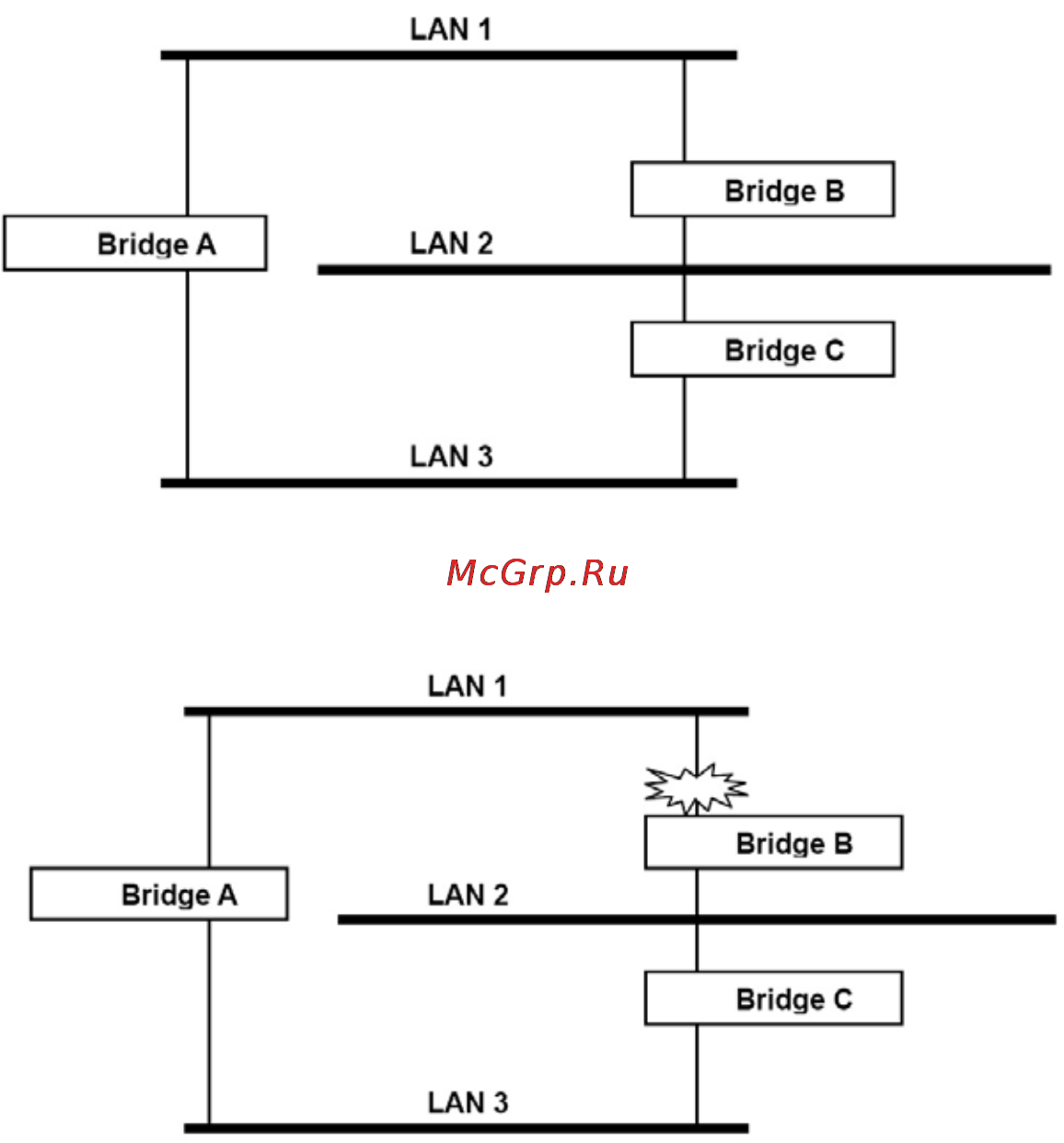

На рисунке ниже показана сеть, состоящая из трех сетей LAN, разделенных тремя мостами.

Каждый

сегмент имеет, по крайней мере, два пути для связи с другим сегментом. Поскольку такая

архитектура может вызвать закольцовывание данных, то без активации STP произойдет

перегрузка сети.

Если механизм STP активирован, он обнаружит параллельные пути и заблокирует один из них от

передачи трафика. В примере показано, как STP определил, что трафик из LAN 2 в LAN1 должен

проходить через мост C и A, поскольку у этого пути большая пропускная способность, а значит, он

более эффективный.
