MOXA EDS-505A508A: руководство пользователя

www.moxa.ru sales@moxa.ru support@moxa.ru

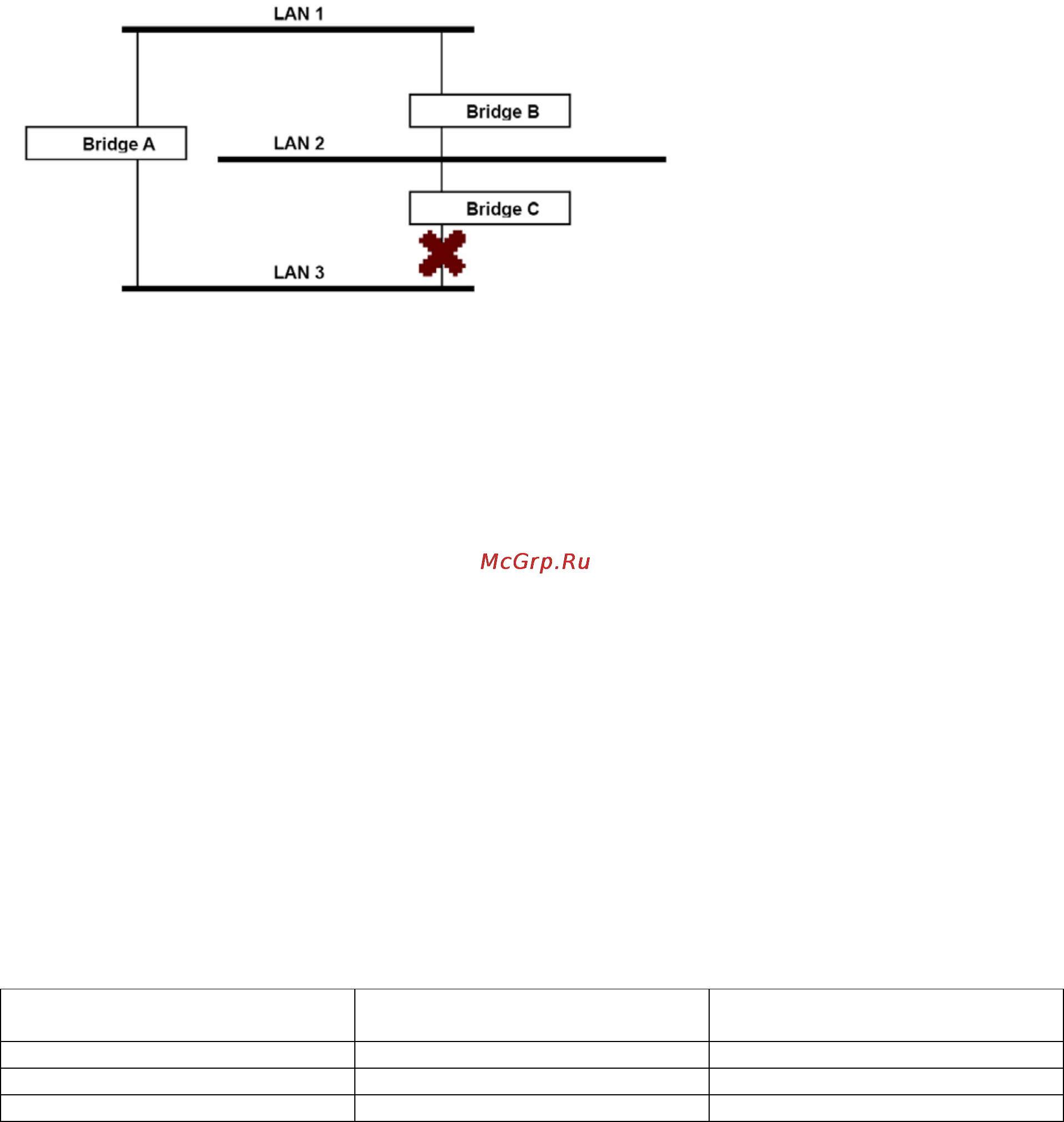

Что произойдет при сбое линии? Как показано на рисунке, механизм STP произведет

автоматическое переконфигурирование сети, так чтобы трафик из LAN2 проходил через мост B.

Протокол STP определит, какой путь между каждым сегментом является наиболее эффективным,

и назначит корневой мост. После того, как были определены наиболее эффективные пути, другие

пути будут заблокированы. На трех рисунках выше STP определелил, что путь через мост C

наиболее эффективен, и заблокировал путь через мост B. После сбоя моста C STP пересмотрел

ситуацию и открыл путь

через мост B.

Как работает протокол STP

Протокол STP при активации выбирает наиболее подходящий путь для прохождения трафика.

Каким образом это происходит, описано ниже.

Требования к работе с STP

Перед началом работы с STP убедитесь, что система удовлетворяет следующим требованиям:

• Коммуникации между мостами. Эти коммуникации осуществляются с использованием

протокола BPDU (Bridge Protocol Data Units), который передает пакеты с известным

широковещательным адресом.

• Каждый мост должен иметь «идентификатор моста» (Bridge Identifier), по которому

определяется, какой мост работает как корневой (Root Bridge). Мосты с более низким

значением идентификатора чаще всего назначаются корневыми мостами. «Идентификатор

моста» вычисляется по MAC-адресу моста и приоритету, назначенному для моста.

Приоритет EDS по умолчанию – 32768.

• Каждый порт имеет параметр «стоимость», который обозначает

эффективность линии.

Эффективность определяется по пропускной способности линии, а наименее

эффективным связям назначается большая «стоимость». «Стоимость» портов EDS по

умолчанию показана в таблице ниже.

Скорость порта «Стоимость» линии 802.1D,

1998 Edition

«Стоимость» линии 802.1w-

2001

10 Мбит/сек. 100 2 000 000

100 Мбит/сек. 19 200 000

1000 бит/сек. 4 20 000

Вычисления параметров STP

Первый шаг работы механизма STP – это проведение необходимых вычислений. В ходе этой

стадии каждый мост в сети передает BPDU. Определяются следующие параметры:

• Какой мост должен быть корневым мостом. Корневой мост – это центральная точка

конфигурирования сети.

• «Стоимость» пути к корневому мосту. Это «стоимость» линии, идущей от каждого моста к

корневому мосту.

• «Корневой порт» каждого моста. «Корневой порт» - это порт моста, который соединяет его

с корневым мостом через самую эффективную линию. Другими словами, это порт,

подсоединенный к корневому мосту через линию наименьшей «стоимости» пути к

корневому мосту. У самого корневого моста нет «корневого порта».

• Назначенный мост для каждого сегмента

LAN. Назначенный мост – это мост с наименьшей

«стоимостью» пути к корневому мосту из данного сегмента. Если у нескольких мостов

одинаковая «стоимость» пути к корневому мосту, назначенным мостом становится мост с

наименьшим «идентификатором моста». Трафик, передаваемый в сторону корневого
