моста, будет проходить через назначенный мост. Порт этого моста, который подсоединен к

данному сегменту, обозначается как «назначенный порт».

Конфигурирование STP

После того как все мосты сети определили корневой мост, а также были установлены все другие

параметры, каждый мост настраивается на передачу трафика только между его «корневым

портом» и «назначенными портами» соответствубщих

сегментов сети. Все другие порты

блокируются, что означает, что они не смогут передавать или получать трафик.

Реконфигурирование STP

После установления сетевой топологии каждый мост получает сообщения Hello BDPU,

передаваемые корневым мостом через регулярные интервалы времени. Если мост не получает

эти сообщения через определенный промежуток времени (Max Age Time), мост делает вывод, что

произошел сбой корневого моста

или соединения между данным мостом и корневым, и начинает

реконфигурировать сеть. Если настроена функция посылки сообщения SNMP Trap при изменении

топологии сети, то первый мост, обнаруживающий изменения, отсылает SNMP Trap.

Отличия RSTP и STP

RSTP похож на STP, но включает дополнительную информацию в BPDU, которая позволяет

каждому мосту подтвердить начало своих действий по предотвращению закольцовывания сети,

когда он принимает

решение активировать линию связи с соседним устройством. Соседние

устройства, соединенные через линию «точка-точка», смогут активировать связь, не дожидаясь,

когда у всех других мостов сети будет достаточно времени, чтобы отреагировать на это

изменение. Таким образом, главное преимущество RSTP в том, что автоматическое

конфигурирование и восстановление линии здесь происходят быстрее, чем при

работе с STP.

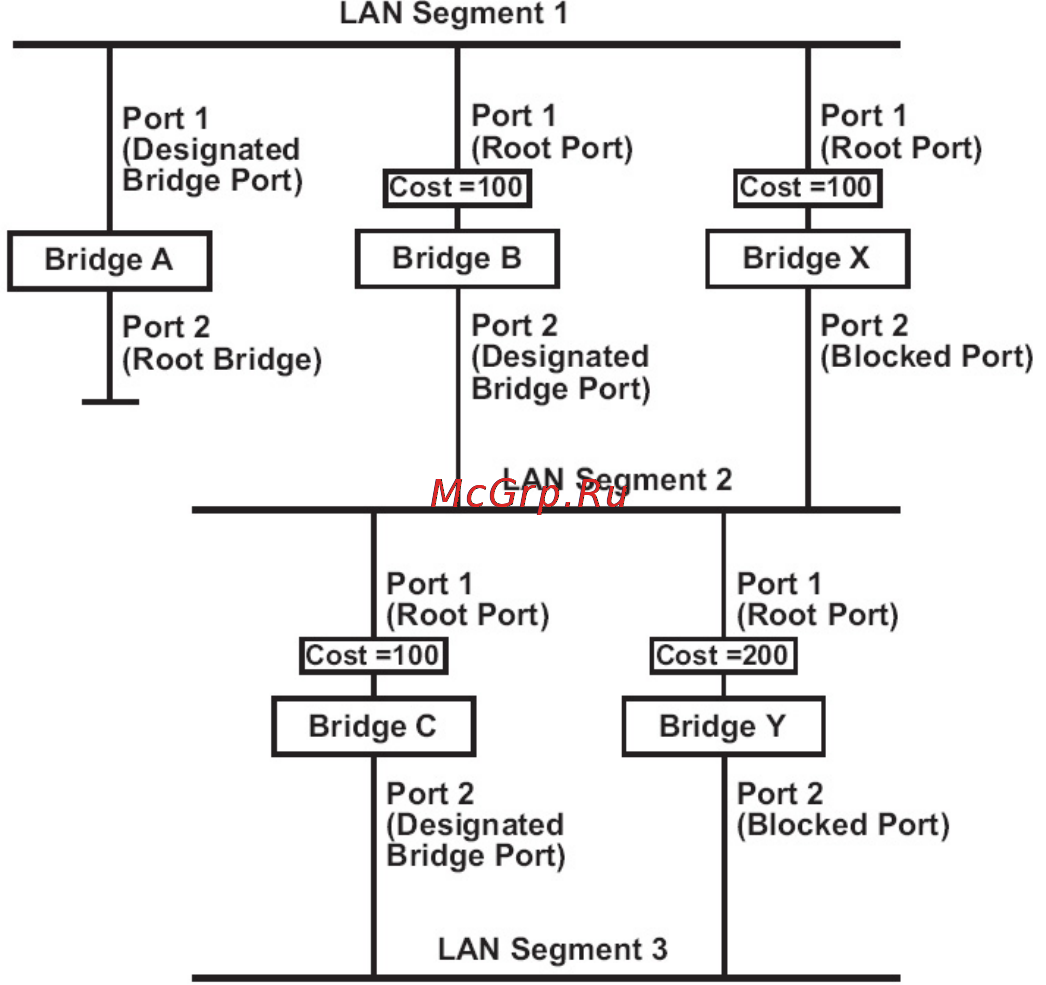

Пример работы STP

На рисунке ниже изображена локальна сеть с тремя сегментами, где два соседних сегмента

используют две возможные линии связи друг с другом. Показаны различные параметры STP:

«стоимость», «корневой порт», «назначенный порт», заблокированный порт.

• Мост А выбран корневым мостом, поскольку было определено, что у него наименьший

«идентификатор моста» в сети.

• Поскольку мост А является корневым мостом, он также является «назначенным мостом»

для сегмента 1. Порт 1 моста А выбран «назначенным портом» для сегмента 1.

• Порты 1 мостов B, C, X, Y являются «корневыми портами», поскольку они ближе всего

корневому мосту, и поэтому путь по ним наиболее эффективный.

• Мосты B и X предлагают сегменту 2 одинаковую «стоимость» пути к корневому мосту. Тем

не менее «назначенным мостом» для этого сегмента был выбран мост B, поскольку у него

более низкий «идентификатор моста». Порт 2 моста B выбран «назначенным портом» для

сегмента 2.
