• Мост C является «назначенным мостом» для сегмента 3, поскольку у него наименьшая

«стоимость» пути к корневому мосту для сегмента 3:

¾ «Стоимость» пути через мосты C и B – 200 (от C к B =100, от B к A=100)

¾ «Стоимость» пути через мосты Y и B – 300 (от Y к B =200, от B к A=100)

• «Назначенный порт» для сегмента 3 – это порт 2 моста C.

Использование STP в сети с

несколькими VLAN

При расчете STP параметров стандарт IEEE Std 802.1D, 1998 Edition не принимает во внимание

наличие виртуальных сетей VLAN. Вычисления STP делаются только на основе физических

соединений. В результате подсеть VLAN может оказаться разделена на несколько изолированных

секций. Убедитесь, что конфигурация Ваших сетей VLAN учитывает использование топологии STP

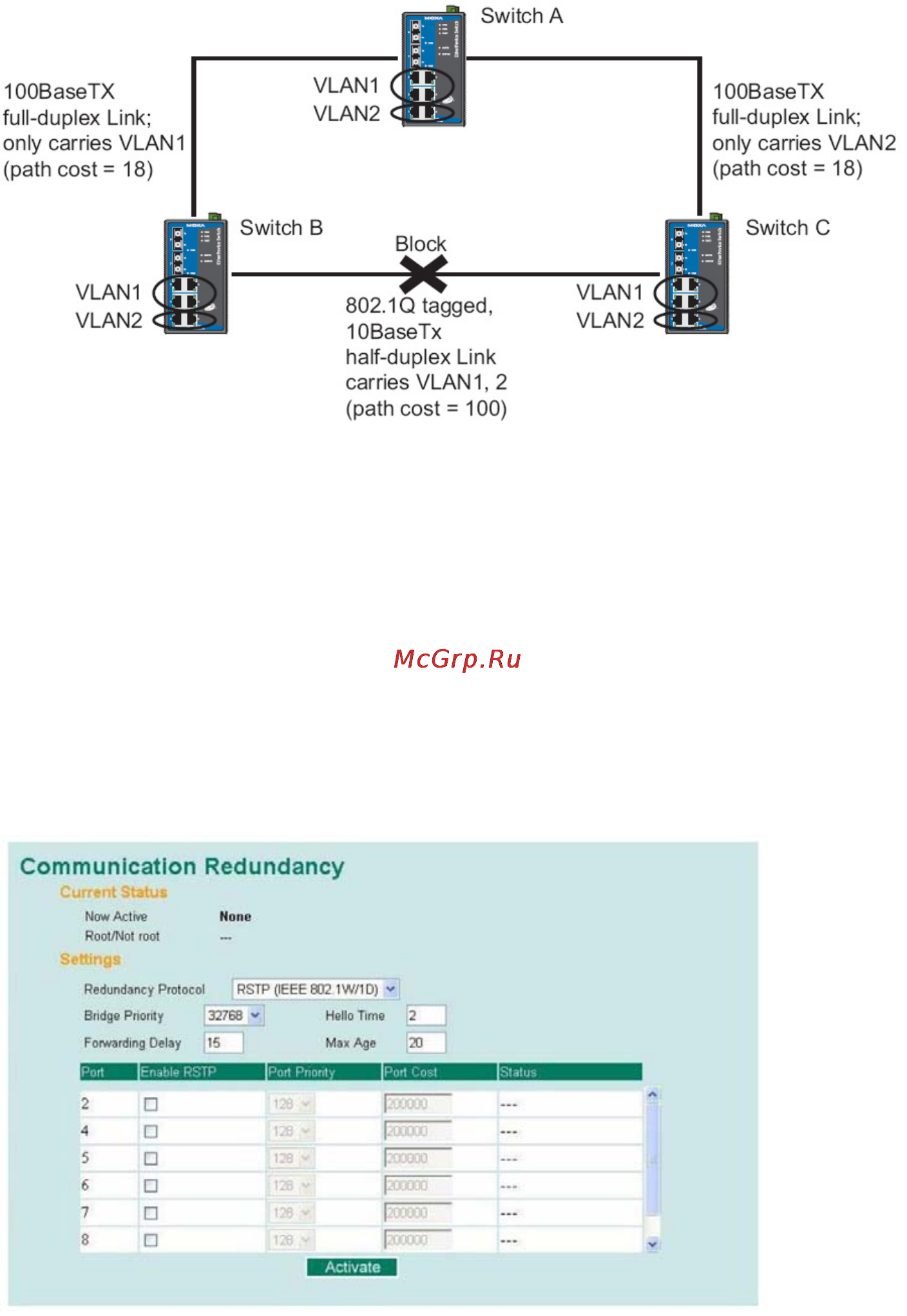

или альтернативные топологии резервирования соединений. Ниже на рисунке показан пример

сети, состоящей из двух

виртуальных сетей – VLAN 1 и 2. Они объединены через линию 802.1Q

между коммутатором B и C. По умолчанию эта линия имеет «стоимость» порта 100 и

автоматически блокируется, поскольку коммуникации между другими мостами имеют «стоимость»

порта 36 (18 + 18). Это означает, что две виртуальные сети теперь разделены – VLAN 1 на узлах A

и B не может соединится с VLAN 1 на узле C, а VLAN 2 на узлах A и С

не может соединится с

VLAN 2 на узле B.

Чтобы избежать этого разделения, все соединения между коммутаторами должны быть сделаны

членами всех возможных виртуальных сетей 802.1Q VLAN. Это позволит гарантировать

возможность связи в любое время. К примеру, для обеспечения стабильной связи все соединения

между мостами A и B и между A и C должны работать по протоколу 802.1Q и пропускать данные

сетей VLAN1 и 2.

Более подробную информацию

смотрите в разделе «Конфигурирование VLAN».

Конфигурирование STP/RSTP

На илюстрации представлены параметры протокола Spanning Tree, которые доступны для

настройки. Ниже дано более подробное объяснение параметров.
