- 4 -

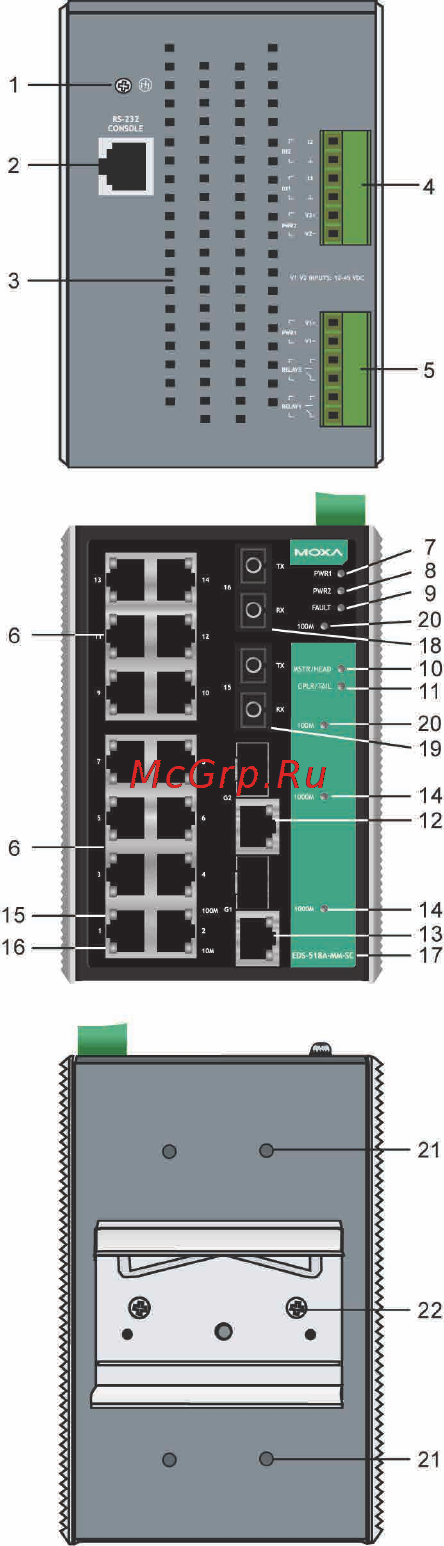

Panel Views of EDS-518A (SC/ST Type)
NOTE:
The appearance of EDS
-518A-SS-
SC
is identical
to EDS-518A-MM-SC.
The appearance of
EDS
-518A-MM-ST is identical to
EDS
-518A-MM-SC.
1. Grounding screw
2. Console port
3. Heat dissipation orifices
4. 6-pin terminal block for DI 1, DI
2, and PWR 2
5. 6-pin terminal block for PWR1
Relay 1, and Relay 2
6. 10/100BaseT(X), ports 1 to 14
7. PWR 1: LED for power input 1
8. PWR 2: LED for power input 2
9. Fault LED
10.
MSTR/HEAD LED
11.
CPLR/TAIL LED
12.
10/100/1000BaseT(X) Port G2
13.
10/100/1000BaseT(X) Port G1
14.
1000 Mbps LEDs
15.
TP port’s 100 Mbps LED
16.
TP port’s 10 Mbps LED
17.
Model Name
18.
100BaseFX Port 16
19.
100BaseFX Port 15
20.
100BaseFX LEDs
21.
Screw hole for Wall Mounting
Kit
22.
DIN-Rail Kit
