24 РУ
Master Page: Left

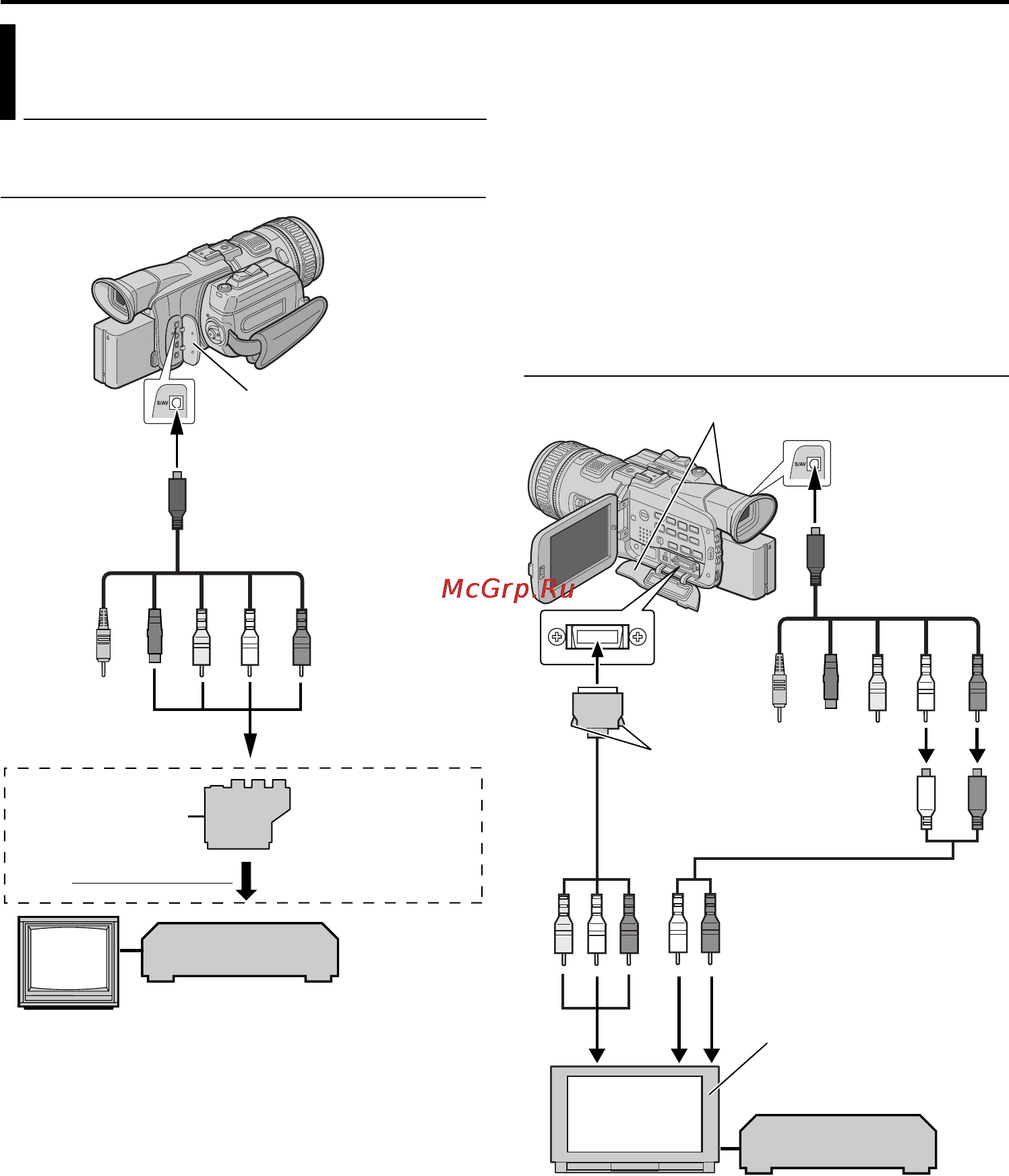

Чтобы подсоединить обычный ТВ или
ВКМ
* Если Ваш ВКМ имеет гнездо SCART,
используйте прилагаемый переходник
кабеля.
** Подсоедините, когда Ваш ТВ/ВКМ имеет
входные гнезда S-VIDEO IN и A/V. В этом
случае нет необходимости подсоединять
желтый видео кабель.
*** Не требуется для просмотра только стоп-
кадров.
**** При подсоединении кабеля откройте
крышку.
ПРИМЕЧАНИЕ:
Установите переключатель выбора видео
выхода на переходнике кабеля в нужное
положение:
Y/C: Когда подсоединяете к ТВ или к ВКМ,
который может принимать сигналы Y/C и
использует кабель S-Video.
CVBS: Когда подсоединяете к ТВ или к ВКМ,
который не может принимать сигналы Y/C и
использует кабель аудио/видео.
Чтобы подсоединить к ТВ или ВКМ,
оборудованным разъемами
компонентного видео
* Не требуется для просмотра только стоп-
кадров.
** При подсоединении кабеля откройте
крышку.
Подсоединение к ТВ или к
ВКМ
1234 5
ТВ
ВКМ
Крышки гнезд****
A Не требуется для подсоединения.
B Черный к S-VIDEO IN**
C Желтый к VIDEO IN
D Белый к AUDIO L IN***
E Красный к AUDIO R IN***
S/AV/Монтажный кабель
(прилагается)
К S/AV
К ТВ или к ВКМ
Переключатель
видео выхода
“Y/C”/“CVBS”
Переходник
кабеля*
123
23
456
Широкоэкранный
ТВ
ВКМ
Крышка гнезд**
A К разъемам компонентного видео
B Белый к AUDIO L IN*
C Красный к AUDIO R IN*
D Не требуется для подсоединения.
E Не требуется для подсоединения.
F Не требуется для подсоединения.
S/AV/
Монтажный
кабель
(прилагается)
К S/AV
К Y/PB/PR
Кабель компонентного видео
(прилагается)
Нажмите, чтобы
подсоединить или
отсоединить
Аудио кабель-удлинитель
(прилагается)
ВИДЕОВОСПРОИЗВЕДЕНИЕ (прод.)
GR-PD1PAL.book Page 24 Thursday, September 25, 2003 10:23 AM
