Hotpoint-Ariston FH 1039 XA/HA [3/13] Монтаж

! Важно сохранить данное руководство для его

последующих консультаций. В случае продажи,

передачи изделия или при переезде на новое

место жительства необходимо проверить, чтобы

руководство оставалось вместе с изделием, для

того чтобы его новый владелец мог ознакомиться

с правилами эксплуатации и с соответствующими

предупреждениями.

! Внимательно прочитайте инструкции: в них

содержатся важные сведения об установке,

эксплуатации и безопасности изделия.

Расположение

! Не разрешайте детям играть с упаковочными

материалами. Упаковка должна быть уничтожена в

соответствии с правилами раздельного сбора

мусора (см. Предосторожности и рекомендации).

! Установка изделия производится в соответствии с

данными инструкциями квалифицированными

специалистами. Неправильный монтаж изделия

может стать причиной повреждения имущества и

причинить ущерб людям и домашним животным.

Встроенный монтаж

Для обеспечения исправного функционирования

изделия кухонный элемент должен иметь

соответствующие характеристики:

• панели кухонных элементов, прилегающих к

духовому шкафу, должны быть выполнены из

термостойкого материала;

• клей кухонных элементов элементов,

шпонированных деревом, должен быть

устойчивым к температуре 100°C.

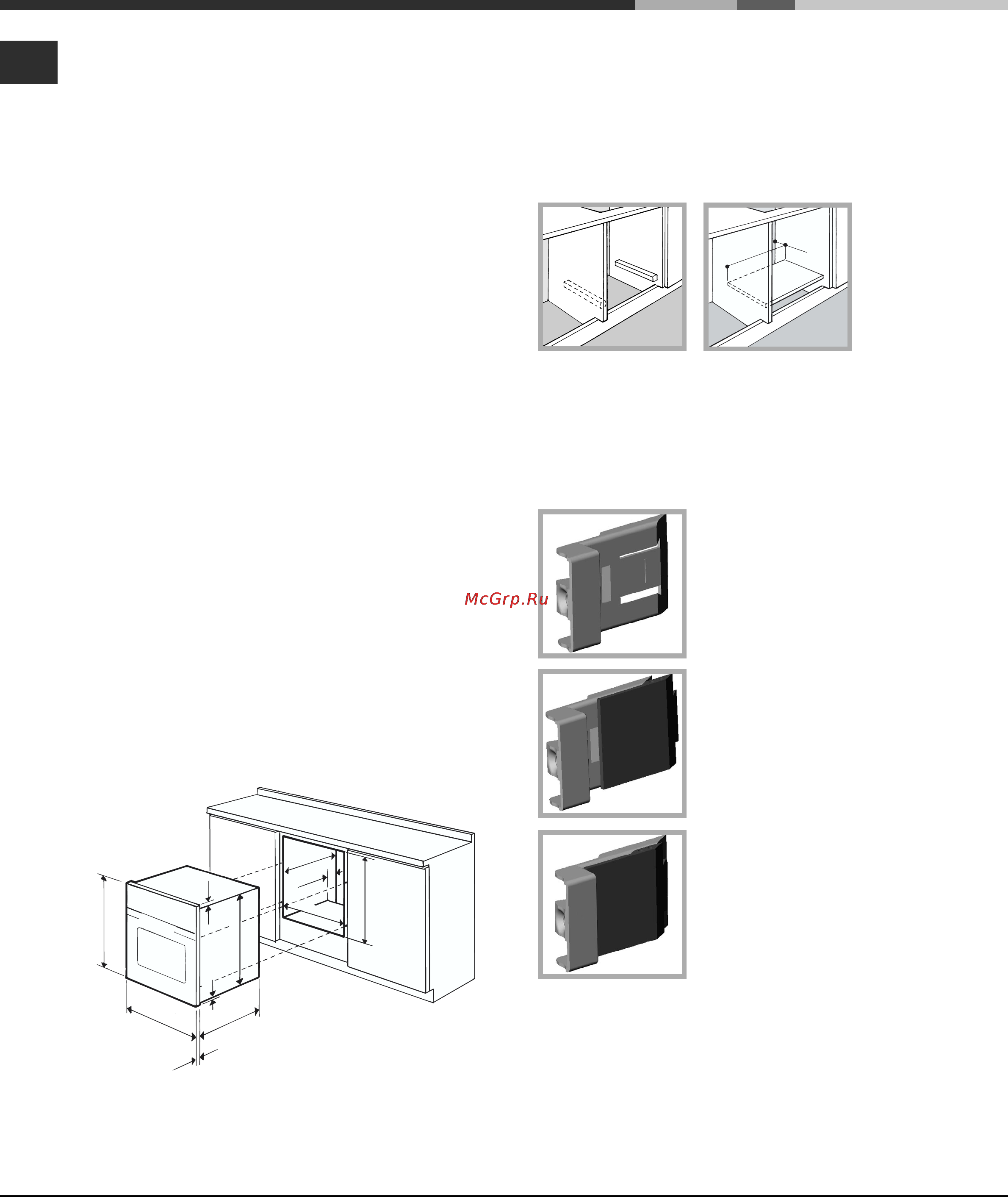

• для встраивания духового шкафа под кухонным

топом (см. схему) или в пенал ниша кухонного

элемента должна иметь следующие размеры:

! После встраивания изделия в кухонный элемент

должна быть исключена возможность касания к

электрическими частями. Расход электроэнергии,

указанный на паспортной табличке изделия, был

замерян для данного типа монтажа.

Вентиляция

Для обеспечения надлежащей вентиляции

необходимо снять заднюю панель ниши кухонного

элемента. Рекомендуется установить духовой

шкаф на два деревянных бруска или на сплошное

основание с отверстием диаметром не менее 45 х

560 мм (см. схемы).

Центровка и крепление

4 крепежных элемента с боков духового шкафа

должны быть отрегулированы в соответствии с 4

отверстиями в раме в зависимости от толщины

боковой панели кухонного элемента:

толщина 20 мм: полностью

удалите съемную часть

крепежного элемента (см.

схему);

толщина 18 мм: используйте

первый паз, согласно уже

готовой конфигурации

производителя (см. схему);

толщина 16 мм: используйте

второй паз (см. схему).

Для крепления изделия к кухонному элементу:

откройте дверцу духового шкафа и завинтите 4

шурупа для деревянных панелей в 4 отверстия в

периметральной раме.

! Все защитные элементы должны быть

закреплены таким образом, чтобы их можно было

снять только при помощи специального

инструмента.

560 mm.

595 mm.

595 mm

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

547 m

. m

in.

Монтаж
