3 ОБОЗНАЧЕНИЯ И ФУНКЦИИ

3.1 ОБЩИЙ ОБЗОР

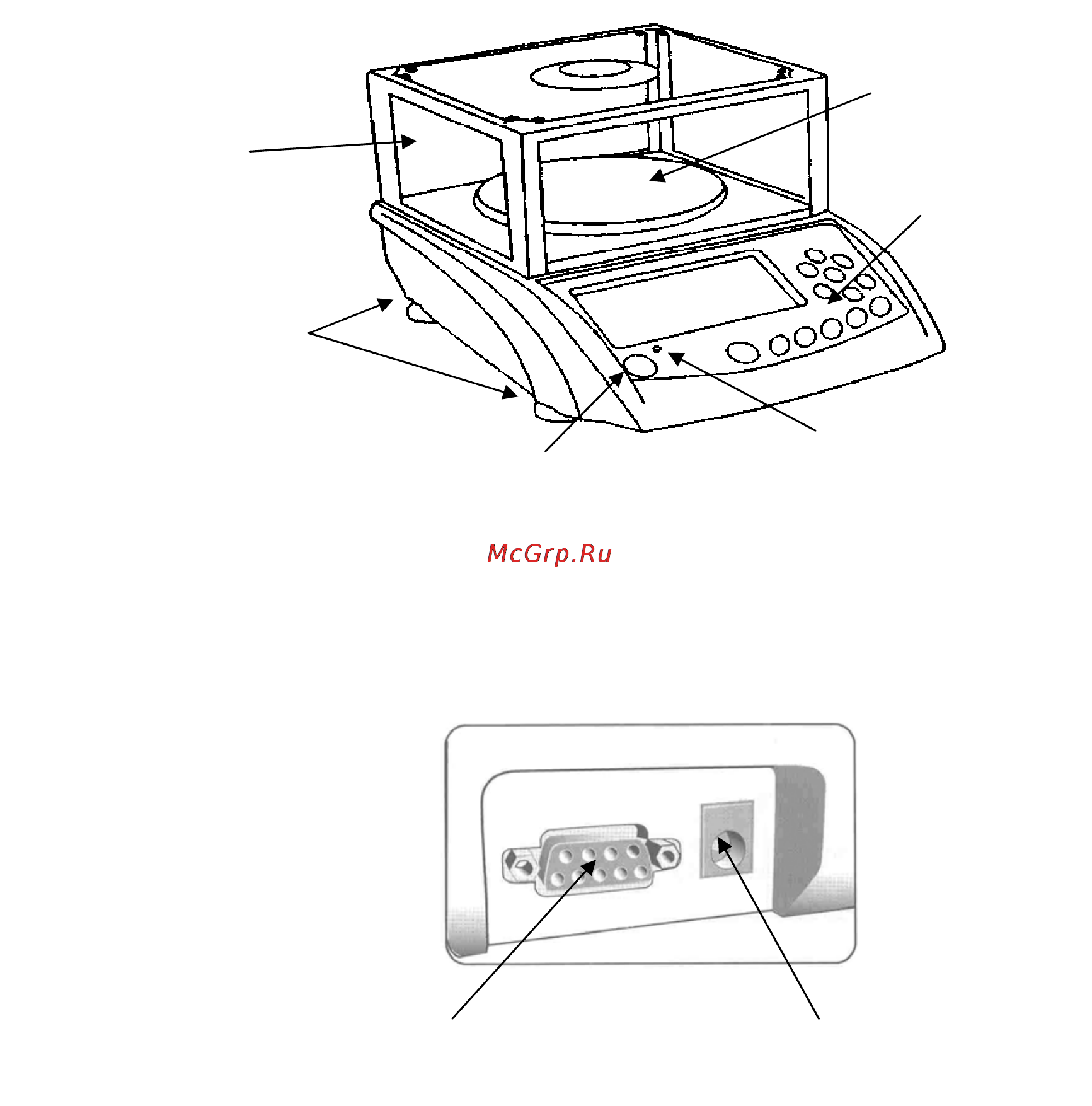

Рисунок 3.1 - Общий вид весов

3.1.1 ВИД РАЗЪЕМОВ СЕТЕВОГО АДАПТЕРА И ИНТЕРФЕЙСА

Рисунок 3.2 - Вид разъемов для подключения адаптера питания и интерфейсного провода

3.2 ДИСПЛЕЙ

Дисплей служит для отображения массы, полученной по результатам взвешивания, а также

для индикации состояния весов, используемых единиц измерения массы, уровня заряда батарей.

Кроме того, при работе в режиме настроек, на дисплее высвечивается текущее состояние и под-

сказки по использованию клавиш. Вид всех элементов дисплея, которые могут высвечиваться,

приведен на рисунке 3.3, а их описание – в таблице 3.1.

Платформа

Индикатор за-

яда бата

еи

Индикатор уровня

Клавиатура

Регулировочные винты

Разъем интер-

ейса RS-232

Разъем адаптера

Защитный колпак
