Günter & Hauer

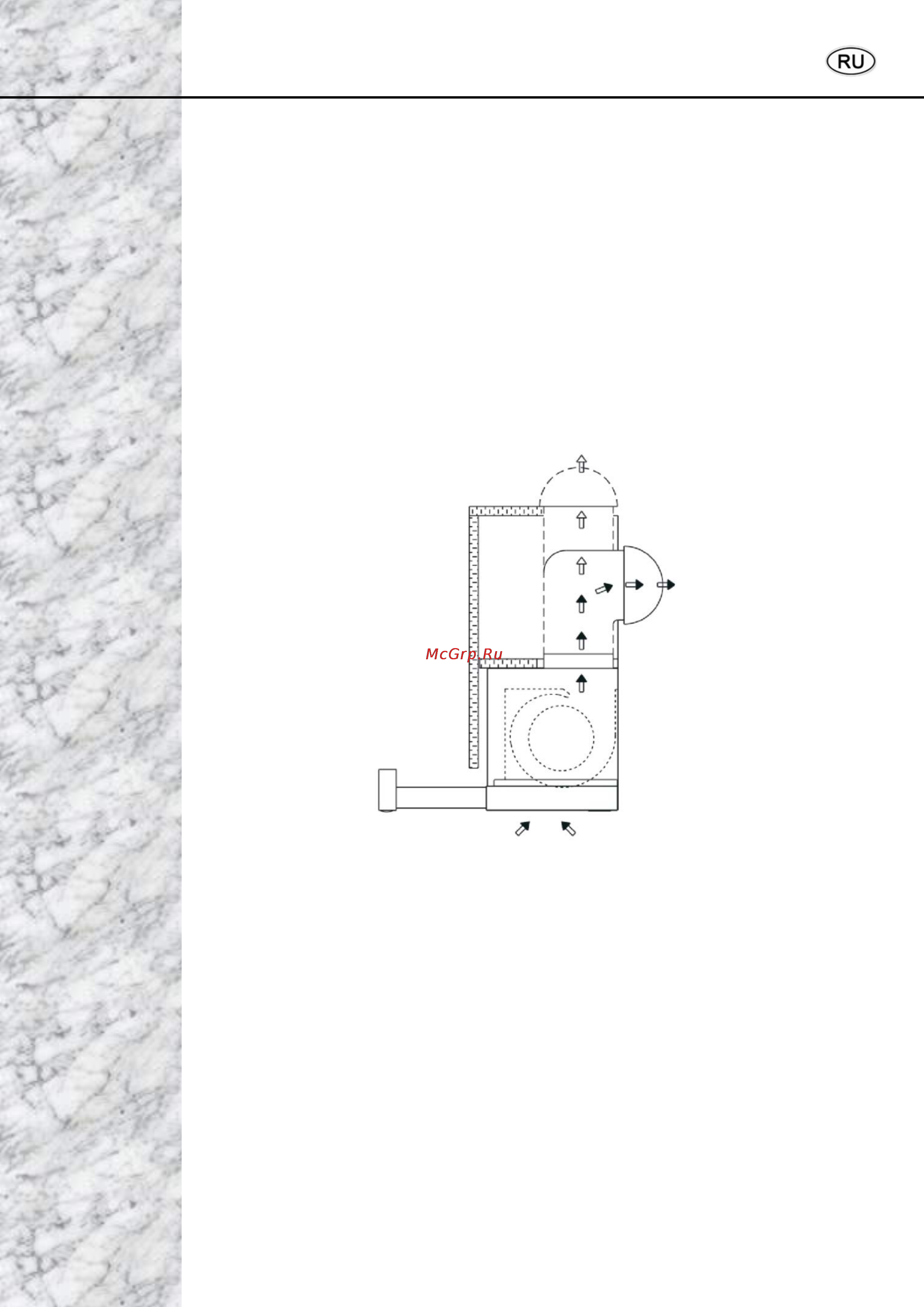

РЕЖИМ ОТВОДА

Перед установкой вытяжки выпускной канал для отвода воздуха наружу

должен быть установлен. Используйте выпускной канал: минимальной

необходимой длины; с минимально возможными изгибами (максимальный

угол изгиба: 90°); из сертифицированного материала (в соответствии с

местными правилами, правилами пожарной безопасности и строительства)

и материала как можно более гладкого внутри. Также целесообразно

избежать любых резких изменений в поперечном сечении канала

(рекомендуется диаметр: 150 мм).

Отверстие для выхода воздуха должно быть в потолке, в вертикальной

линии с вытяжкой. Имейте в виду, что вытяжка может удалить воздух

только через верхний выход воздуха.

Монтаж под навесной шкаф (смотри схему на следующей странице):

1. Перед установкой вытяжки в настенный блок кухни, просверлите круглое

отверстие минимум 160 мм в навесном шкафу, под который будет

закреплена вытяжка.

2. В любом случае, проверьте положение розетки и рассмотрите, где будет

проходить кабель питания, так как дыра в шкафу, должна быть сделана с

учетом этих аспектов.

3. Сделайте 4 отверстия в верхнем шкафу, соблюдая указанные на

рисунках расстояния. Прижмите вытяжку к нижней поверхности шкафа, и с

середины шкафы вкрутите 4 шурупа через сделанные отверстия.

4. Выполните электрические соединения. Установка завершена.

MODEL:

AGNA 600 GL
