КРЕПЛЕНИЕ ВЫТЯЖКИ К ПОДВЕСНОМУ ШКАФЧИКУ

При креплении вытяжки к подвесному шкафчику выполняемые операции

зависят от того, в каком режиме будет работать вытяжка.

MODEL:

Если вытяжка будет работать в режиме отвода воздуха в вентиляционную

шахту, то операции по монтажу производятся в следующей

последовательности:

ALMA 60

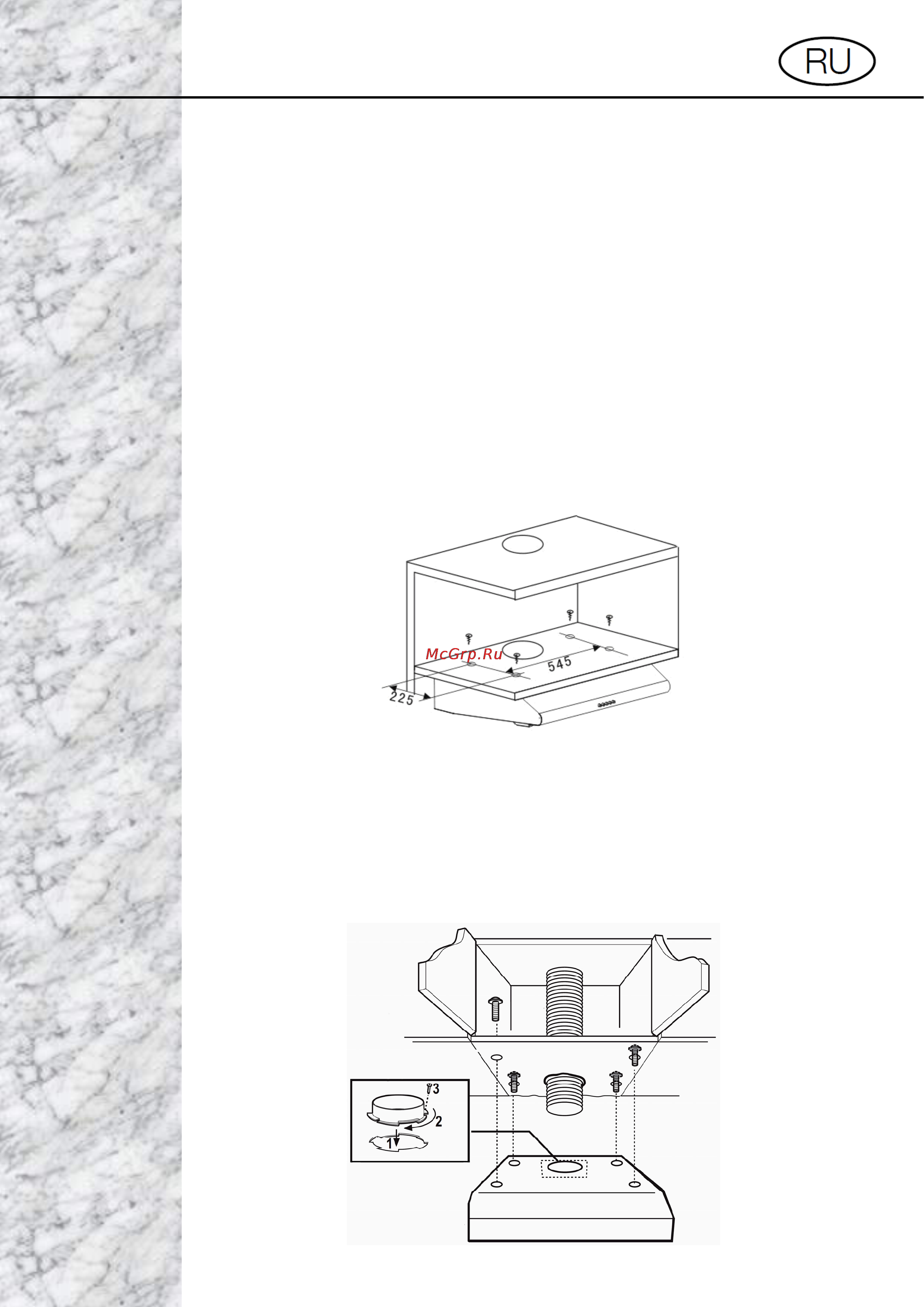

1. Наметьте снизу на подвесном шкафчике места для сверления отверстий

под крепежные винты и под гибкий воздуховод. Сделайте необходимые

отверстия.

2. Установите переходной фланец.

3. Один конец гибкого воздуховода диаметром 120мм (в комплект не

входит) оденьте на переходной фланец с антивозвратным клапаном,

предварительно промазав место стыковки герметиком, и закрепите его с

помощью хомута (приобретается отдельно).

4. Прикрепите вытяжку входящими в комплект крепежа четырьмя

саморезами к подвесному шкафчику, предварительно пропуст

ив через него

гибкий воздуховод. Для уменьшения вибрации и шума желательно между

вытяжкой и шкафчиком проложить изоляционный материал.

5. Второй конец гибкого воздуховода соедините с вентиляционным

отверстием в стене. Чем короче и прямее без изгибов гибкий воздуховод,

тем выше производительность и меньше шум и вибрация у вытяжки. Если

вытяжка будет работать в режиме рециркуляции, то разметку для отверстия

под гибкий воздуховод делать не следует. Установите на вытяжку угольный

фильтр, закройте вертикальное и горизонтальное выходное отверстие

(если они не закрыты) и установите переключатель направления отвода

воздуха в требуемое положение. Наметьте точки под крепежные винты,

просверлите отверстия и закрепите вытяжку на шкафчике.
