Gunter & Hauer AMALIA 60 BS [12/18] Gunter manual page 11

Günter & Hauer

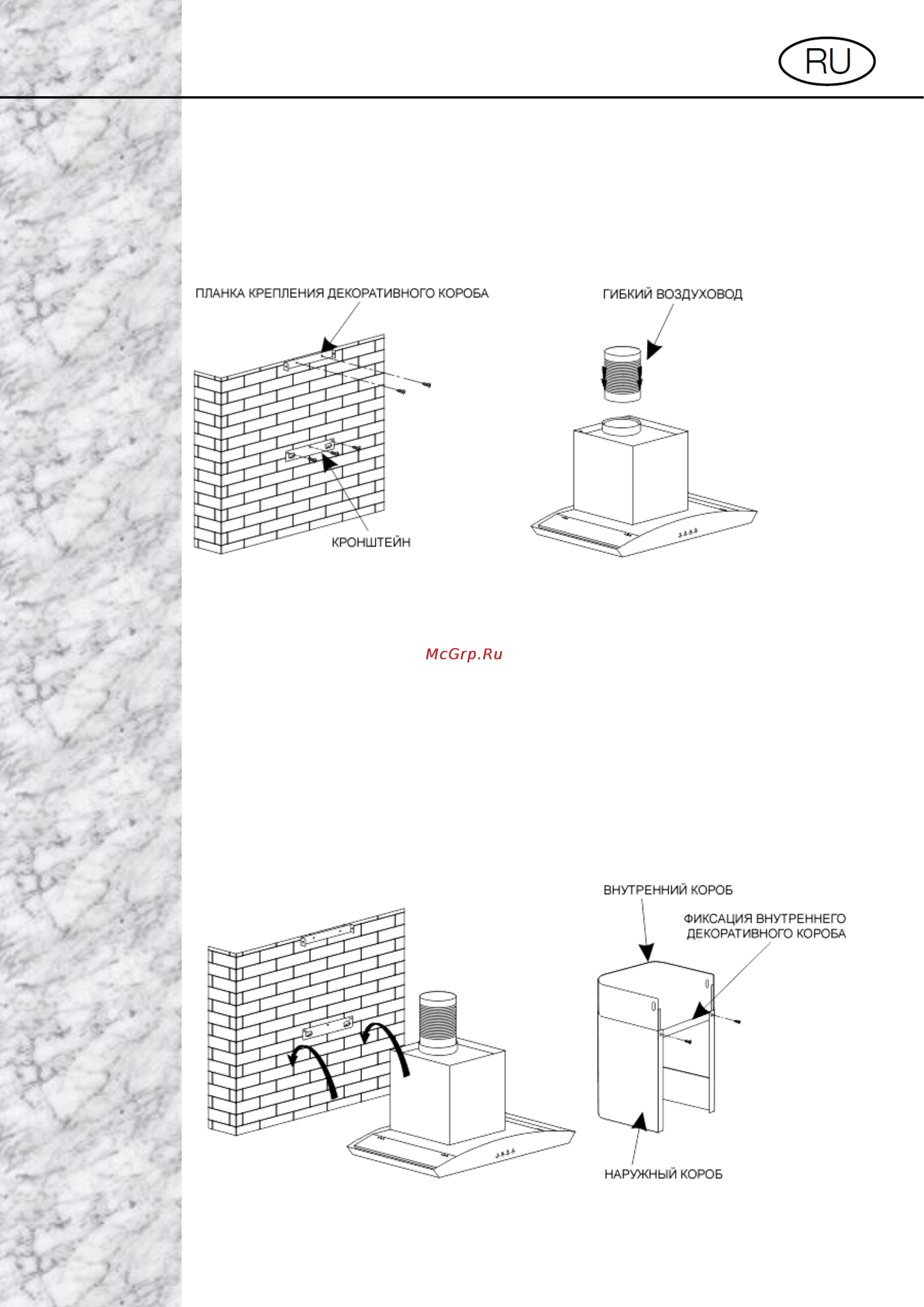

Карандашом, начертите на стене до потолка линию, соответствующую

осевой линии устанавливаемой вытяжки: это облегчит операции по

установке.

MODEL:

За

крепите опорный кронштейн на высоте от 550-750мм над используемой

ами варочной поверхностью (в зависимости от ее типа) и планку для

крепления декоративного короба.

AFRA 60

AMALIA 60

AMALI

A 60BS

AURELIA 90

AGNETA 90

Оденьте один конец гибкого воздуховода (в комплект поставки не входит)

на переходной фланец. Место стыковки переходного фланца с

воздуховодом промажьте герметиком, а сам воздуховод закрепите на

переходном фланце с помощью хомута (в комплект поставки не входит).

Второй конец гибкого воздуховода соедините с вентиляционным

отверстием.

Избегайте лишних изгибов воздуховода. Чем короче и прямее (без лишних

изгибов) воздуховод, тем выше производительность и меньше шум и

вибрация у вытяжки.

Подвесьте вытяжку на кронштейн, выровняйте её по горизонту и затяните

шурупы отвёрткой. По завершении выравнивания окончательно закрепите

вытяжку.

Перед установкой декоративных коробов воздуховода, выведите провод

для подключения вытяжки к электросети. Поместите внутренний

декоративный короб в наружный.
