1.3. КОНСТРУКЦИЯ ГАЗОВОЙ ВАРОЧНОЙ

ПАНЕЛИ

Варочная панель (рис. 1) имеет 2 инжекторных газовых горелок с

мощностью, указанной в представленной выше таблице, с

керамическим вкладышем, оснащенных зажигательными электродами и

ионизирующими датчиками контроля горящего газа. Горелки, в которых

происходит каталитическое сжигание газа, вырабатывают

инфракрасное излучение. Они прикрыты стеклокерамической плитой,

на которой выделены четыре графически обозначенных на панели

конфорки над керамическими горелками, а также две горячие зоны над

каналами продуктов сгорания газовых горелок, не потребляющие газ.

Поскольку узлы, управляющие работой варочной панели, питаются

электрическим током 12 V пост. тока, варочная панель питается от

источника тока 12 V – через специальный блок питания из домашней

сети 230 В, прилагаемый к варочной панели. В приобретенной Вами

варочной панели производителем установлены форсунки,

предназначенные для широко используемого газа G-20. Источником

газа может быть газовая сеть или баллон с жидким газом. Заменив

рабочие форсунки, перечисленные в таблице 1, и изменив размер

диффузора согласно таблице 3, можно переоборудовать варочную

панель на сжигание другого типа газа. Форсунки для всех используемых

газов.

6 1

wty k 12V DC

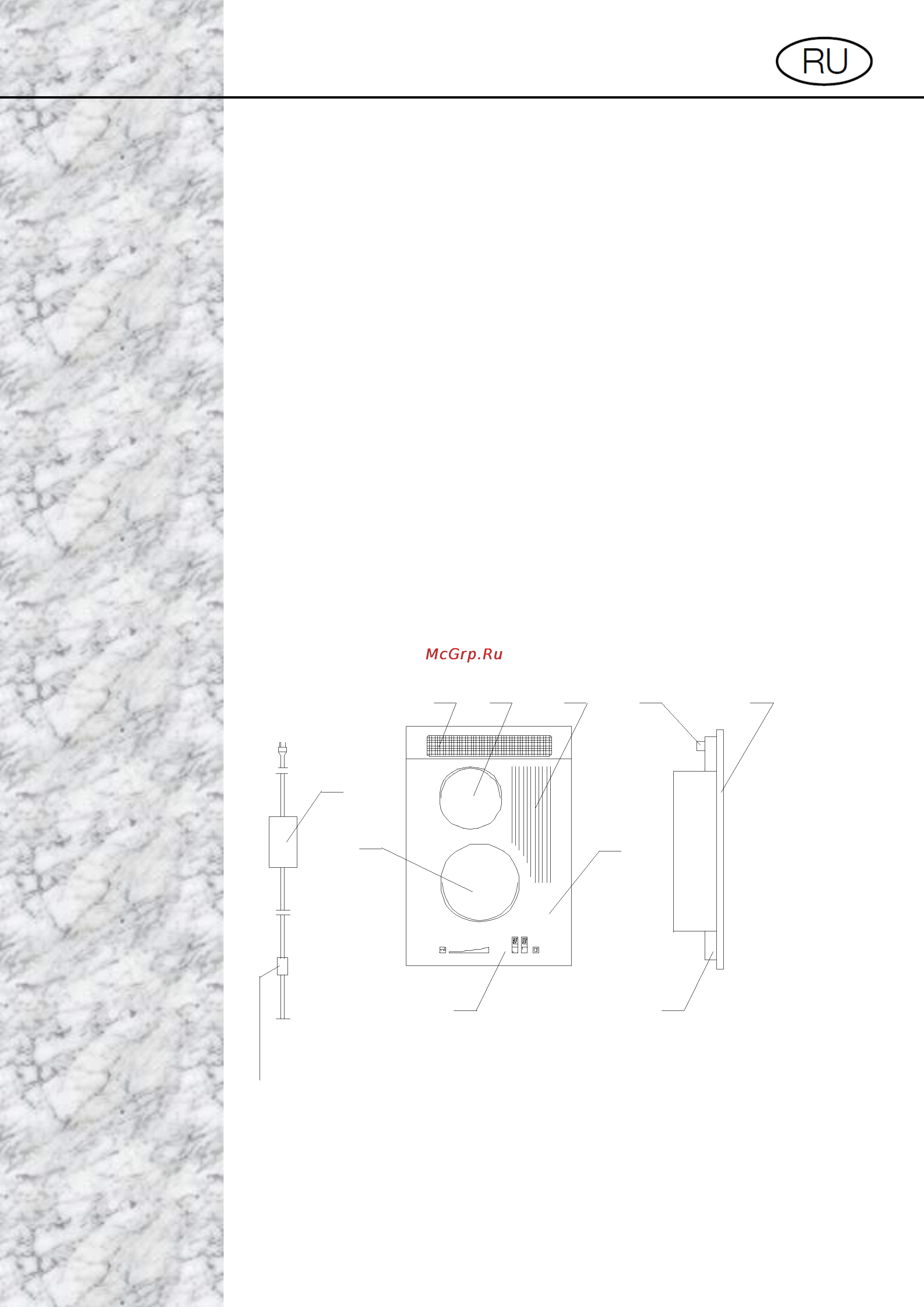

Рис. 1

1 – нагревательная стеклокерамическая поверхность варочной панели,

2 – конфорка ø120, 3 - конфорка ø90, 4 - горячая зона 5 – выпуск

продуктов сгорания, 6 – патрубок для ввода газа, 7 – контролер, 8 –

электрическое гнездо, 12 - источник питания
