Hotpoint-Ariston 7HKRC 631 T RU/HA [4/15] Подсоединение сетевого кабеля изделия к сети электропитания

Hotpoint-Ariston 7HKRC 631 T RU/HA [4/15] Подсоединение сетевого кабеля изделия к сети электропитания
17
RS







   




  

Типовое
напряжение и
частота сети
Электропитание Зажимная коробка
400В 3-N ~
50/60 Гц
Трехфазный 400

 
 
   
 

 


 
!
  

  
  




  

 







!


!

!

 
!     
  
 
1
2
3
5
4

Содержание

Похожие устройства

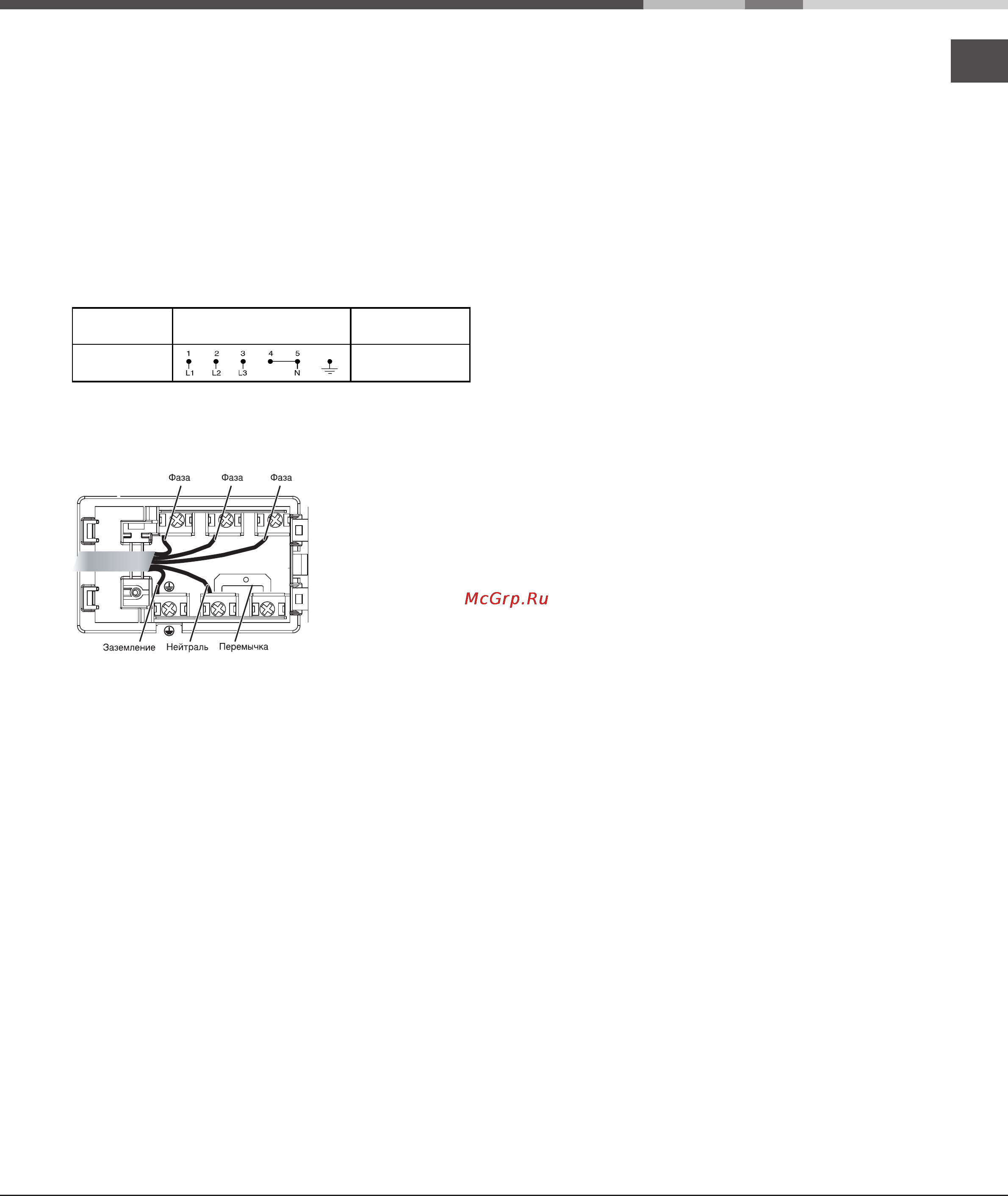

1 Используйте надлежащий сетевой кабель типа Н05РР Р или с большим значением надлежащего размера сечение кабеля 25 мм 2 При помощи отвертки поднимите язычки крышки клеммной колодки и откроите ее см изображение клеммной колодки 3 Отвинтите прижимнои винт провода и винты зажимов соответствующих типу необходимого соединения затем установите соединительные перемычки согласно таблице и приведенным ниже схемам 4 Расположите проводники согласно таблице и приведенным ниже схемам и подсоедините их до упора закрутив все винты зажимов Типовое напряжение и частота сети Электропитание 400В 3 Ы 50 60 Гц Зажимная коробка Трехфазный 400 5 Зафиксируйте сетевой кабель в специальном кабельном сальнике и закроите крышку Фаза Фаза Фаза Трехфазное 400 Заземление Нейтраль Перемычка Подсоединение сетевого кабеля изделия к сети электропитания В случае прямого подключения изделия к сети необходимо установить между изделием и электрической сетью многополярный разъединитель с минимальным расстоянием между контактами 3 мм Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности Перед осуществлением электрического подсоединения необходимо проверить следующее сетевая розетка должна быть соединена с заземлением и соответствовать нормативам сетевая розетка должна быть расчитана на максимальную потребляемую мощность изделия указанную на паспортной табличке с техническими характеристиками напряжение и частота тока сети должны соответствовать электрическим данным изделия сетевая розетка должна быть совместима со штепсельной вилкои изделия В противном случае замените розетку или вилку не используйте удлинители или троиники Изделие должно быть установлено таким образом чтобы сетевой кабель и сетевая розетка были легко доступны Сетевой кабель изделия не должен быть согнут или сжат Регулярно проверяйте состояние сетевого кабеля и при необходимости поручайте его замену только уполномоченным техникам Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании 17
