14
RS





























!

!



!


 
!



 





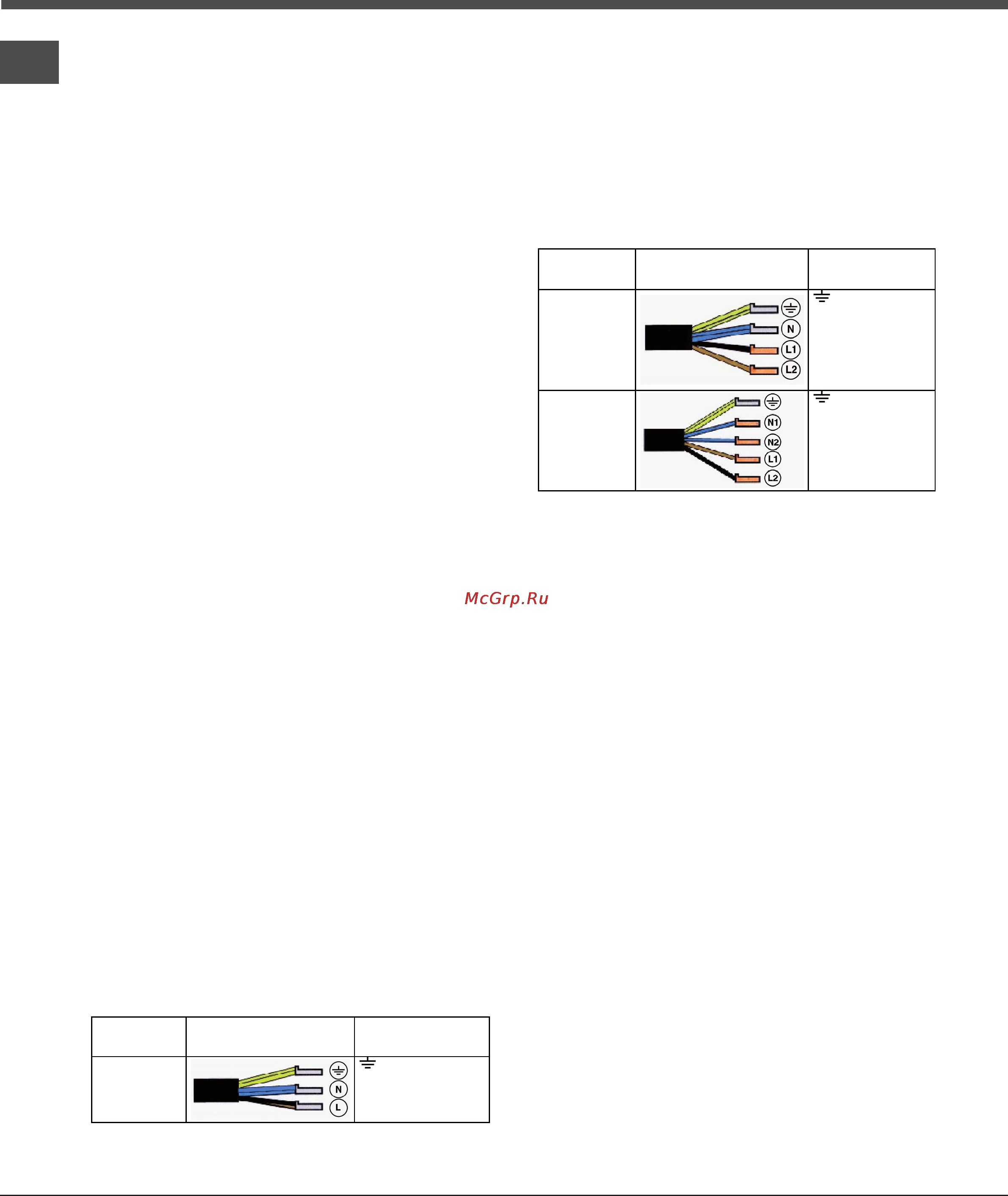

Типовое
напряжение и
частота сети
Электрический провод
Подсоединение
проводов
220-240В 1+N ~
50 Гц
: желто-зеленый;
N: 2 синий провода
вместе на
L: коричневый вместе с
черным
  










Типовое
напряжение и
частота сети
Электрический провод
Подсоединение
проводов
400В -2 +N ~
50 Гц
220-240В 3 ~
50 Гц
400V 3-N~ 50 Гц
: желто-зеленый,
N: 2 синий провода
вместе на
L1: черный
L2: коричневый
400В -2 +2N ~
50 Гц
: желто-зеленый;
N1: синий
N2: синий
L1: черный
L2: коричневый
     





!
















!


!

!


!     
  
 

Содержание

ВБ Кухонные элементы расположенные рядом с кухонной плитой высота которых превышает уровень варочной панели должны находиться на расстояние не менее 600 мм от края варочной панели Крепление Изделие должно быть установлено на идеально ровной поверхности Возможные деформации вызванные неправильным креплением могут привести к изменениям характеристик и эксплуатационных качеств варочной панели Длина регуляционного винта крепежных крюков регулируется перед началом монтажа по толщине кухонного топа толщина 30 мм длина винта 23 мм толщина 40 мм длина винта 13 мм Порядок крепления изделия 1 При помощи коротких тупых шурупов привинтите 4 центровочные пружины в отверстиях расположенных по бокам варочной панели 2 Вставьте варочную панель в проем в кухонном модуле выровняйте и слегка нажмите в центр вплодь до идеального прилегания варочной панели к поверхности кухонного топа 3 для варочных панелей с боковыми профилями вставив варочную панели в нишу кухонного модуля вставьте 4 крепежных крюка каждый со своим штифтом по нижнему периметру варочной панели закручивая их длинными острыми болтами до тех пор пока стекло не будет плотно прилегать к кухонному топу Важно чтобы шурупы центровочных пружин оставались доступными В соответствии с правилами безопасности после установки изделия в кухонный модуль должна быть исключена возможность касания к электрическими частями Все защитные элементы должны быть закреплены таким образом чтобы их можно было снять только при помощи специального инструмента Электрическое подключение Электрическое подключение варочной панели и возможного встраиваемого духового шкафа должно выполняться раздельно по причинам безопасности а так же для легкого съема духового шкафа Монофазное соединение Варочная панель оснащена сетевым кабелем рассчитанным на монофазное электропитание Подсоедините провода в соответствии с таблицей и приведенным ниже схемам Типовое напряжение и частота сети 220 240В 1 Ы 50 Гц 14 Электрический провод Подсоединение проводов тлг желто зеленый И 2 синий провода вместе на Ь коричневый вместе с черным Другие типы соединений Если электропроводка соответствует одной из следующих характеристик Типовое напряжение и частота сети 400В 2 М 50 Гц 220 2406 3 50 Гц 4007 3 И 50 Гц 400В 2 2М 50 Гц Разделите провода и подсоедините проводники в соответствии с таблицей и приведенным ниже схемам Типовое напряжение и частота сети 400В 2 Ы 50 Гц 220 240В 3 50 Гц 400У 3 Ы 50 Гц Подсоединение проводов желто зеленый И 2 синий провода вместе на Ы черный Ь2 коричневый желто зеленый М1 синий 400В 2 2Ы 50 Гц М2 синий Ы черный Ь2 коричневый Подсоединение сетевого кабеля изделия к сети электропитания В случае прямого подключения изделия к сети необходимо установить между изделием и электрической сетью многополярный разъединитель с минимальным расстоянием между контактами 3 мм Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности Перед осуществлением электрического подсоединения необходимо проверить следующее сетевая розетка должна быть соединена с заземлением и соответствовать нормативам сетевая розетка должна быть расчитана на максимальную потребляемую мощность изделия указанную на паспортной табличке с техническими характеристиками напряжение и частота тока сети должны соответствовать электрическим данным изделия сетевая розетка должна быть совместима со штепсельной вилкои изделия В противном случае замените розетку или вилку не используйте удлинители или троиники Изделие должно быть установлено таким образом чтобы сетевой кабель и сетевая розетка были легко доступны Сетевой кабель изделия не должен быть согнут или сжат Регулярно проверяйте состояние сетевого кабеля и при необходимости поручайте его замену только уполномоченным техникам Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании
