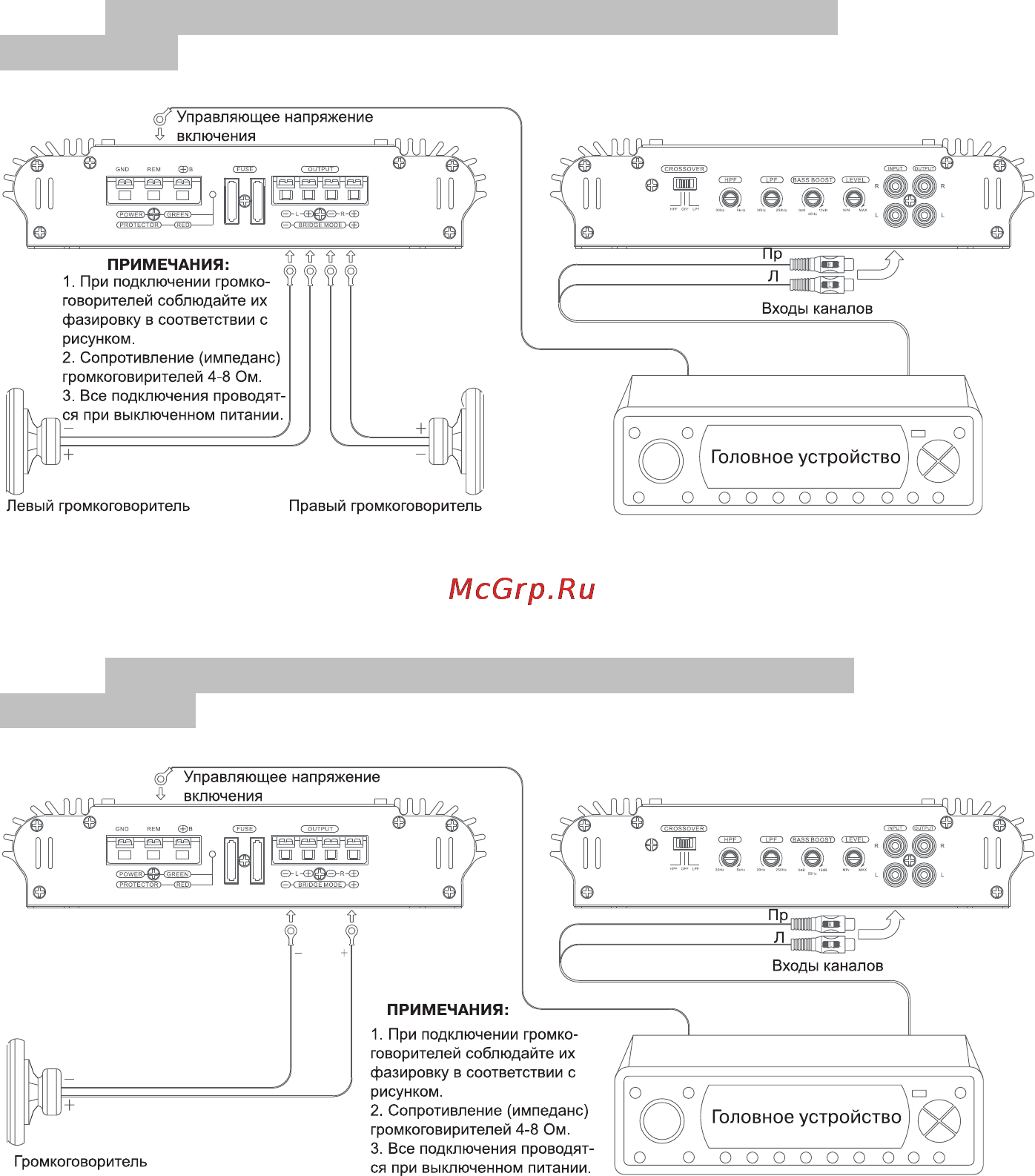

8 OUTPUT L линейный выход RCA левый 9 OUTPUT R линейный выход RCA правый 10 POWER GND клемма корпуса 11 REMOTE клемма управляющего напряжения включения 12 В 12 В клемма напряжения питания 13 POWER GREEN PROTECTOR RED индикатор включения и срабатывания системы защиты горит зеленым цветом при включении красным цветом при перегрузке 14 15 FUSE предохранители 16 OUTPUT L выход для подключения левого громкоговори теля и громкоговорителя в мостовом включении 17 OUTPUT L выход для подключения левого громкоговори теля 18 OUTPUT R выход для подключения правого громкоговори теля 19 OUTPUT R выход для подключения правого громкогово рителя и громкоговорителя в мостовом включении ПОДКЛЮЧЕНИЕ ДВУХКАНАЛЬНОГО УСИЛИТЕЛЯ ОБЫЧНОЕ í Управляющее напряжение ПРИМЕЧАНИЯ 1 При подключении громко говорителей соблюдайте их фазировку в соответствии с рисунком 2 Сопротивление импеданс громкоговирителей 4 8 Ом 3 Все подключения проводят гся при выключенном питании Левый громкоговоритель Правый громкоговоритель Примечание Переключатель режимов кроссовера необходимо ус тановить в положение OFF ПОДКЛЮЧЕНИЕ ДВУХКАНАЛЬНОГО УСИЛИТЕЛЯ МОСТОВОЕ Управляющее напряжение включения Ж Входы каналов ПРИМЕЧАНИЯ Громкоговоритель 6 1 При подключении громко говорителей соблюдайте их фазировку в соответствии с X рисунком 2 Сопротивление импеданс громкоговирителей 4 8 Ом 3 Все подключения проводят ся при выключенном питании Головное устройство I Q_Q_Q_Q_Q_Q_Q_Q_Q_ Примечание Громкоговоритель будет воспроизводить суммар ный сигнал левого и правого каналов При подключении сабвуфера переключатель режи мов кроссовера необходимо установить в положение ЬРР 11
