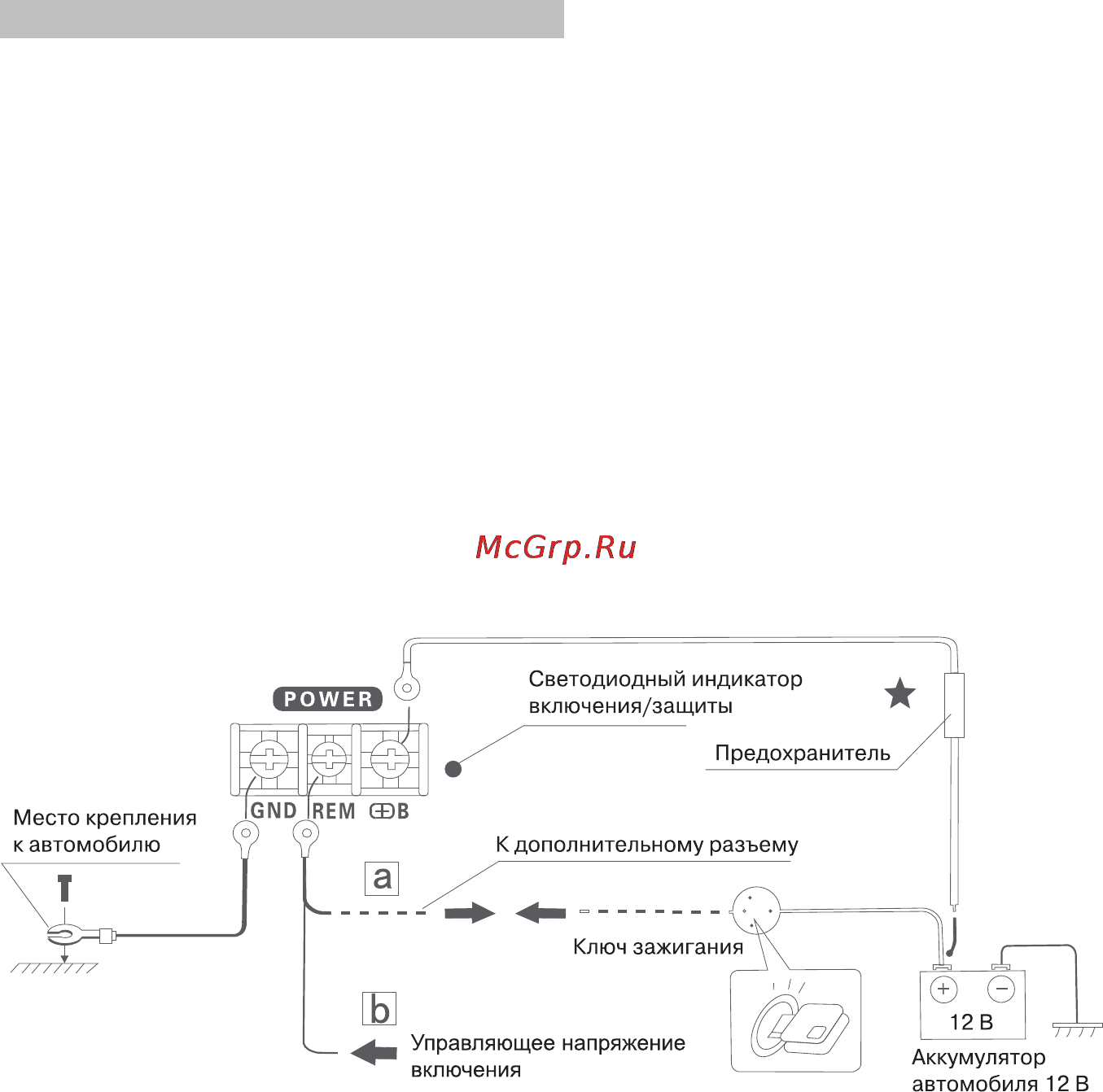

Akai ACA-2664 [6/10] Подключение усилителя
![Akai ACA-2664 [6/10] Подключение усилителя](/views2/1000111/page6/bg6.png)
Содержание
- Автомобильные 1
- Усилители 1
- Устранение неисправностей 2
- Установка 3
- Канального усилителя 4
- Назначение органов управления двух 4
- Назначение органов управления четы 5
- Рехканального усилителя 5
- Подключение усилителя 6
- Q__q_q_o _q_q_q_q _q_q 8
- Жимов кроссовера необходимо установить в положение ьрг 8
- Мостовое 8
- Подключение четырехканального усилителя аса 2664 режим двух каналов с сабвуфером 8
- При подключении сабвуферов переключатель ре 8
- Примечание громкоговорители будут воспроизводить суммар ный сигналы передних и задних каналов 8
- Установочные размеры 2 х канального усилителя подключение четырехканального усилителя 8
- Установочные размеры 4 х канального усилителя 8
- Включение усилителя после перегрузки 9
- Регулировки усилителя 9
- Технические характеристики 10
Похожие устройства
- Samsung MM-ZS8 Инструкция по эксплуатации
- Samsung LE19D451G3W Инструкция по эксплуатации
- Astralux 820D Инструкция по эксплуатации
- Bosch GUS 10.8V-LI 0.601.9B2.900 Инструкция по эксплуатации
- Bosch BSGL 52130 Инструкция по эксплуатации
- Samsung MM-ZL7 Инструкция по эксплуатации
- Alesis IO|2 USB Инструкция по эксплуатации
- Akai ACA-2624 Инструкция по эксплуатации
- Samsung LE32D451G3W Инструкция по эксплуатации
- Hitachi CL 14 DSL Инструкция по эксплуатации
- Samsung MM-ZJ9 Инструкция по эксплуатации
- Akai ACL-701 Инструкция по эксплуатации
- Alesis IO|26 FireWire Инструкция по эксплуатации
- Samsung UE32D4003BW Инструкция по эксплуатации
- Astralux 2216 Инструкция по эксплуатации
- Samsung LE40D551K2W Инструкция по эксплуатации
- Acer AT1926D Инструкция по эксплуатации
- Bosch GSC 10,8 V-LI 0.601.926.105 Инструкция по эксплуатации
- Samsung MM-ZJ6 Инструкция по эксплуатации
- Akai ATF-710 Инструкция по эксплуатации
9 FRONT LEVEL регулятор чувствительности передних каналов 10 FRONT BASS BOOST регулятор усиления низких частот пе редних каналов 0 дБ 12 дБ на частоте 50 Гц 11 FRONT FREQ PASS регулятор частоты среза фильтра верхних частот передних каналов при установке переключателя 12 в режим НРБ от 30 Гц до 5 к Гц и частоты среза фильтра нижних частот передних каналов при установке переключателя 12 в режим LPF от 30 Гц до 250 Гц 12 FRONT CROSSOVER переключатель режимов кроссовера пе редних каналов HPF фильтр верхних частот OFF фильтр вы ключен LPF фильтр нижних частот 13 FRONT OUTPUT L выход для подключения переднего ле вого громкоговорителя и левого громкоговорителя в мостовом включении 14 FRONT OUTPUT L выход для подключения переднего левого громкоговорителя 15 FRONT OUTPUT R выход для подключения переднего правого громкоговорителя 16 FRONT OUTPUT R выход для подключения переднего правого громкоговорителя и левого громкоговорителя в мостовом включении 17 POWER GND клемма корпуса 18 REMOTE клемма управляющего напряжения включения 19 В 12 В клемма напряжения питания 20 POWER GREEN PROTECTOR RED индикатор включения и срабатывания системы защиты горит зеленым цветом при включении красным цветом при перегрузке 21 22 FUSE предохранители 23 REAR OUTPUT L выход для подключения заднего левого громкоговорителя и правого громкоговорителя в мостовом вклю чении 24 REAR OUTPUT L выход для подключения заднего левого громкоговорителя 25 REAR OUTPUT R выход для подключения заднего правого громкоговорителя 26 REAR OUTPUT R выход для подключения заднего право го громкоговорителя и правого громкоговорителя в мостовом включении 8 ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЯ ПОДКЛЮЧЕНИЕ СИЛОВЫХ ЦЕПЕЙ Усилитель рассчитан на подключение к бортовой сети автомобиля 12 14 Вс минусом на корпусе Перед подключением усилителя отключите минусовую клемму от ак кумулятора для исключения выхода из строя предохранителей и элек тропроводки автомобиля Внимание Если в Вашем автомобиле применена компьютерная система управления автомобилем отключение минусового провода может привести к потере информации из памяти компьютера В этом случае подключение плюсового провода усилителя к аккумулятору про водите после подключения всех остальных проводов При закручивании винтов закрепляющих соединительные провода не прикладывайте больших механических усилий вращающий момент не должен превышать 1 Нм Схема подключения силовых цепей цепей питания Примечание Если к клемме REM не подключается управляющее напряжение от головного устройства то на нее следует подать напря жение питания 12 В Усилитель потребляет большие токи до 20 А Поэтому соединения усилителя с аккумулятором и корпусом автомобиля минусового прово да должны быть надежными с малыми переходными сопротивления ми 9
