EDS-P206A-4PoE: руководство по аппаратной части

www.moxa.ru sales@moxa.ru support@moxa.ru

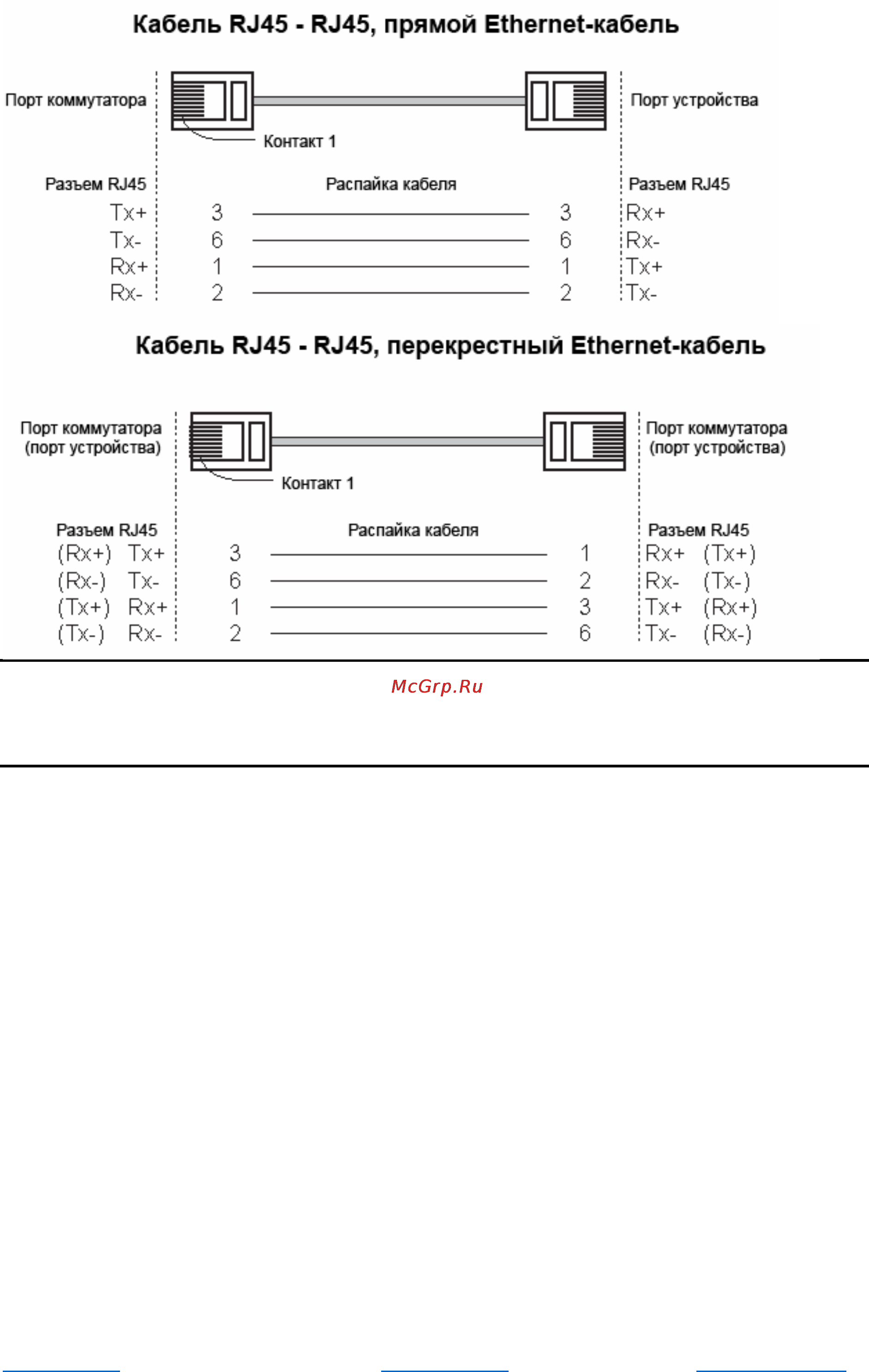

Примечание: Если запитываемое устройство поддерживает только режим MDI (V+, V+, V-, V- для

контактов 1, 2, 3, 6), выберите перекрестный кабель для подключения устройства к коммутатору.

Если запитываемое устройство поддерживает только режим MDI-X (V-, V-, V+, V+ для контактов 1,

2, 3, 6), выберите прямой кабель для подключения к коммутатору EDS-P206A-4PoE.

Подключение портов 100BaseFX

Подключение является чрезвычайно простым. Предположим, необходимо соединить устройства 1

и 2. В отличие от электрических сигналов, оптоволоконные сигналы не требуют наличия

двухпроводной цепи для передачи данных в одну сторону. Одна из оптических линий

используется для передачи от устройства 1 к устройству 2, а другая от устройства 2 к устройству 1,

формируя, таким образом, полнодуплексную передачу данных.

Все, что необходимо, – это соединить Tx-порт (передатчик) устройства 1 с Rx-портом (приемник)

устройства 2, а Rx-порт устройства 1 с Tx-портом устройства 2. При подключении кабеля

рекомендуется обозначить две стороны одной и той же линии одинаковой буквой (А-А, B-B, как

показано ниже).
