DALI HELICON 400 LE 25th [17/29] Helicon c200
![DALI HELICON 300 MK2 [17/29] Helicon c200](/views2/1197606/page17/bg11.png)
32
33
der mittlere Front-Lautsprecher genau in der Mitte der beiden seitlichen Front-Lautsprecher
positionieren�
Falls der Subwoofer ohne den Center-Lautsprecher eingesetzt wird, kann er direkt an der Wand
positioniert werden, weil das versiegelte Gehäuse keine Bässe nach hinten abstrahlt�
Ein Stück Schaumgummi wird mit dem Subwoofer geliefert, um es zwischen den Subwoofer und
die HELICON C200 Center-Lautsprecherbox zu legen�
HELICON C200
Die DALI HELICON C200 wurde speziell für den Einsatz zusammen mit anderen HELICON-Laut-
sprecherboxen in Surround-Systemen entwickelt�
Aufgrund der nach hinten abstrahlenden Bass-Reflexstrahler wird ein Mindestabstand von 10 cm
zwischen der Rückwand des Center-Lautsprechers und der Wand empfohlen�
Der Center-Lautsprecher sollte mittig zum Fernsehgerät oder der Projektionsleinwand aufgestellt
werden�
Bei dem Center-Lautsprecher ist die Höhenposition weniger wichtig als bei anderen HELICON-
Lautsprechern, weil er sich dem Subwoofer-Gehäuse angepasst kippen lässt� Die Treiber sollten in
Richtung der Ohren des Hörers zeigen� Das bedeutet, dass der Center-Lautsprecher nach hinten
gekippt sein sollte, falls er tief positioniert ist�
Falls nicht der HELICON S600/600MK2-Subwoofer als Auflage für den Center-Lautsprecher
verwendet wird, ist ein speziell dem Gehäuse angepasstes Untergestell erhältlich, mit dem der
Center-Lautsprecher leicht in ein Regal oder in ein Rack gestellt werden kann�
Die Treiber in der HELICON C200 sind magnetisch abgeschirmt� Deshalb kann der Center-Laut
-
sprecher relativ nah an einem Fernsehgerät aufgestellt werden, ohne das Bild zu beeinflussen�
Die HELICON W200 ist eine mittelgroße Lautsprecherbox zur Wandmontage mit einer Vielzahl
von Einsatzmöglichkeiten� Sie kann allein in einer Stereo-Konfiguration verwendet werden oder in
Kombination mit einem Subwoofer, falls tiefere Bässe gewünscht sind� Sie kann in Kombination
mit einem Subwoofer auch als Front- und/oder Seiten-/Rücklautsprecher in einem Surround-
System zum Einsatz kommen�
Im Lieferumfang der HELICON W200 ist eine Halterung für einfache Wandmontage enthalten�
Beim Einsatz als Stereo-/Front-Lautsprecher sollte sich der obere Hochtöner etwa in Ohrhöhe der
bevorzugten Hörposition befinden�
Beim Einsatz als rückwärtiger Lautsprecher sollte der Boden des Gehäuses sich etwa in Ohrhöhe
befinden (die Wandhalterung sollte in etwa 130 cm Höhe angebracht werden)�
Für Stereo- oder Surround-Einsatz sollte sich der Hybridhochtöner unter dem Tieftöner befinden,
und die Lautsprecher sollten in Richtung der Hörposition zeigen�
Auf der Rückseite der Box befindet sich eine vertikale Rille für das Lautsprecherkabel�

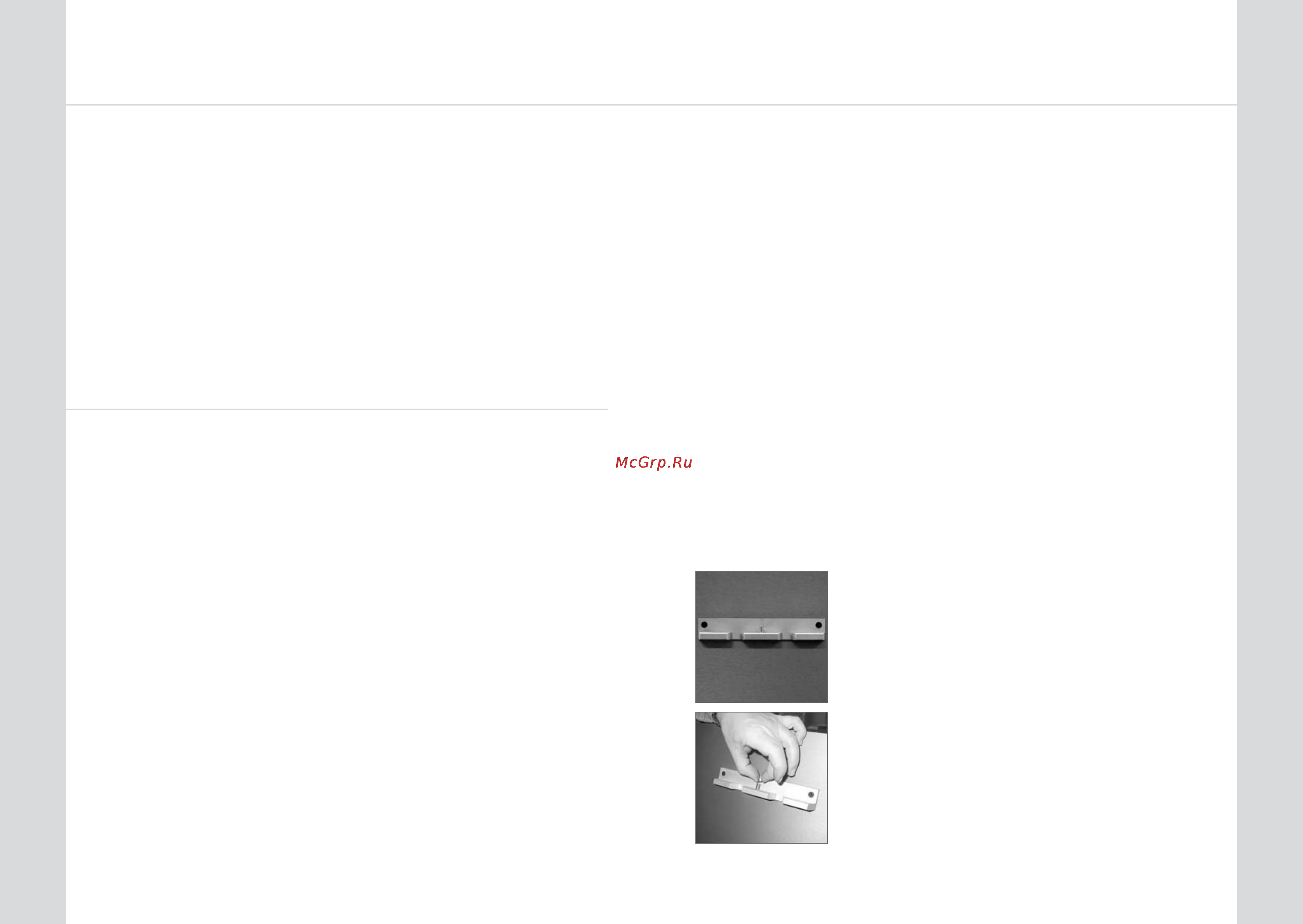

Wandmontage
Die Wandhalterungen sind UNBEDINGT mit für das Wandmaterial geeigneten Dübeln anzubrin
-
gen� Dabei ist darauf zu achten, dass die Halterungen exakt waagerecht hängen�
HELICON W200
Sie müssen fest angeschraubt werden� Wir empfehlen, eine Was-
serwaage zu verwenden, um sicherzugehen, dass die Halterungen
exakt in der Horizontalen hängen�
Die mitgelieferte Muffe wird auf den Stift in der Mitte der Halterung
montiert�
DEUTSCH
DEUTSCH
