Инструкция по эксплуатации IC-GM1600

 Подключения

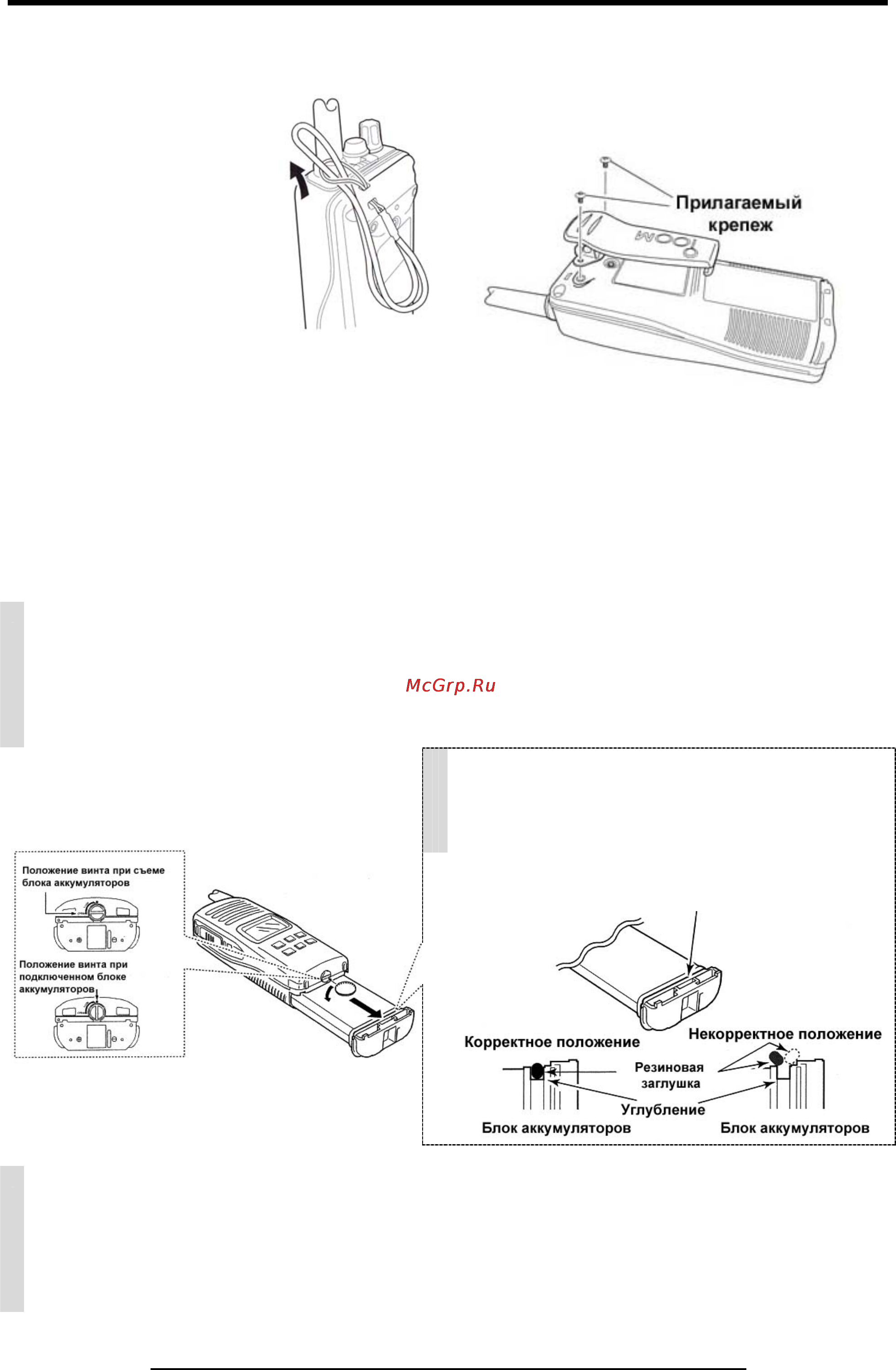

 Темляк  Зажим для ношения на поясе

Проденьте темляк через

петлю на панели трансивера

и закрепите, как показано на

рисунке справа. Упрощает

транспортировку.

Присоедините зажим для ношения на поясе к

трансиверу, как показано на рисунке.

 Блок аккумуляторов

Для удаления блока аккумуляторов:

Поверните винт против часовой стрелки, затем потяните блок аккумуляторов в направлении стрелки,

показанной на рисунке на следующей странице.

Для присоединения блока аккумуляторов:

Вставьте блок аккумуляторов в трансивер IC-GM1600 до упора, затем поверните винт по часовой

стрелке.

НИКОГДА не удаляйте и не устанавливайте блок аккумуляторов, если трансивер намок или покрыт

маслянистым слоем. Это может привести к попаданию влаги или пыли внутрь трансивера,

вследствие чего трансивер может быть выведен из строя.

Если фиксирующий винт поворачивается только при большом усилии, то убедитесь, что блок

аккумуляторов установлен в трансивер до

упора. Избегайте ударов по блоку аккумуляторов – это

может привести к выводу аккумуляторов из строя.

ПРИМ. При подключении блока аккумуляторов к

трансиверу убедитесь, что резиновая заглушка не

содержит пыли и грязи. В противном случае

водонепроницаемость трансивера может быть

нарушена.

Убедитесь в том, резиновая заглушка установлена

корректно и не содержит пыли и грязи.

ПРИМ. При удалении или подключении блока аккумуляторов рекомендуем пользоваться монетой

или небольшой отверткой с плоским жалом для перемещения винта фиксатора.

ОСТОРОЖНО!

При установке или удалении блока аккумуляторов убедитесь, что резиновая заглушка установлена

корректно в углублении. Если заглушка не утоплена полностью, она может быть повреждена и

водонепроницаемость трансивера в целом будет

снижена.
