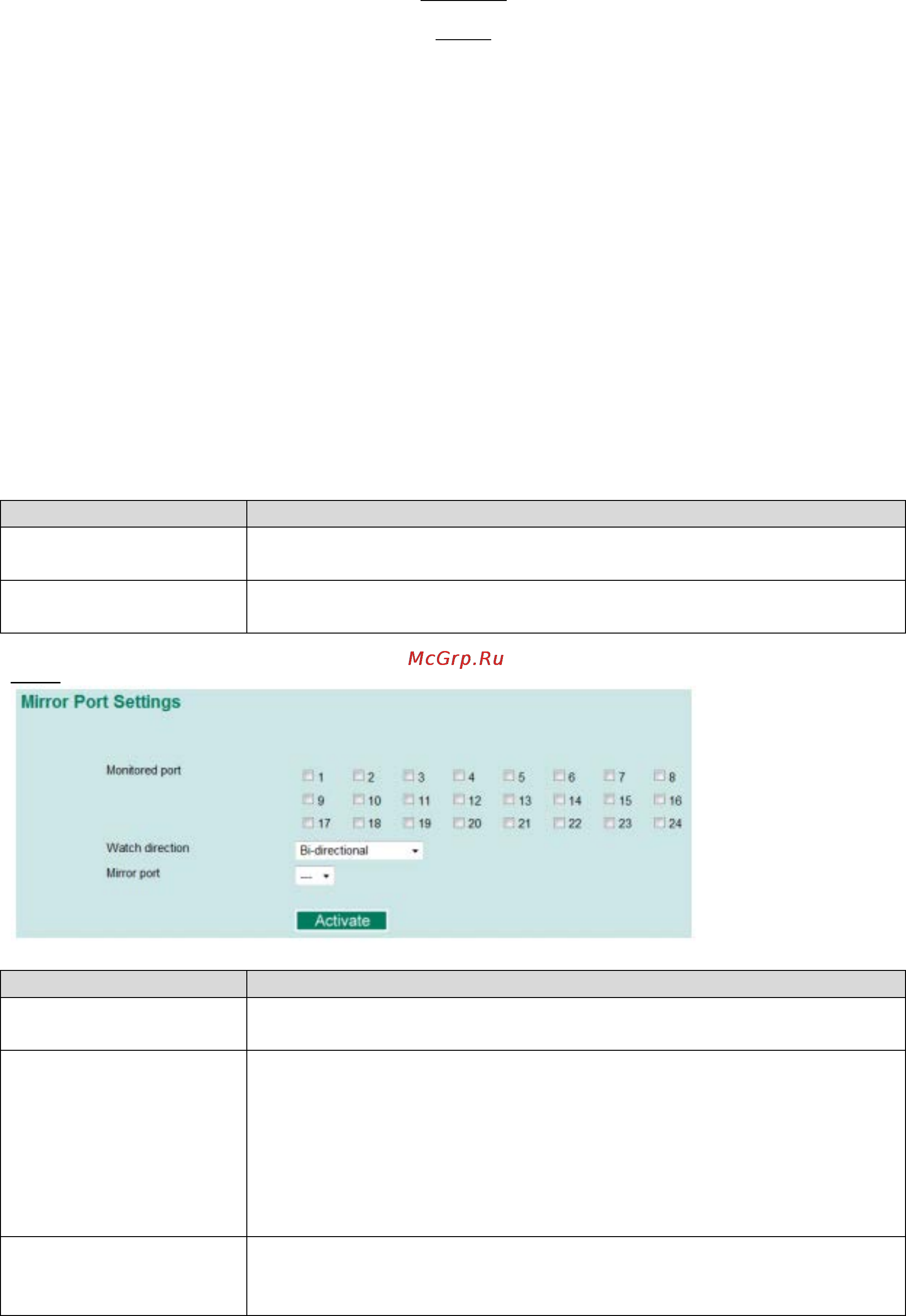

![Moxa EDS-611-T [105/127] Зеркалирование порт а mirror port](/views2/1195362/page105/bg69.png)
105
Диагнос
т ика
Коммутатор Moxa обеспечивает три важных для администратора инструмента для диагностики
сети.
Зеркалирование порт а (Mirror Port)
Функция зеркалирования порта (Mirror Port) может быть использована для мониторинга данных,
транслируемых через определенный порт. Это осуществляется путем настройки другого порта
(порт зеркалирования) на получение данных, исходящих или поступающих и исходящих с порта,
мониторинг которого производится. Это позволяет администратору следить за сетевой
активностью порта.
Обратите внимание, что существует два типа настроек зеркалирования порта, тип настроек
зависит от конкретной модели коммутатора. В настройках коммутаторов Типа 1 поддерживаются
функции зеркалирования multi-to-one и one-to-one. В настройках коммутаторов Типа 2
поддерживается только функция зеркалирования one-to-one.
Тип
Поддерживаемые модели
Type 1
Тип 1
EDS-728/828, IKS-6726/6726-8PoE/6728/G6524/G6824, серия ICS-
G7000
Type 2
Тип 2
Серия EDS 400A/500A/600, EDS-P506A-4PoE/P510/P510A-8PoE/G509
Тип 1
Mirror Port Settings (Настройки функции Mirror Port)
Параметр
Описание
Monitored Port
Отслеживаемый порт
Выберите номера портов, чья сетевая активность будет
отслеживаться.
Watch Direction
Вариант
отслеживания
Выберите один из следующих вариантов отслеживания:
• Input data stream: Выберите этот вариант для отслеживания
только входящих пакетов данных.
• Output data stream: Выберите этот вариант для отслеживания
только исходящих пакетов данных.
• Bi-directional: Выберите этот вариант для отслеживания и
входящих, и исходящих пакетов данных.
Mirror Port
Зеркалированние на
порт
Выберите номер порта, который будет осуществлять отслеживание
сетевой активности порта Monitored Port.
Примечание: В настройках коммутаторов Типа 1 пользователи могут выбрать для функции
Mirror Port несколько отслеживаемых портов.
