Moxa IMC-21A-M-SC [3/11] Внешний вид

IMC‐21A:Руководствопользователя

www.moxa.rusales@moxa.rusupport@moxa.ru

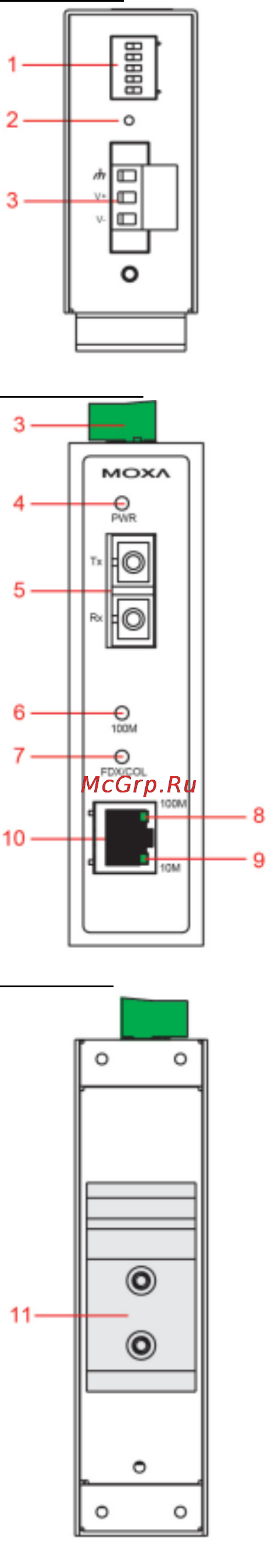

Внешнийвид



Видсверху



Видспереди



Видсзади



1. DIP‐переключатели

2. КнопкаReset

3. Терминальный блок для входов

питанияизаземления

4. Индикаторвходапитания

5. Порт100BaseFX(разъемыSC/ST)

6. Индикатор оптоволоконного порта

100Мб/сек

7. Индикатор режима полный

дуплекс/коллизия для

оптоволоконногопорта100Мб/сек

8. Индикатор порта «витая пара»100

Мб/сек

9. Порт10/100BaseT(X)

10. КрепежнаDIN‐рейку



Примечание:СерияIMC‐21A включается в

себя модели IMC‐21A‐M‐SC, IMC‐21A‐M‐STи

IMC‐21A‐S‐SC.


