Moxa IMC-21A-M-SC-T [6/11] Подключение оптоволоконного порта

IMC‐21A:Руководствопользователя

www.moxa.rusales@moxa.rusupport@moxa.ru

НазначениеконтактовдляпортаMDI‐X

Контакт Сигнал

1 Rx+

2 Rx‐

3 Tx+

6 Tx‐



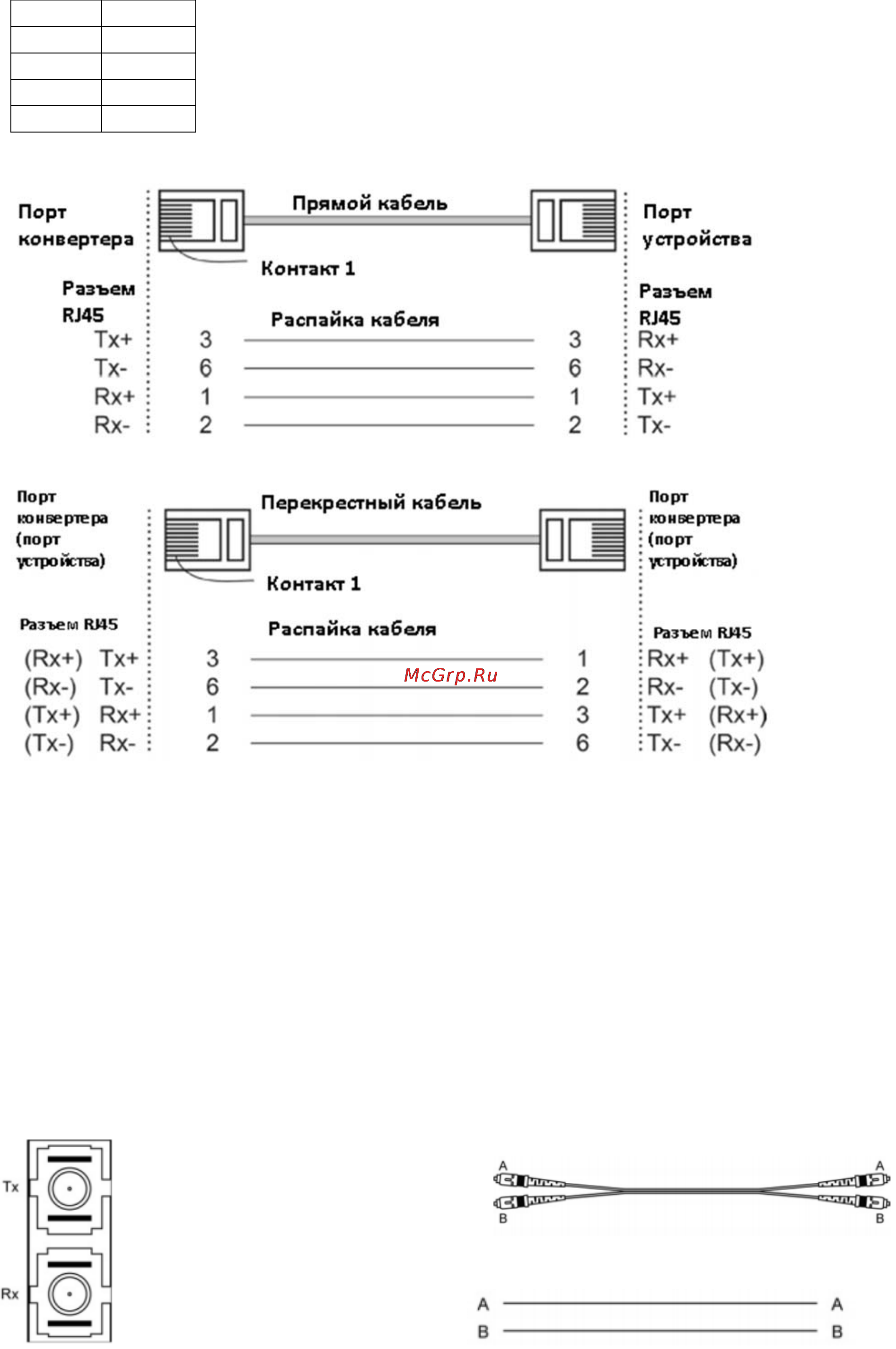

ПрямойкабельRJ45(8контактный)–RJ45(8‐контактный)



ПерекрестныйкабельRJ45(8контактный)–RJ45(8‐контактный)



Подключениеоптоволоконногопорта



Подключениеявляетсячрезвычайнопростым.Предположим,необходимосоединитьустройства1

и 2.Вотличиеотэлектрическихсигналов, оптоволоконные сигналы не требуют наличия

двухпроводнойцепидляпередачиданныхводнусторону.Однаизоптическихлинийиспользуется

дляпередачиот устройства1кустройству2,адругаяотустройства2кустройству1,формируя,

такимобразом,полнодуплекснуюпередачуданных.



Все,чтонеобходимо,‐этосоединитьTx‐порт (передатчик) устройства 1сRx‐портом (приемник)

устройства 2,аRx‐порт устройства 1сTx‐портом устройства 2.Приподключениикабеля

рекомендуетсяобозначитьдвестороныоднойитойжелинииодинаковойбуквой(А‐А,B‐B,как

показанониже).



РазъемSC



ОптоволоконныйкабельSC‐SC



Распайкакабеля
