MOXA IMC-101: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

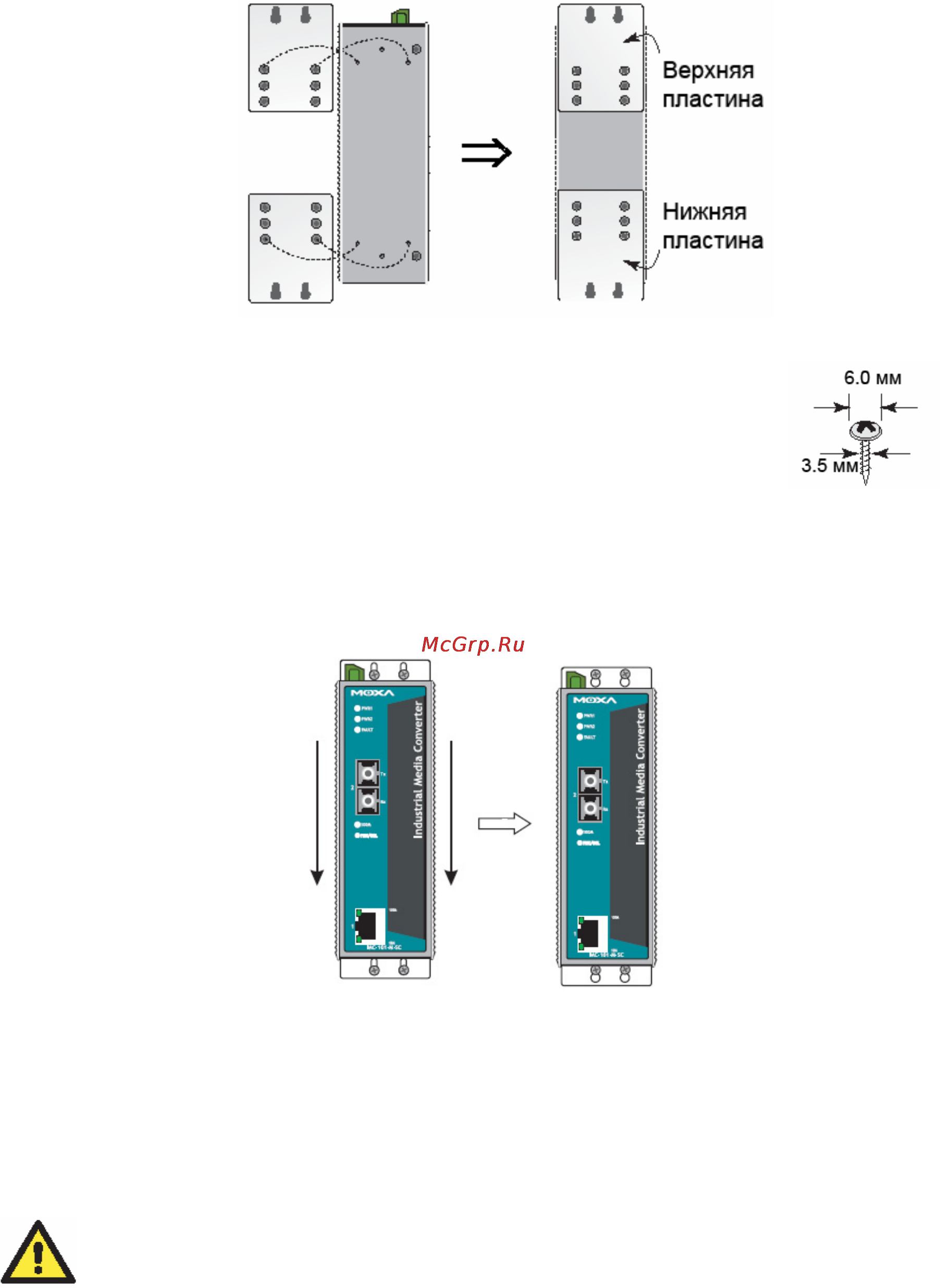

Панельная установка (опционально)

В некоторых приложениях удобно монтировать IMC-101 на стену, как показано на рисунке.

1. Снимите с IMC-101 крепеж для DIN-рейки и подсоедините крепление для панельной

установки, как показано на рисунке.

2. Монтаж IMC-101 на стене требует использования 4 винтов. Головки

шурупов должны быть не более 6 мм в диаметре, а стержни – не

более 3.5 мм, как показано на рисунке. Не закручивайте шурупы до

конца, оставьте около 2 мм для того, чтобы можно было установить на

них крепежное устройство.

ПРИМЕЧАНИЕ: Перед ввинчиванием болтов убедитесь, что

диаметр головок и стержней

болтов подходят к отверстиям крепежного устройства.

3. Вставьте 4 головки шурупов в пазы на крепежном устройстве и опустите корпус IMC-101

вниз, как показано на рисунке. Убедитесь в прочности крепежа.

Требования к электропроводке

В этом разделе отмечено несколько моментов, которым необходимо уделить особое внимание

перед установкой.

ВНИМАНИЕ

Не отсоединяйте медиа-конвертеры и кабели, пока не будет выключен блок питания

или если точно не известно, что среда является взрывобезопасной. Медиа-

конвертеры могут быть подключены к источнику питания только того номинала,

который указан на корпусе конвертера. Устройства разработаны для использования

только с безопасным низковольтным напряжением (SELV), поэтому они могут быть

подключены

только к источнику SELV в соответствие с IEC950/ EN60950/ VDE0805.
