Moxa IMC-101G [3/15] Внешний вид imc 101g

IMC‐101G:руководствопользователя



www.moxa.rusales@moxa.rusupport@moxa.ru



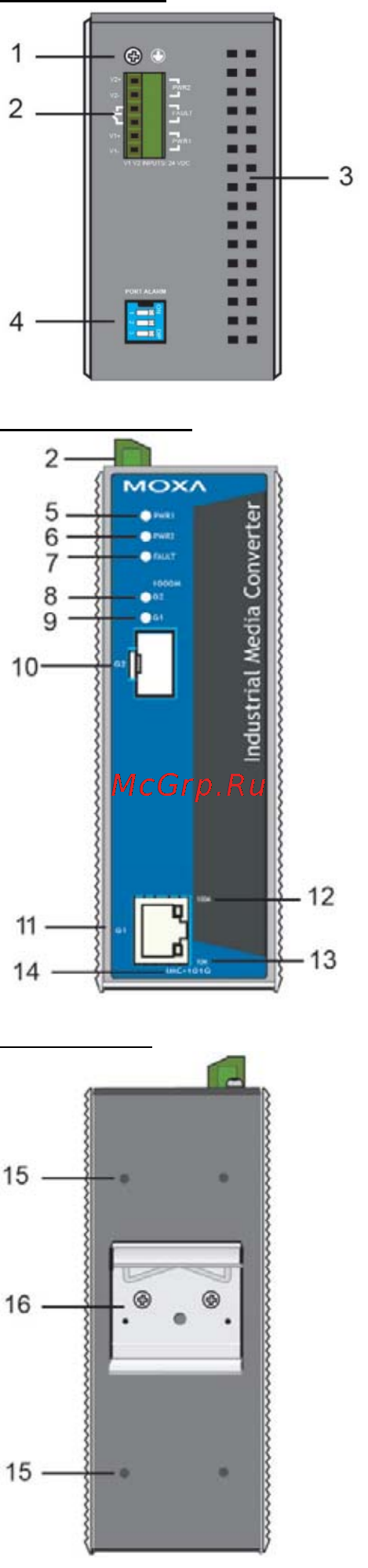

ВнешнийвидIMC‐101G

Видсверху



Видспереди



Видсзади



1. Винтзаземления

2. Терминальный блок для входов

питания PWR1/PWR2ирелейного

выхода

3. Отверстия для пассивного

охлаждения

4. DIP‐переключатели

5. ИндикаторвходапитанияPWR1

6. ИндикаторвходапитанияPWR2

7. Индикаторошибки

8. ИндикаторSFP‐слота1000Мбит/сG2

9. Индикатор порта 1000Мбит/с G1

«витаяпара»

10. Оптоволоконныйпорт1000BaseSFP

11. Порт10/100/1000BaseT(X)

12. Индикатор порта 100Мбит/с G1

«витаяпара»

13. Индикаторпорта10Мбит/сG1«витая

пара»

14. Названиемодели

15. Винтовые отверстия для

опциональнойнастеннойустановки

16. Крепление для установки на DIN‐

рейку


