MOXA PTC-101: руководство по аппаратной установке

www.moxa.rusales@moxa.rusupport@moxa.ru

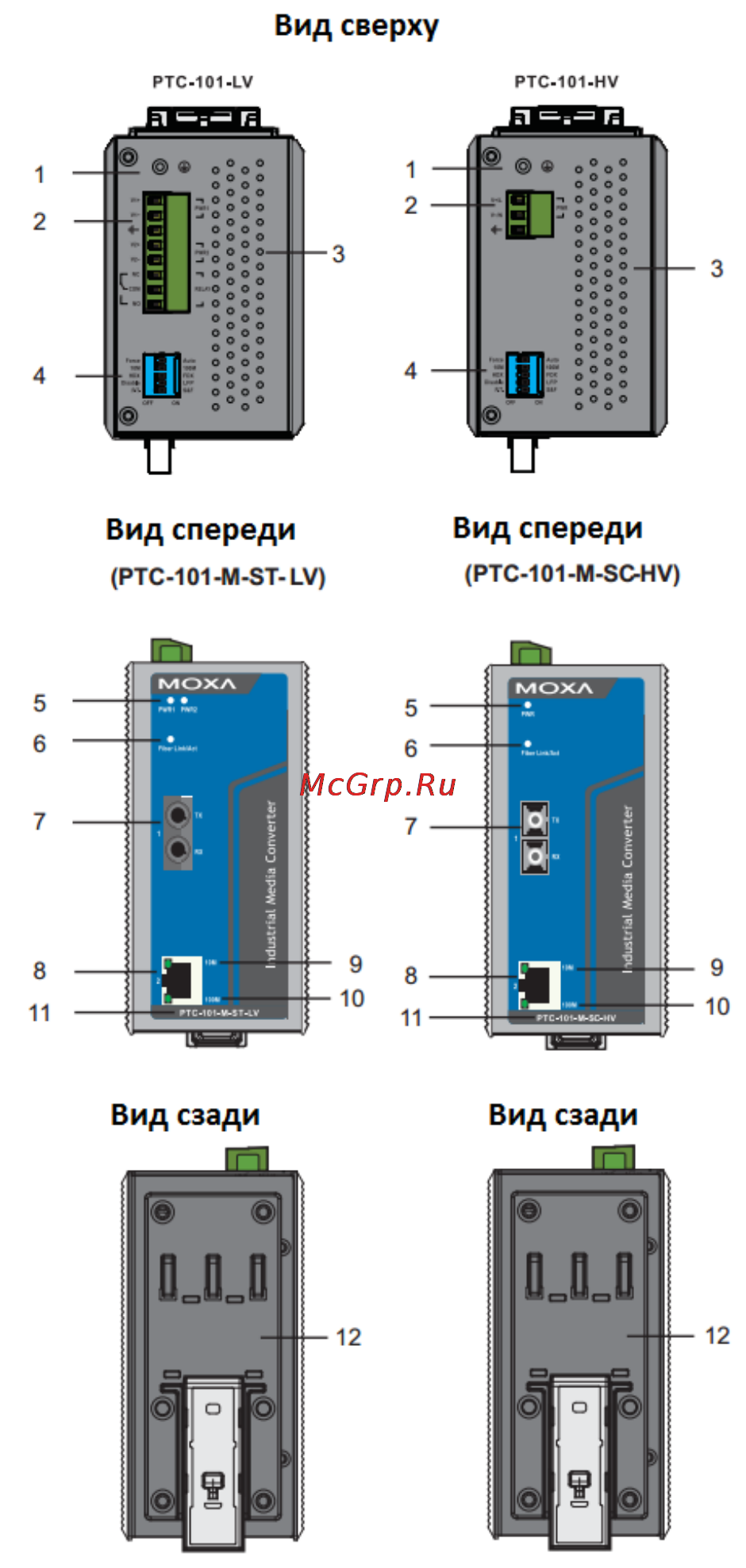

ВнешнийвидPTC‐101



1. Винтзаземления

2. Терминальныйблокдлявходапитания

3. Отверстиядляпассивногоохлажденияи

релейныйвыход

4. DIP‐переключатели

5. ИндикаторвходапитанияPWR

6. Индикатороптоволоконногопорта

7. Порт100BaseFX(разъемST/SC/LC)

8. Порт10/100BaseT(X)

9. Индикаторпорта«витаяпара»10Мб/с.

10. Индикаторпорта«витаяпара»100Мб/с.

11. Названиемодели

12. КреплениедляустановкинаDIN‐рейку


