8
С целью защиты водонагре-
вателя от повреждений, в нем
использованы две предохрани
-
тельные системы:
- Термический выключатель
[3],отключающий электри
-
ческое питание приростe
температуры в водонагре
-
вательном узле [1] выше
100
0
С. После срабатывания
термического выключателя
эксплуатация водонагрева
-
теля невозможна.
- Клапан безопасности [20],
срабатывающий при дав
-
лении в нагревательном
блоке выше 1,1МПа. После
срабатывания клапана без-
опасности может появиться
небольшая утечка воды из
водонагревателя.
В случае, когда включение водо
-
нагревателя (из-за чрезмерного
потребления мощности) вынуж
-
дает отключение какоголибо дру
-
гого электрического устройства,
следует использовать токовое
реле на плате управления, кото
-
рое разрывает вспомогательную
цепь, подключенную к зажимам
SG (макс. 5А, 250В) в момент
включения нагрева. Водонагре
-
ватель оснащен блокировочным
гнездом NA, используемым при
совмесной работе водонагрева
-
теля с главным потребителем
электроэнергии.
6
Любое вмешательство во
внутреннее устройство
термического выключа
-
теля WТ3a запрещается
и грозит необратимым
повреждением водонагре
-
вателя.
Устройство

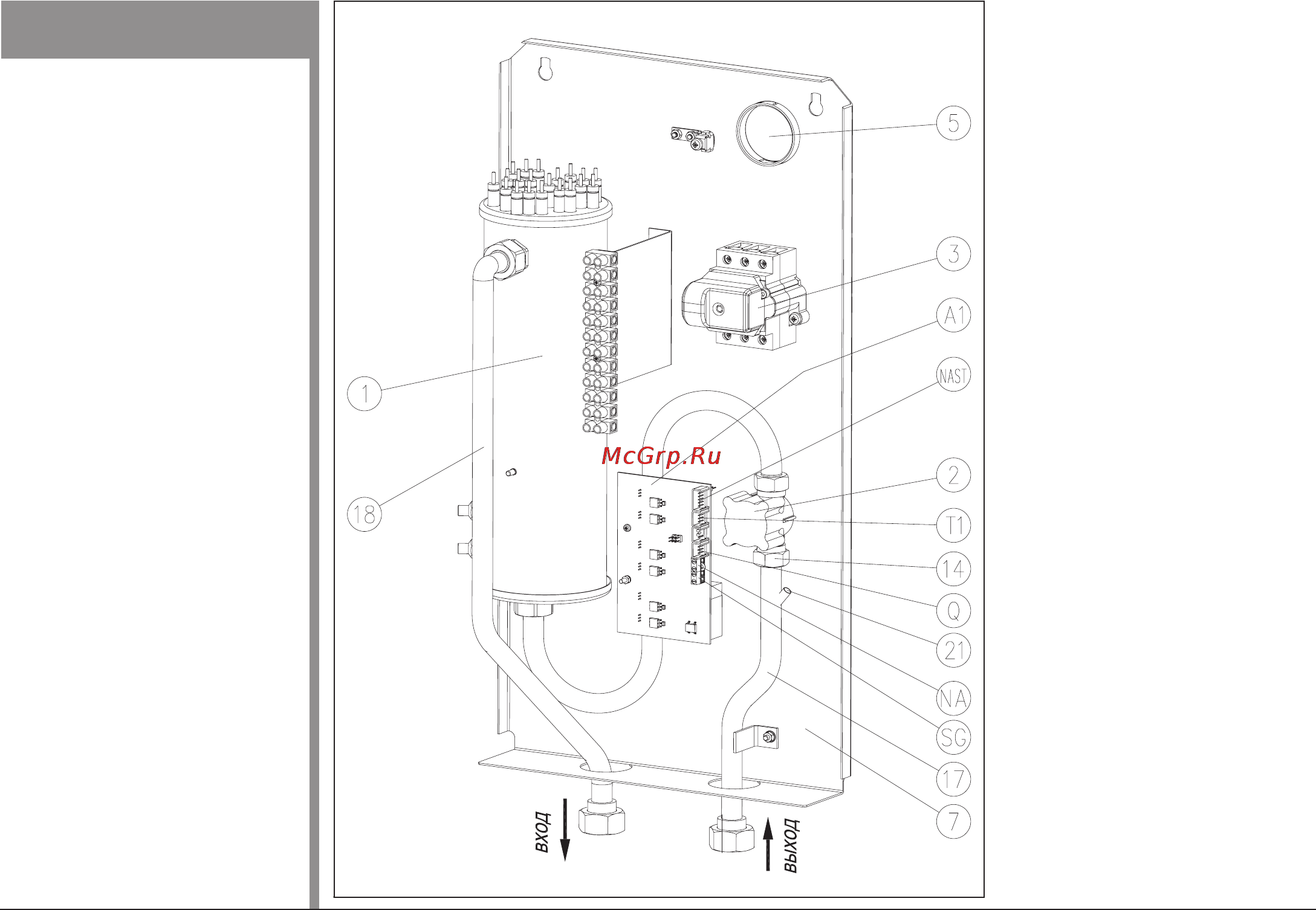

Рис.8 Состав водонагревателя
[1] - водонагревательный блок
[2] - датчик протока воды
[3] - термический выключатель
WТ3a
[5] - отверстие для входа кабеля
питания
[7] - основание
[14] - сетчaтый фильтр
[17] - присоединение входа - холод-
ная вода
[18] - присоединение выхода - горя-
чая вода
[20] - клапан безопасности
[21] - датчик температуры воды на
входе
A1 - плата управления
NAST - гнездо подключения платы
индикаторов
T1 - гнездо подключения датчика
температуры воды на входе
Q - гнездо подключения датчика
протока
NA - гнездо блокировки включения
водонагревателя
SG - клеммы реле включения вто-
ростепенного потребителя
энергии
