Теплодар Домна 30 ЛРК Панорама [8/24] Монтаж печи и дымохода
![Теплодар Домна 30 ЛРК Панорама [8/24] Монтаж печи и дымохода](/views2/1199076/page8/bg8.png)
7
Требования безопасности
Расстояния безопасности от печи и дымоходов до возгораемых материалов:
в стороны и назад 500 мм; вперед 1250 мм; вверх 1200 мм
Указанные расстояния безопасности можно уменьшить в четыре раза, используя
кирпичную кладку шириной ½ кирпича и воздушный зазор 30 мм до используемой
сгораемой поверхности. Кладка должна быть выше, чем верхняя поверхность печи на 500
мм.
Если печь устанавливается не на фундамент, а на деревянный пол, то для его
изоляции требуется выложить площадку толщиной 1/4 кирпича, в стороны от каменки на
250 мм. Сверху кирпичную кладку закрыть металлическим листом или стяжкой из
марочного цементного раствора.
Пол из горючих и трудногорючих материалов следует защищать от возгорания под
топочной дверкой — металлическим листом размером 700х500мм, располагаемым
длинной его стороной вдоль печи.
Расстояние от топочной дверки до противоположной стены следует принимать не
менее 1250 мм.

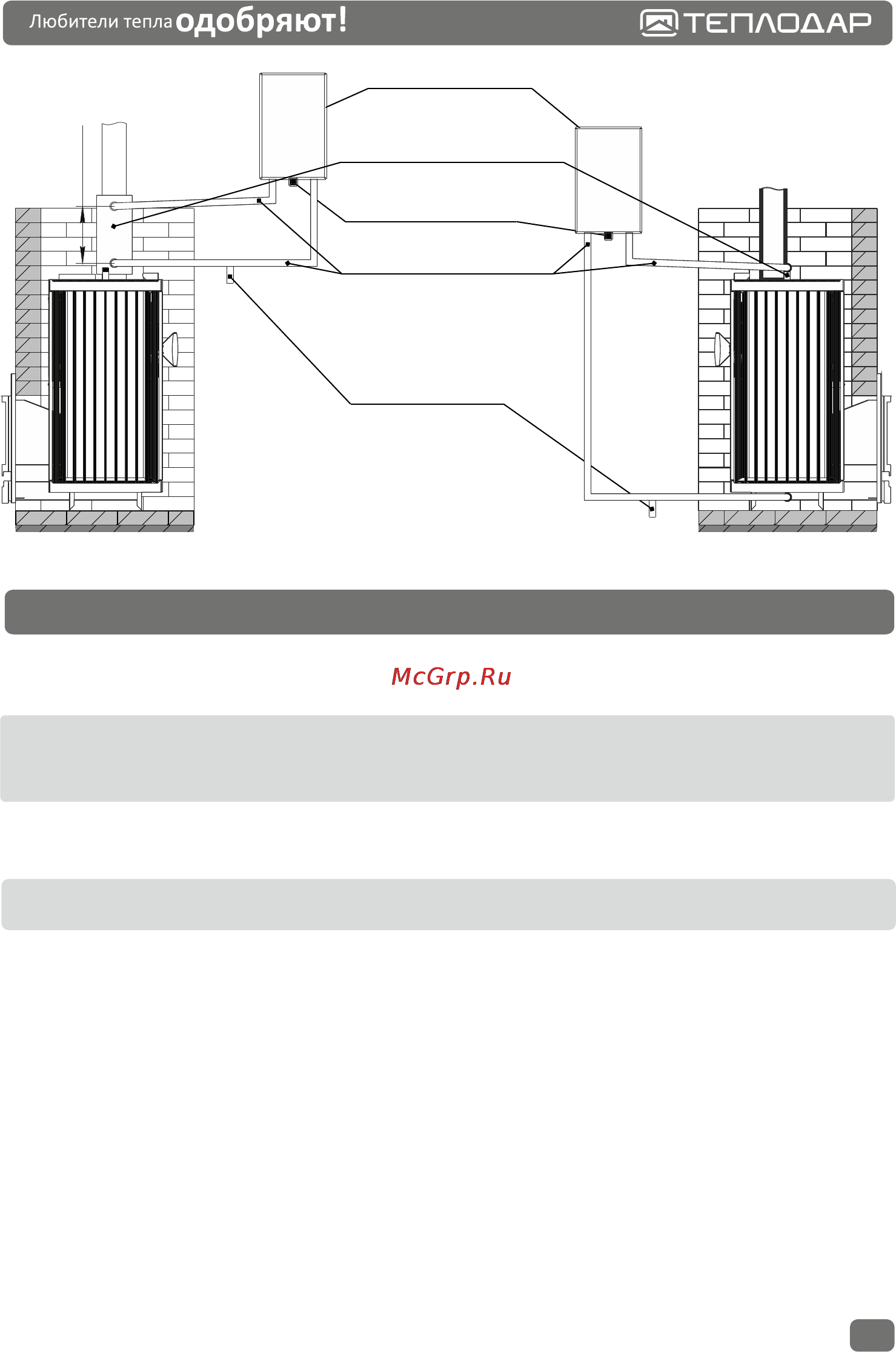

Монтаж печи и дымохода
300мм
Уклон
Выносной бак
для нагрева воды
Регистр-теплообменник
Сливной кран 1/2"
Соединительные трубы
диаметром 3/4"
Дренажный кран
Уклон
Рис. 2а
Рис. 2б
Монтаж должен выполняться в соответствии со Сводом правил СП 7.13130.2013
«Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» и с
требованиями СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
ВНИМАНИЕ! Монтаж печей и дымоходов должен производиться специализированны-
ми организациями и квалифицированными специалистами, располагающими техничес-
кими средствами, необходимыми для качественного выполнения работ.
РЭ включает в себя сопроводительные документы, требующие заполнения торгующей,
монтажной и обслуживающей организациями. Это необходимо для вступления в силу
гарантийных обязательств.
ВНИМАНИЕ! Требуйте заполнения соответствующих разделов РЭ торгующими,
монтажными и сервисными организациями.
