![Теплодар КомПАР 50 [10/20] Рис 2 рекомендуемая схема установки печи компар](/img/pdf.png)
Теплодар КомПАР 50 [10/20] Рис 2 рекомендуемая схема установки печи компар
![Теплодар КомПАР 50 [10/20] Рис 2 рекомендуемая схема установки печи компар](/views2/1199077/page10/bga.png)
• в нижней части облицовки необходимо предусмотреть отверстия,
предназначенные для забора воздуха, отверстия должны располагаться по
всему периметру печи;
• в верхней части печи должны быть организованы отверстия для выхода
конвекционных потоков, выходные отверстия так же должны располагаться по
всему периметру печи, это обеспечит наиболее эффективный нагрев парильного
помещения.

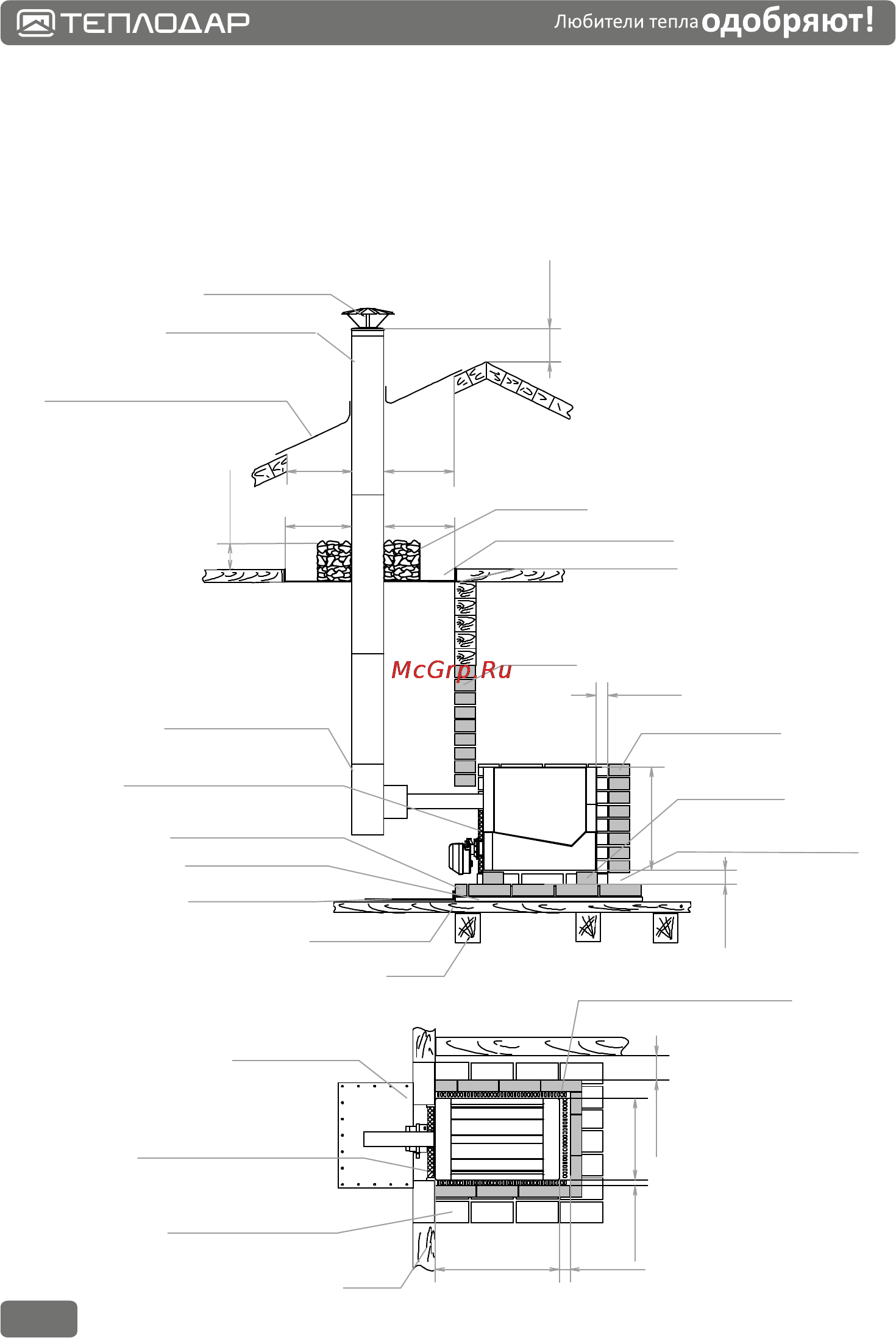

Рис. 2
Рекомендуемая схема установки печи «КомПАР»
345 min 345 min
345 min345 min
Вермикулитовая
плита толщиной 40 мм
Тройник с ревизией
Кирпичная площадка
Глиняная стяжка
Стальной лист
Чистовой пол
Лаги
Кровельный проходной узел
Дымоход сэндвич
Зонт-заглушка
Керамзит
Потолочная разделка
Асбестовый картон
Кирпич
Облицовка печи
Опора печи
Отверстие
для забора воздуха
50 min
830
50 min
50 min
70 min
Отверстие для выхода
конвекционных потоков
Стальной лист
Вермикулитовая
плита толщиной 40 мм
Кирпичная площадка
Брус
920
50 min
50 min 650
150 min
10
